Stoßverbinder

Stoßverbinder für sichere Leiterverbindungen

Stoßverbinder eignen sich für Anwendungen, bei denen zwei Leitungsenden axial miteinander verbunden werden sollen. Die abisolierten Leiter werden von beiden Seiten in den Verbinder eingeführt und anschließend mit einem passenden Crimpwerkzeug verpresst. So entsteht eine belastbare Verbindung für Verdrahtung, Schaltschrankbau, Maschinenbau, Fahrzeugtechnik, Anlagenbau und elektrische Installationen.

Bei der Auswahl sind vor allem Nennquerschnitt, Nenngröße, Ausführung, Isolationsmaterial, Temperaturbereich und die jeweilige Verarbeitungssituation entscheidend. Der Stoßverbinder muss zum Leiterquerschnitt passen, damit die Crimpverbindung mechanisch sicher hält und eine zuverlässige elektrische Kontaktierung erreicht wird.

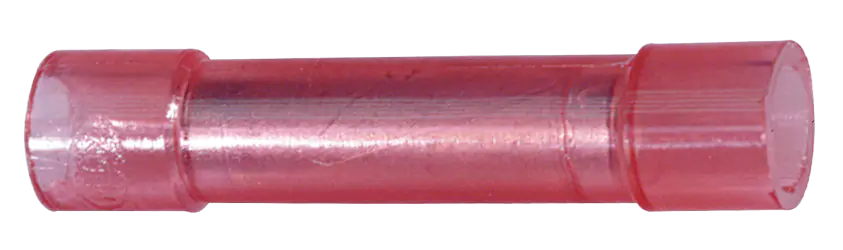

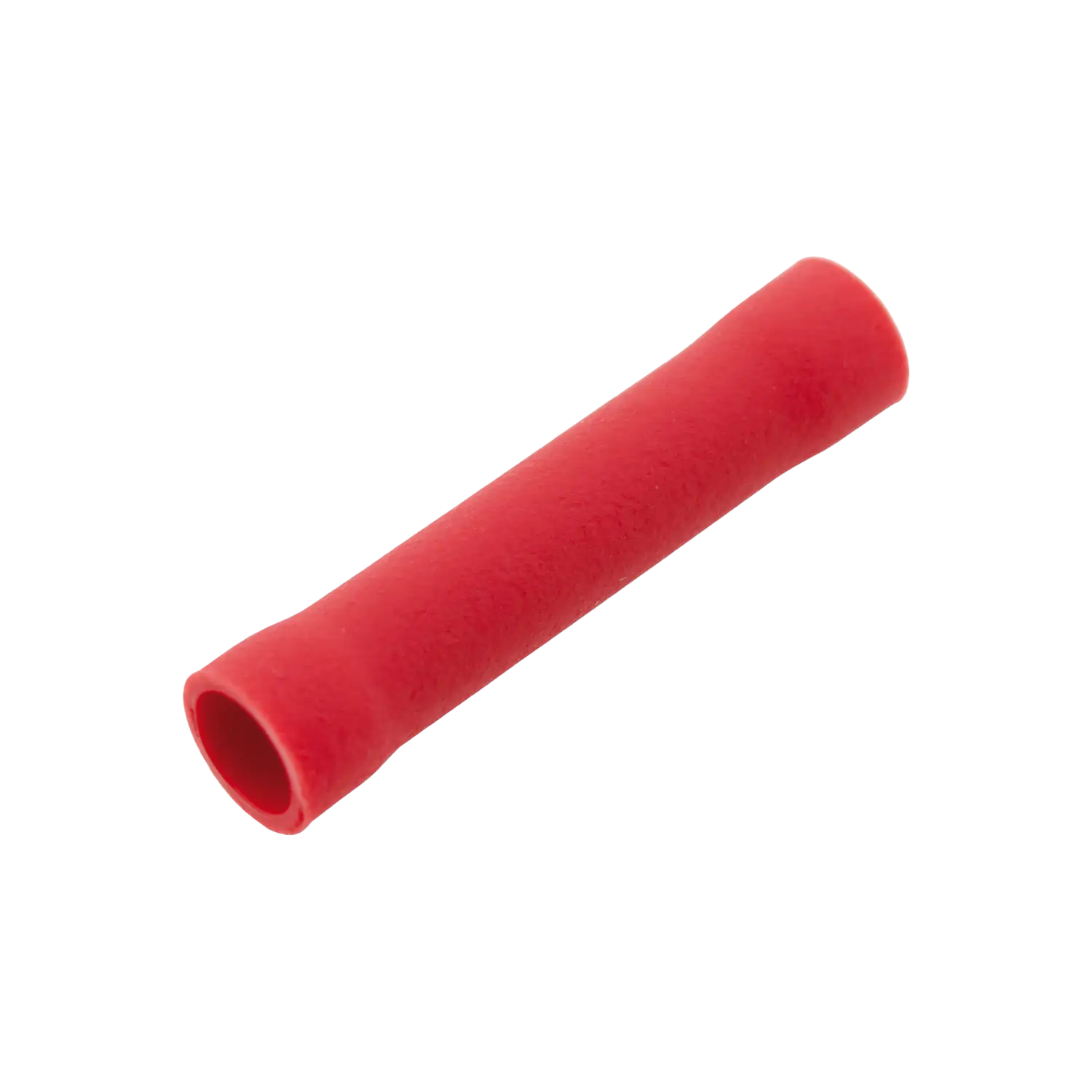

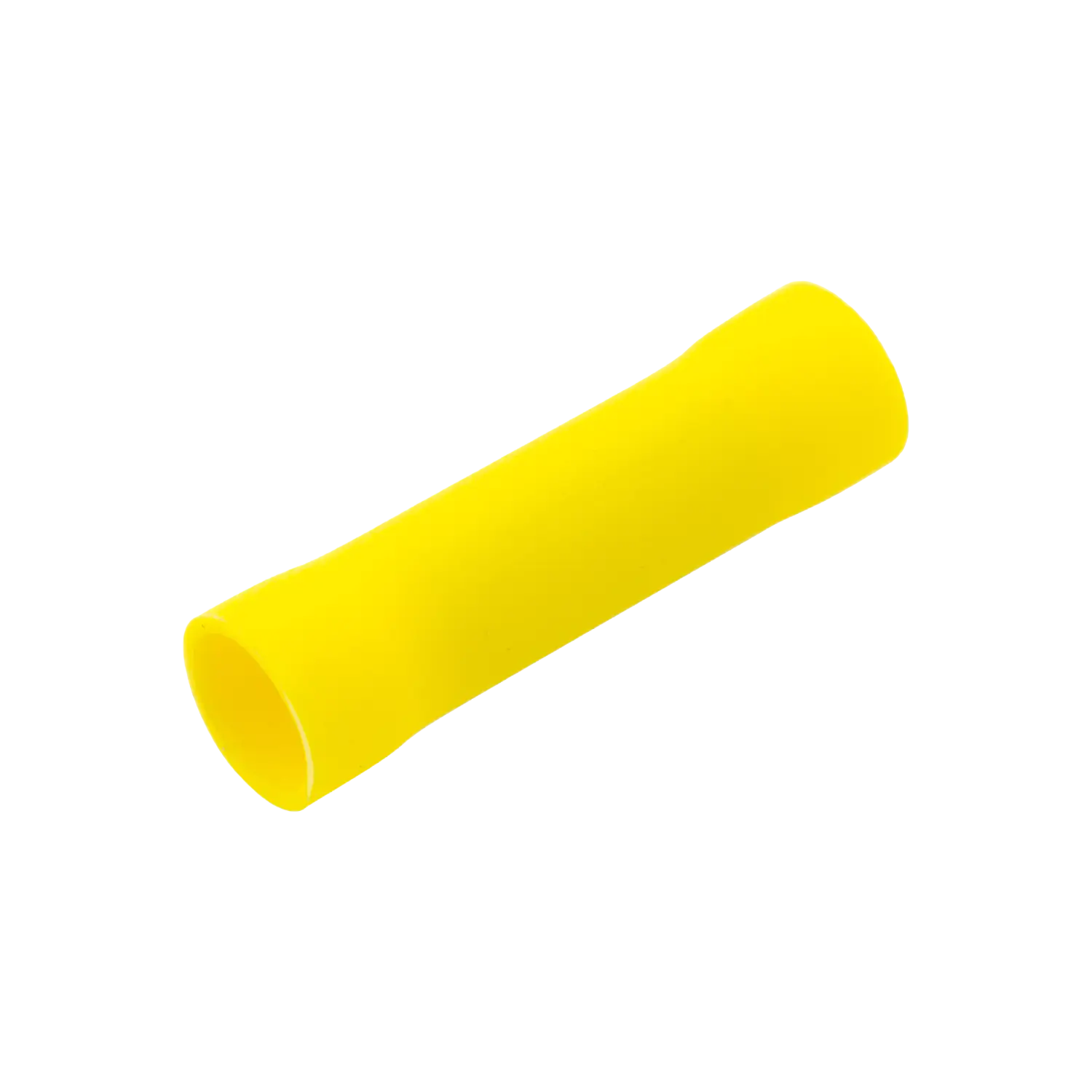

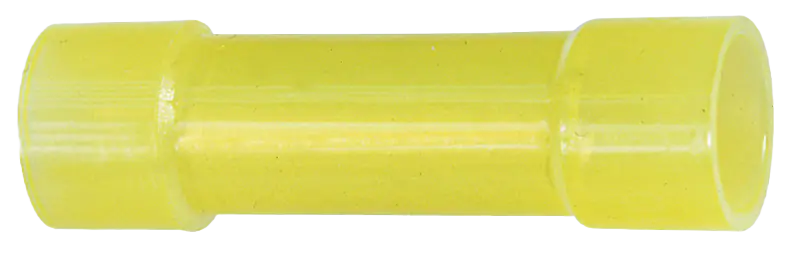

HIL-QUICK® Stoßverbinder mit Polyamid-Isolierung

HIL-QUICK® Stoßverbinder mit Polyamid-Isolierung sind für professionelle Crimpverbindungen ausgelegt. Die aufgeweitete Isolierhülse eignet sich für harmonisierte Leitungen und erleichtert die Aufnahme des Leiters im Anschlussbereich. Polyamid dient dabei als Kunststoff-Isolierstoff des Verbinders.

Der angegebene Temperaturbereich der Polyamid-Ausführung liegt bei -55 °C bis +105 °C. Damit eignen sich diese isolierten Stoßverbinder für Anwendungen, bei denen eine temperaturbeständige Isolierung benötigt wird. Je nach Artikel stehen unterschiedliche Farben und Leiterquerschnitte zur Verfügung. Bestellnummern mit dem Zusatz K kennzeichnen Kleinverpackungen.

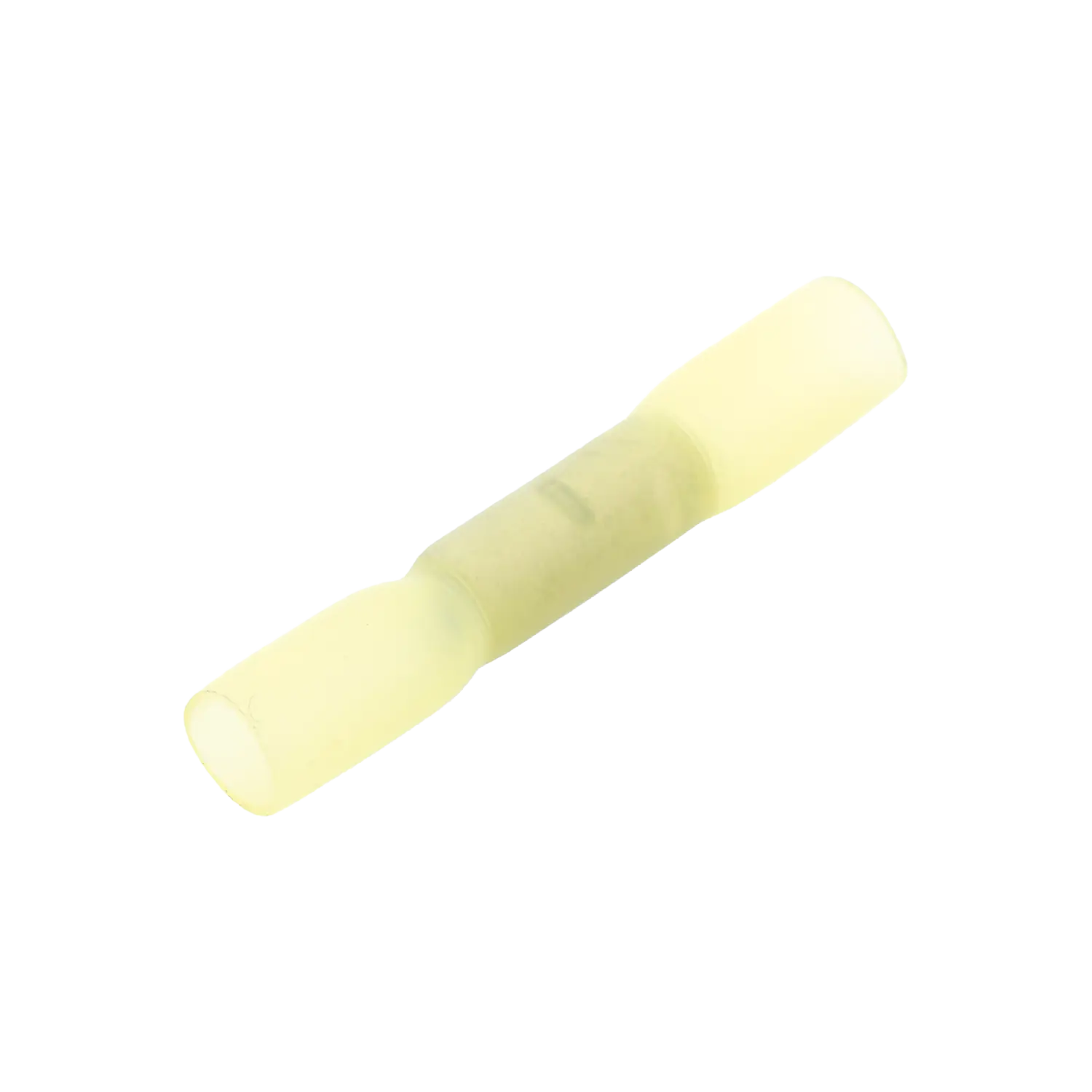

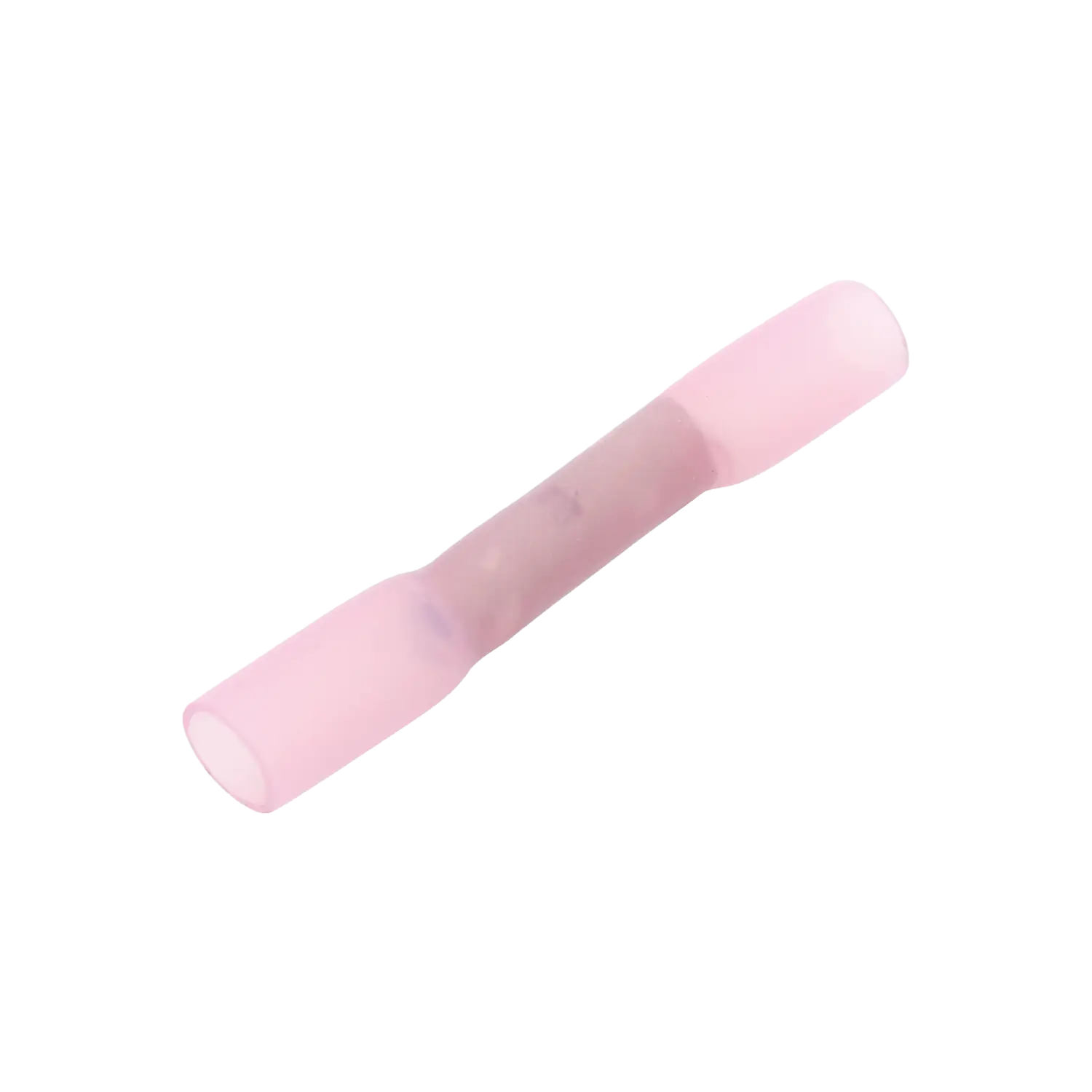

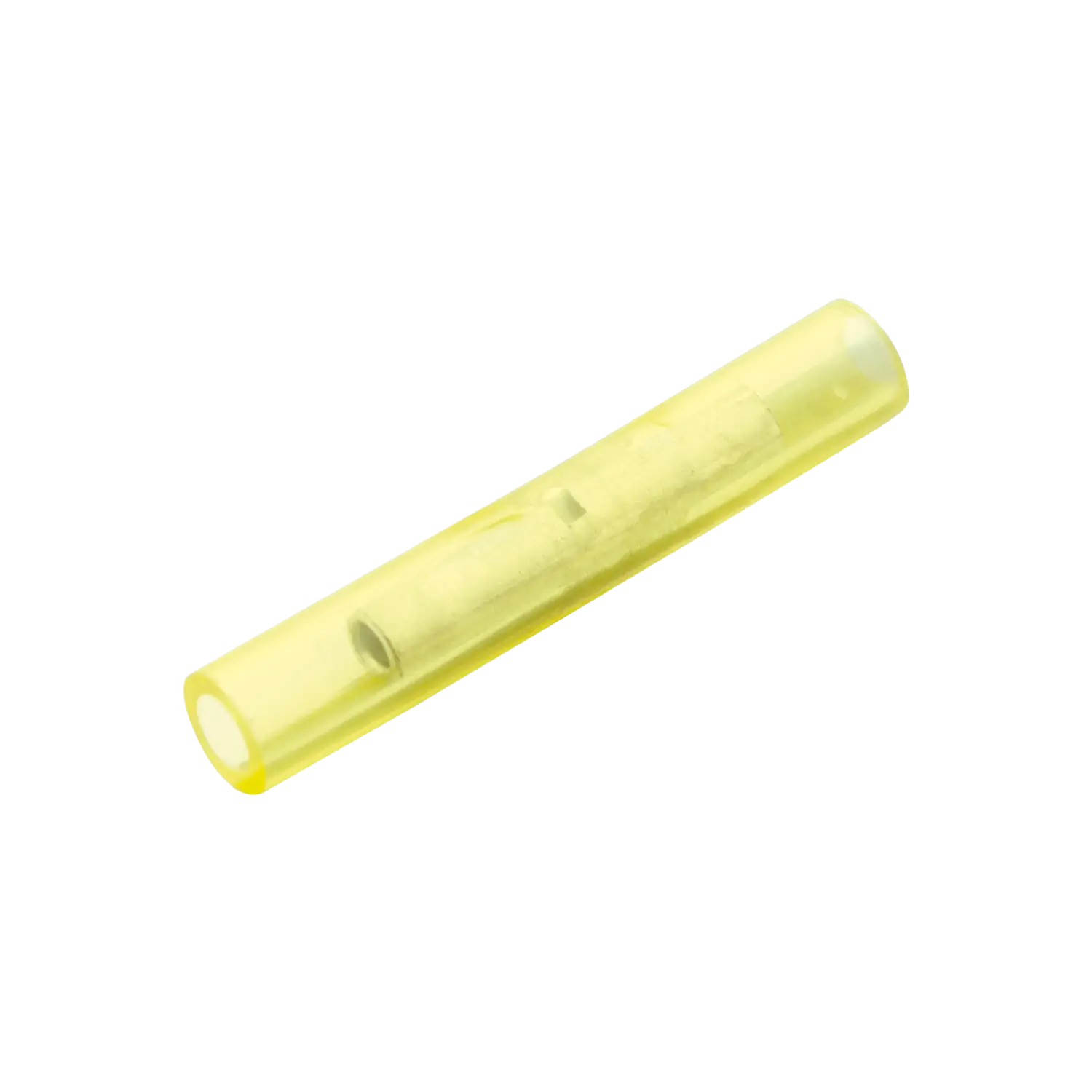

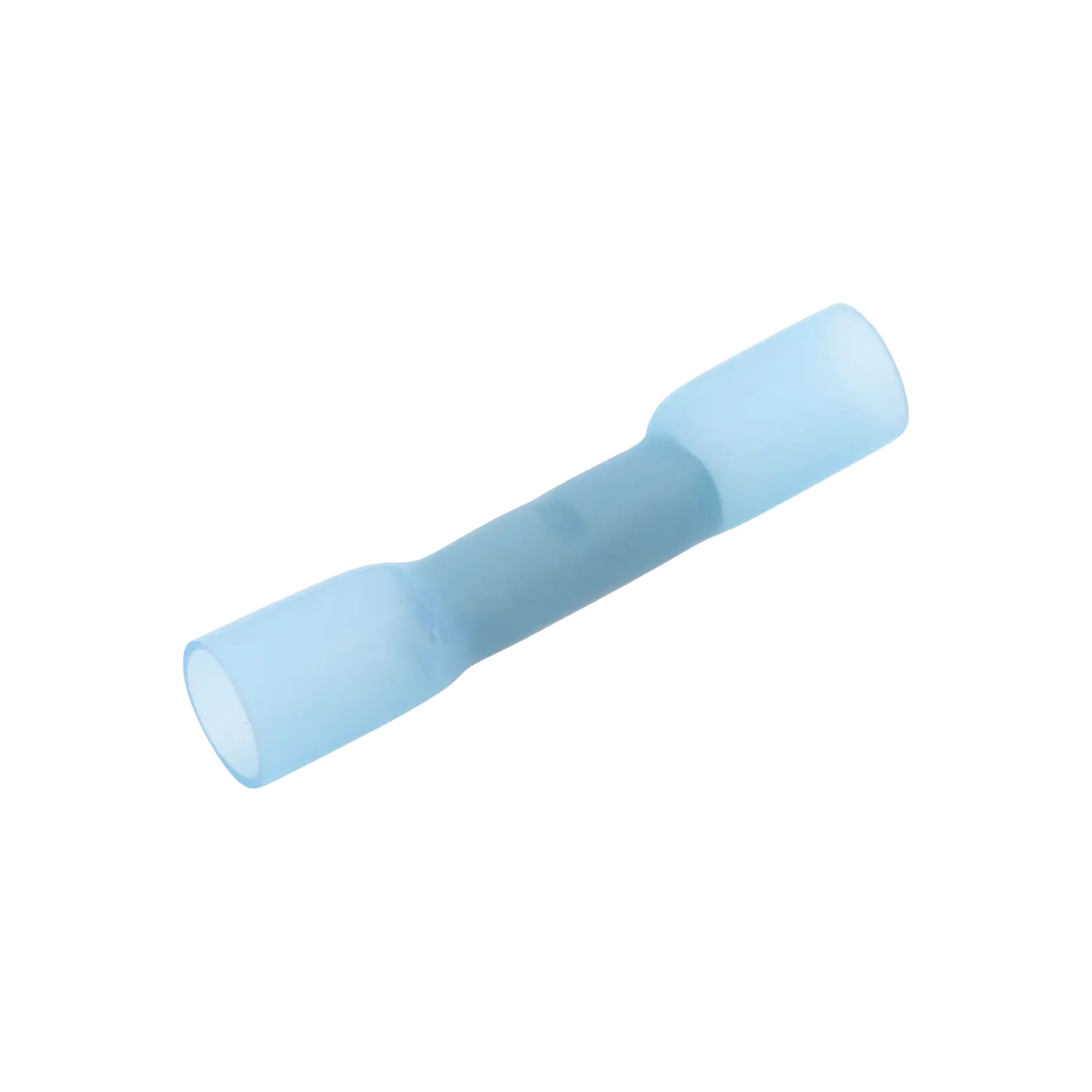

Stoßverbinder mit Schrumpfisolation und Innenkleber

Für besonders geschützte Verbindungen bietet HILPRESS HIL-QUICK® Stoßverbinder mit Schrumpfisolation und Innenkleber an. Die Schrumpfisolation besteht aus Polyethylen. Beim Erwärmen schrumpft die Isolation um die Verbindungsstelle; der Innenkleber unterstützt die Abdichtung des Anschlussbereichs.

Diese Ausführung ist laut Katalog extrem unempfindlich gegen Feuchtigkeit. Die Schrumpftemperatur beträgt +150 °C, der angegebene Temperaturbereich liegt bei -10 °C bis +105 °C. Stoßverbinder mit Schrumpfisolation und Innenkleber eignen sich daher für Anwendungen, bei denen die Verbindung zusätzlich gegen Feuchtigkeit und äußere Einflüsse geschützt werden soll.

Isolierte und unisolierte Stoßverbinder auswählen

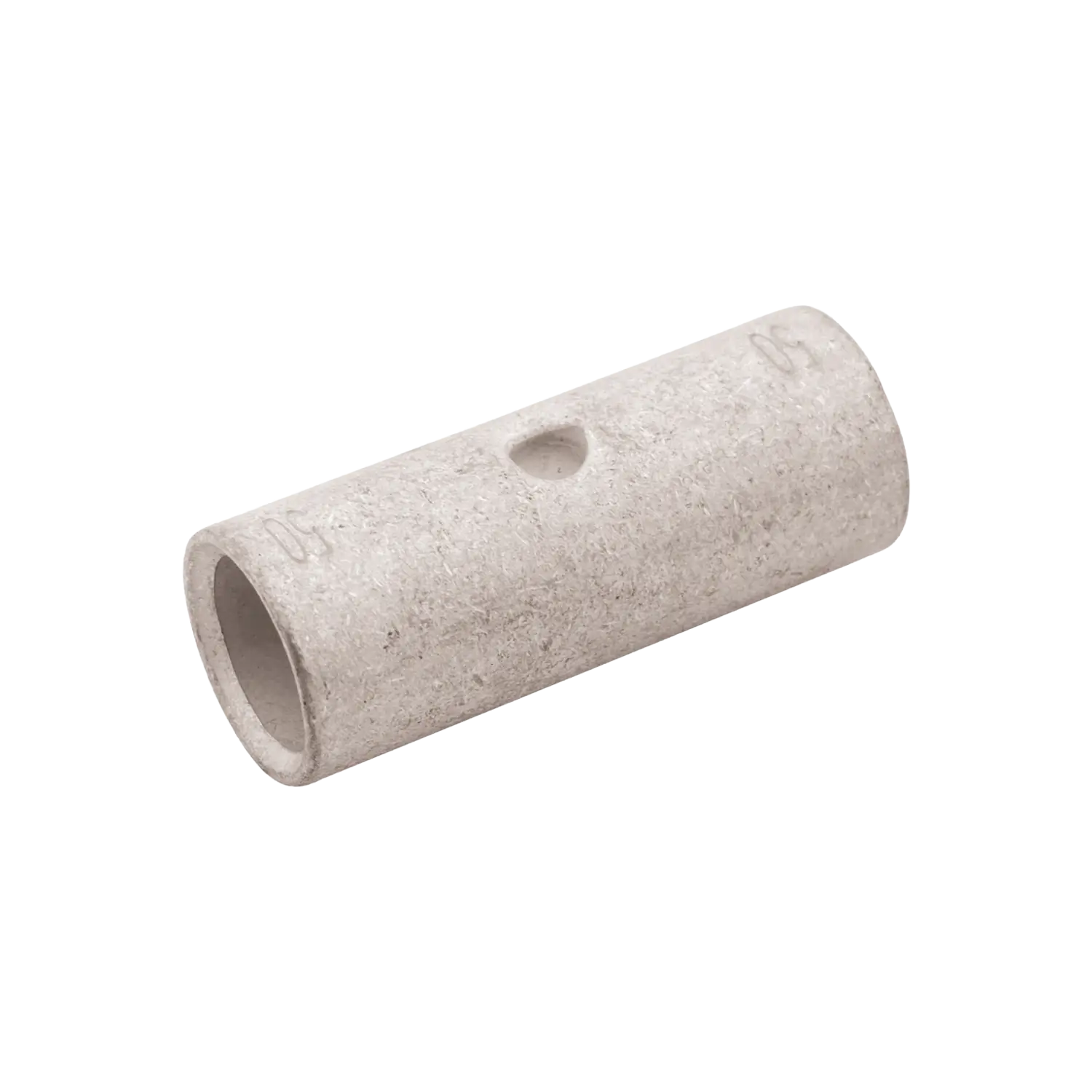

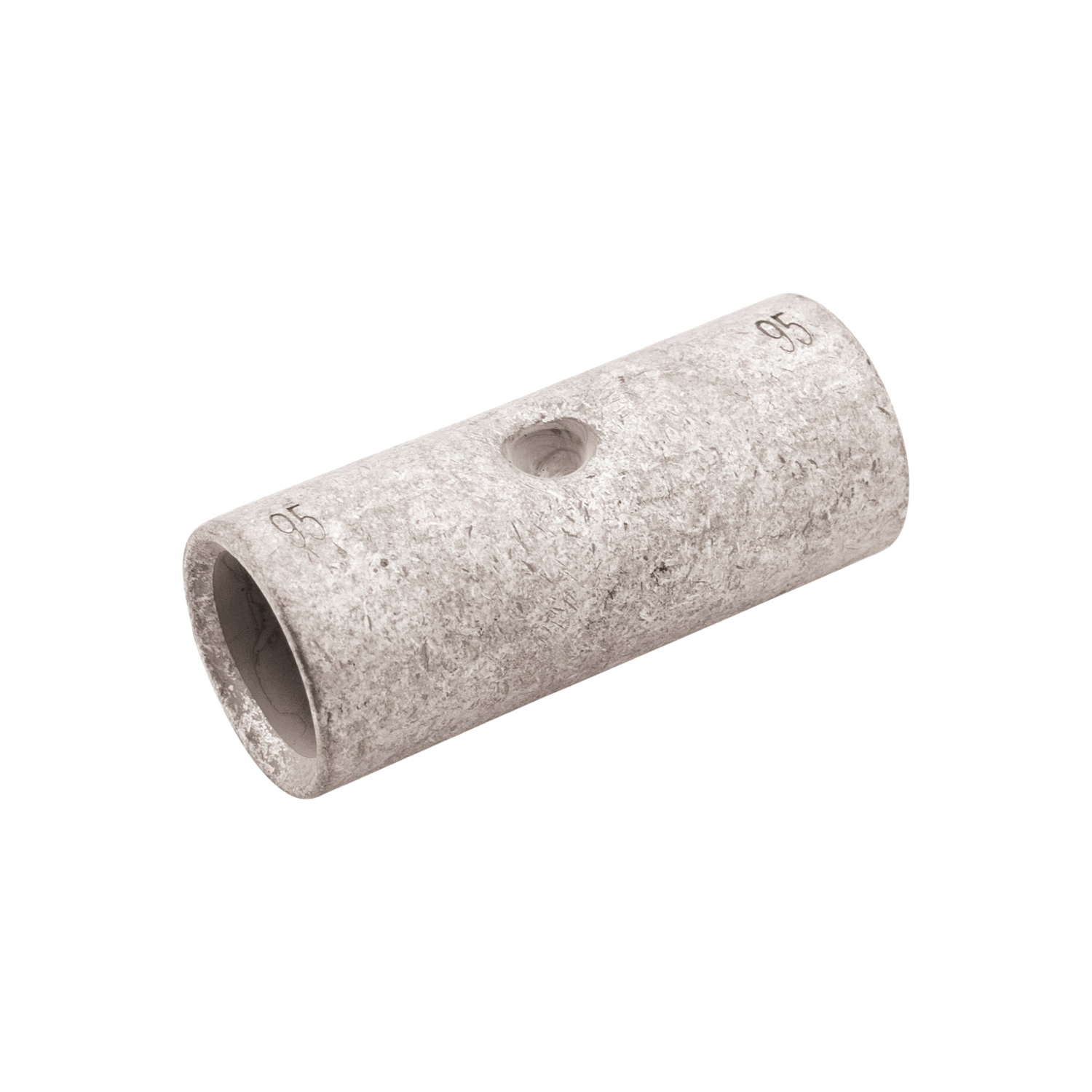

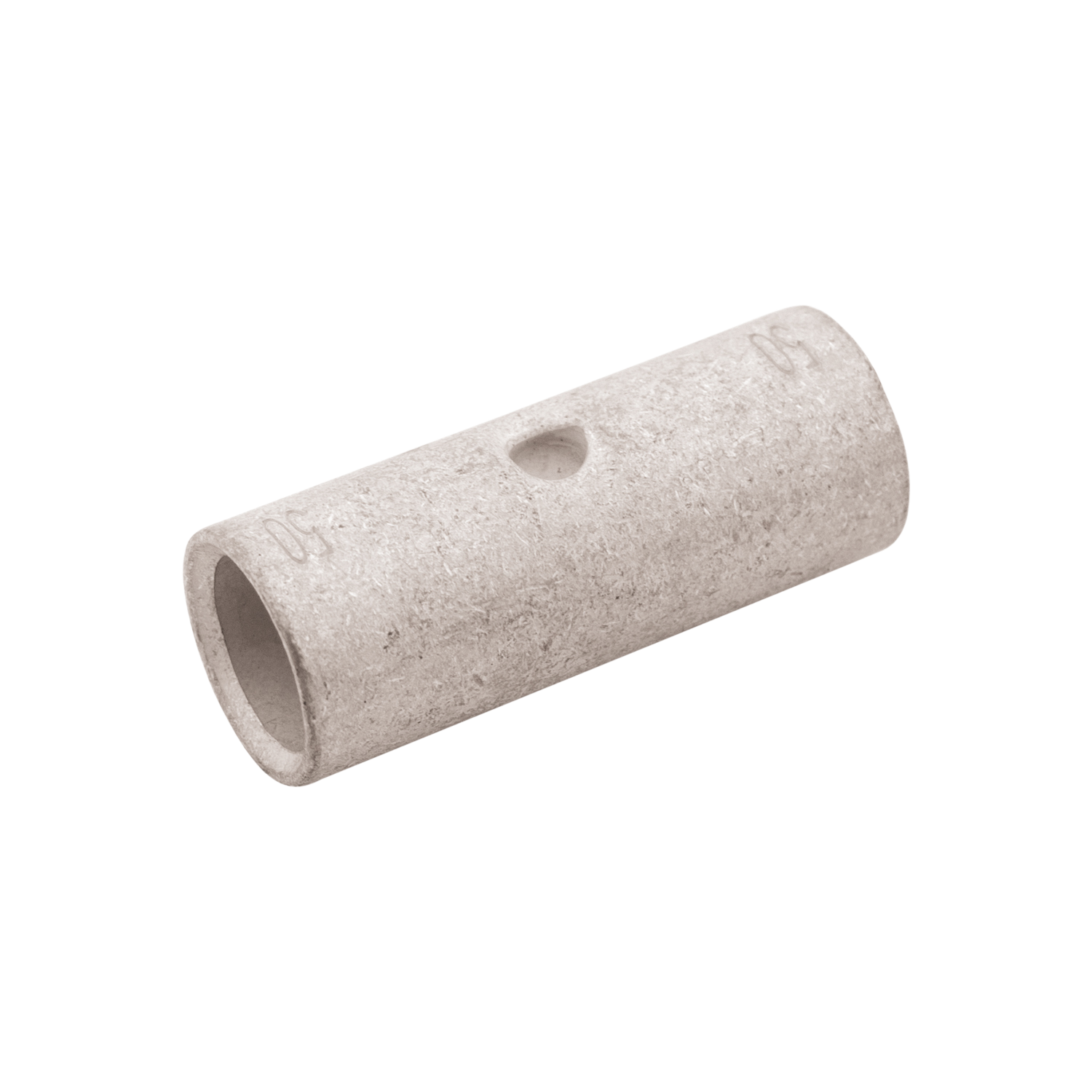

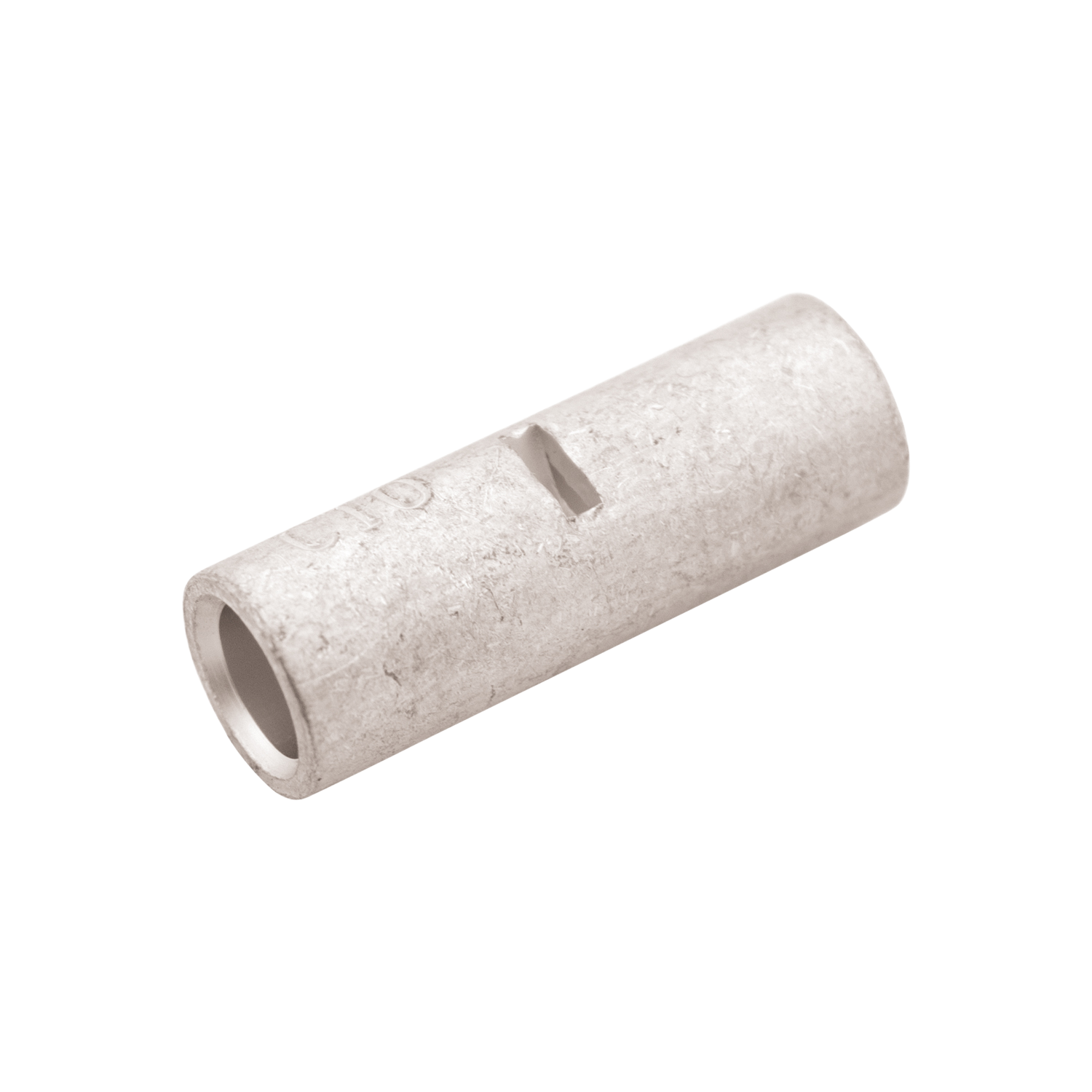

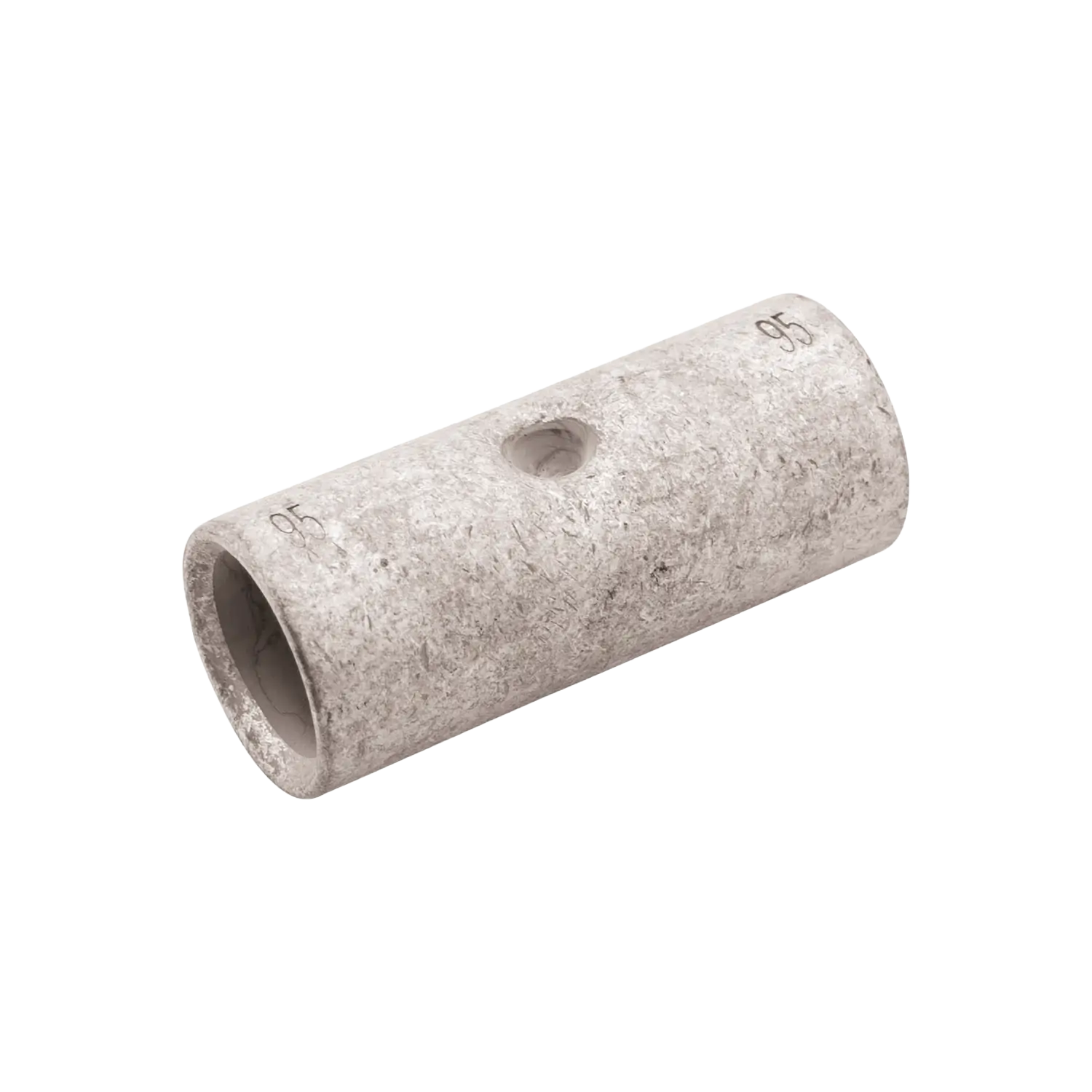

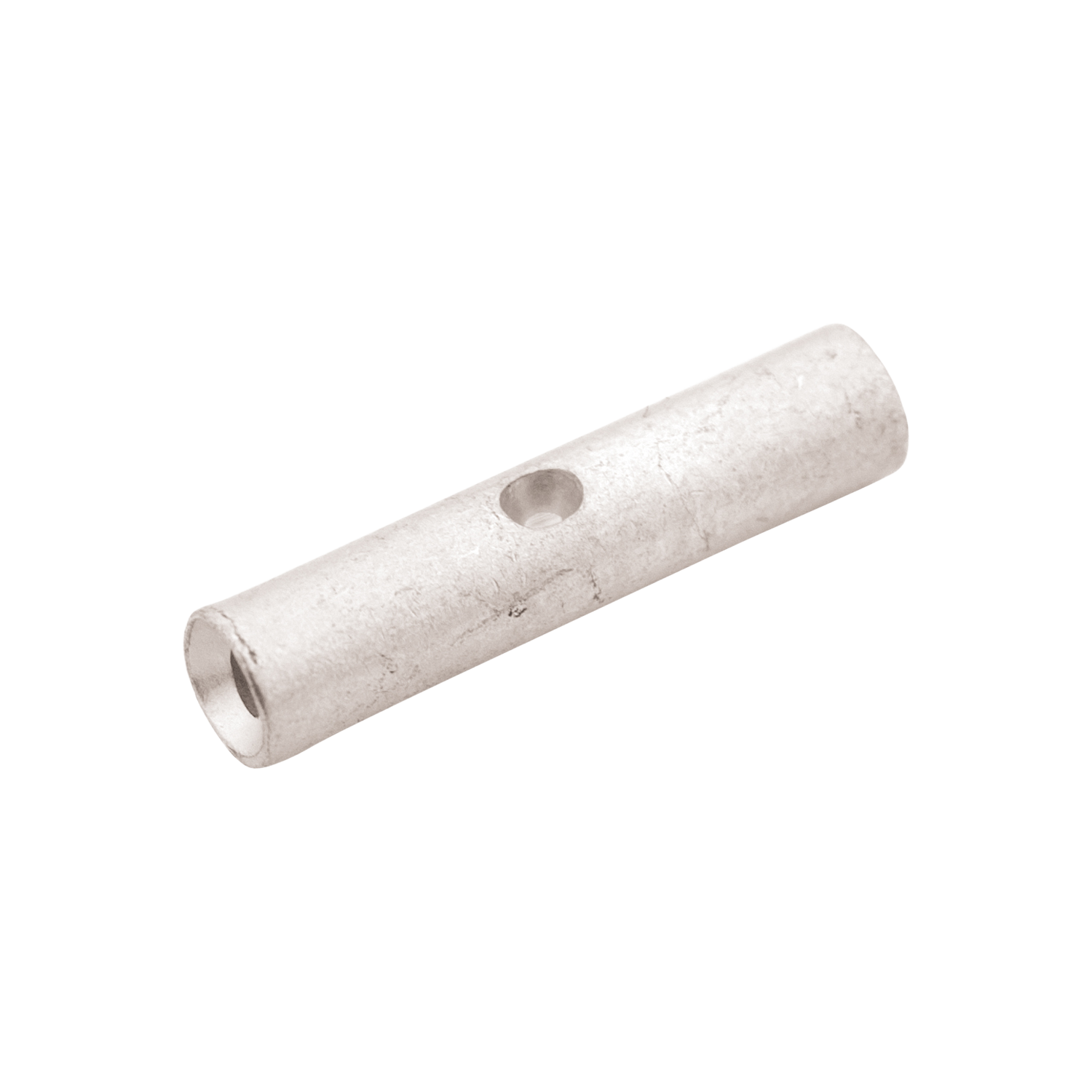

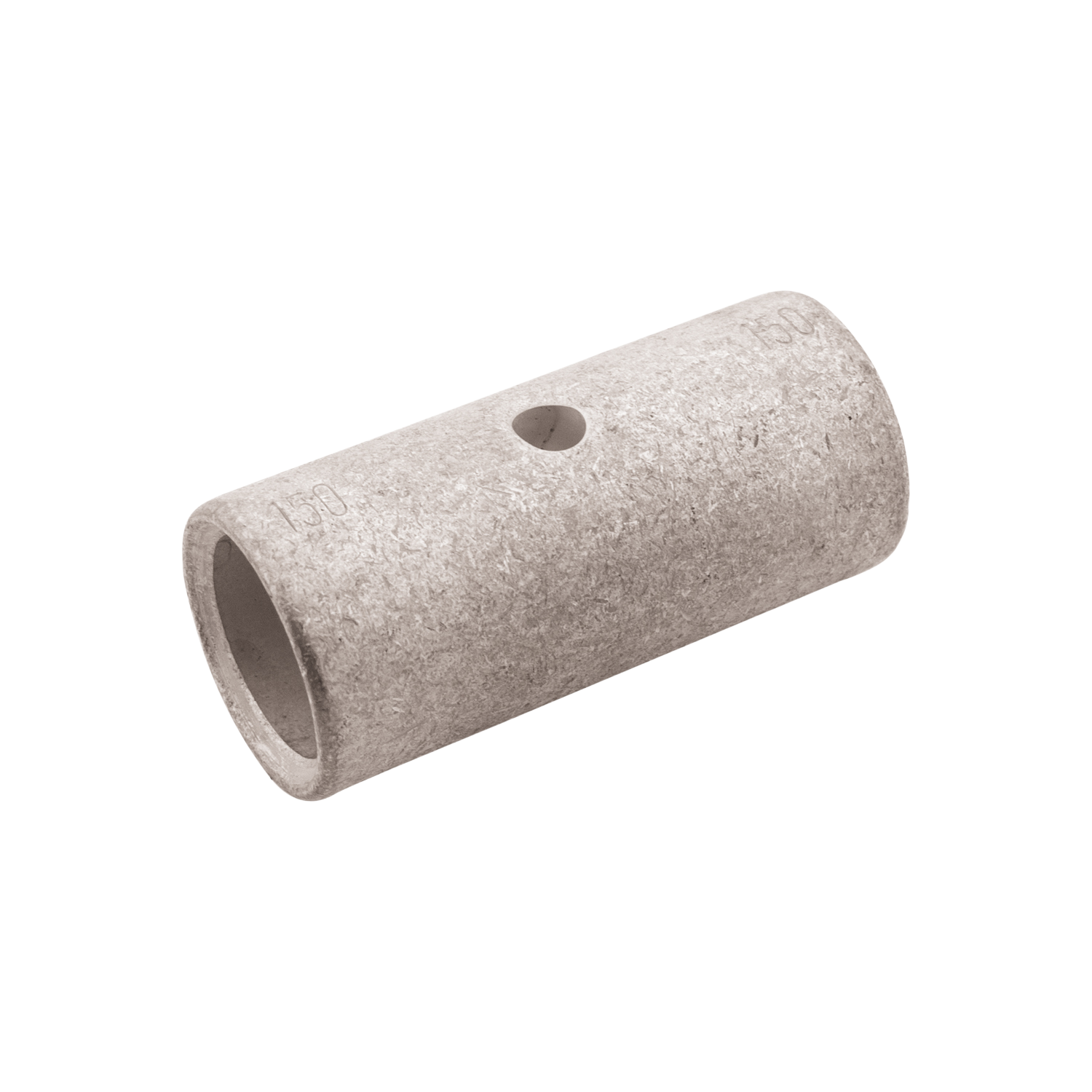

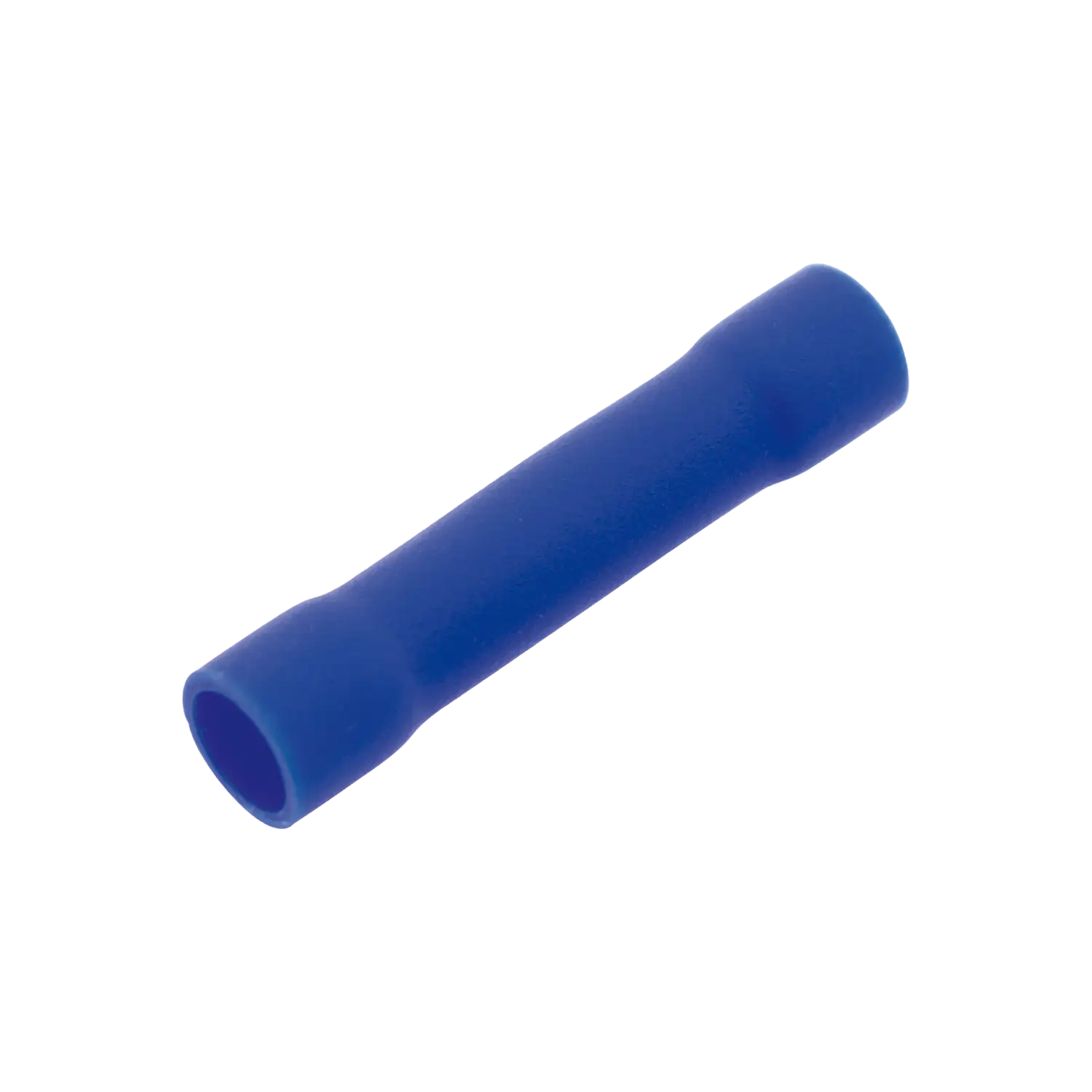

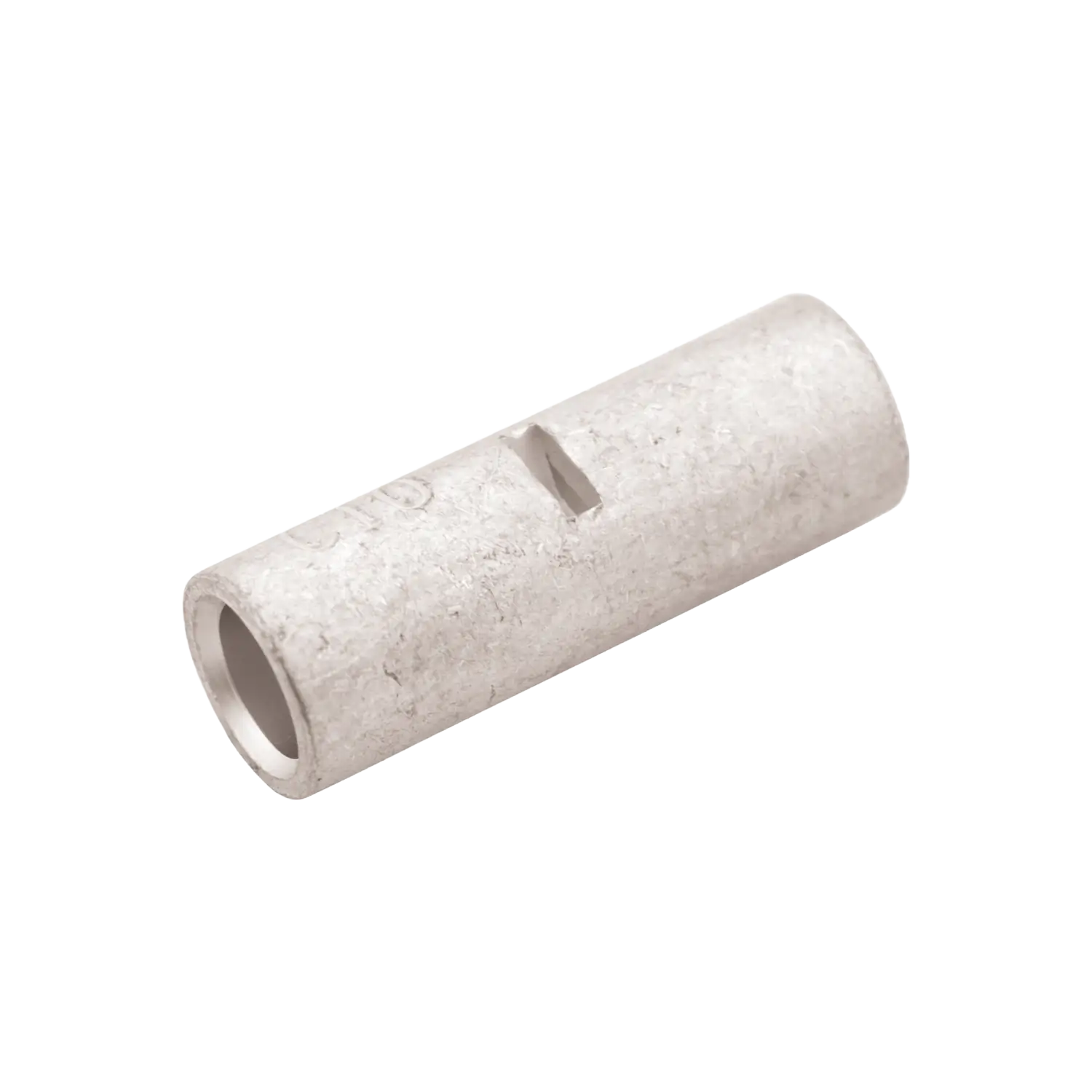

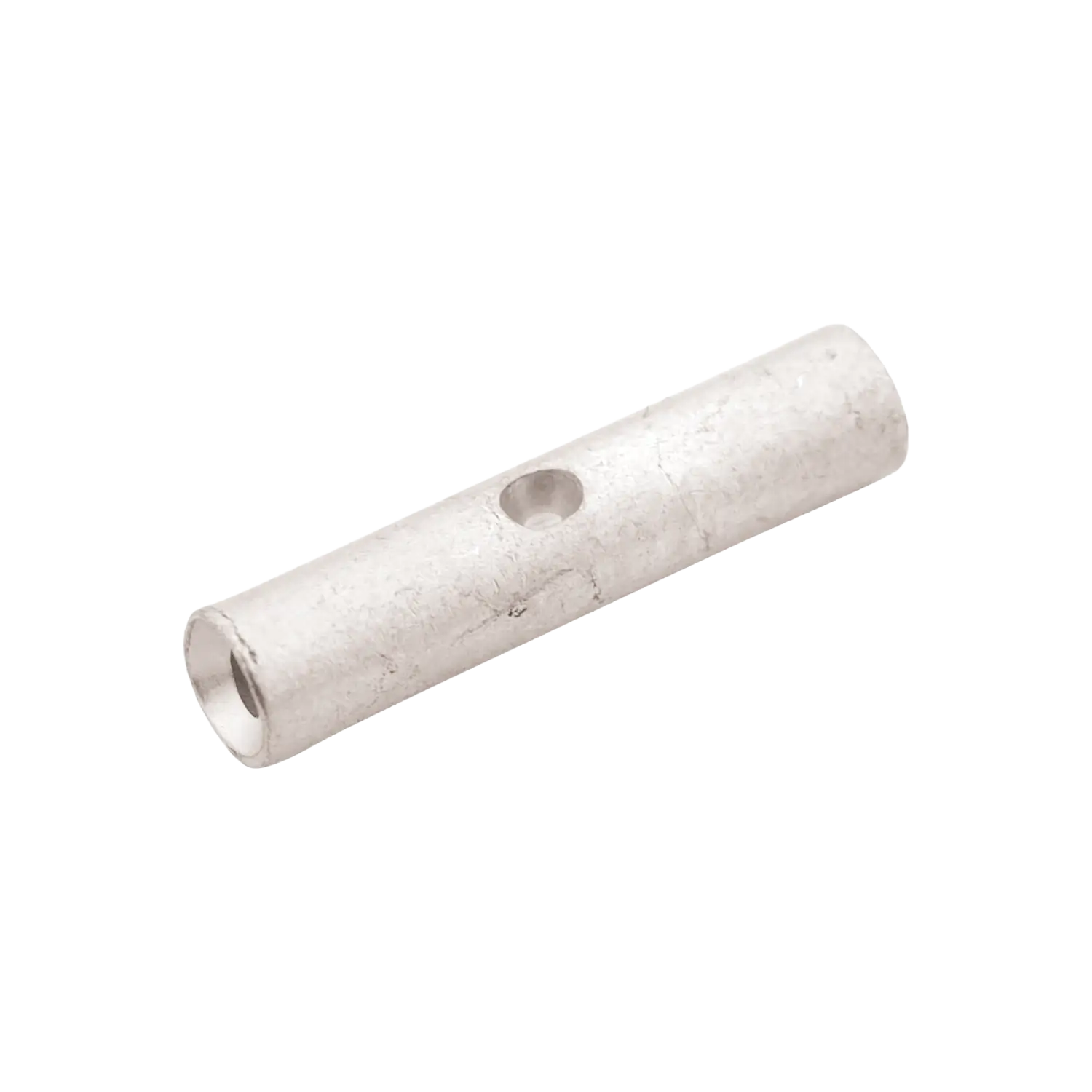

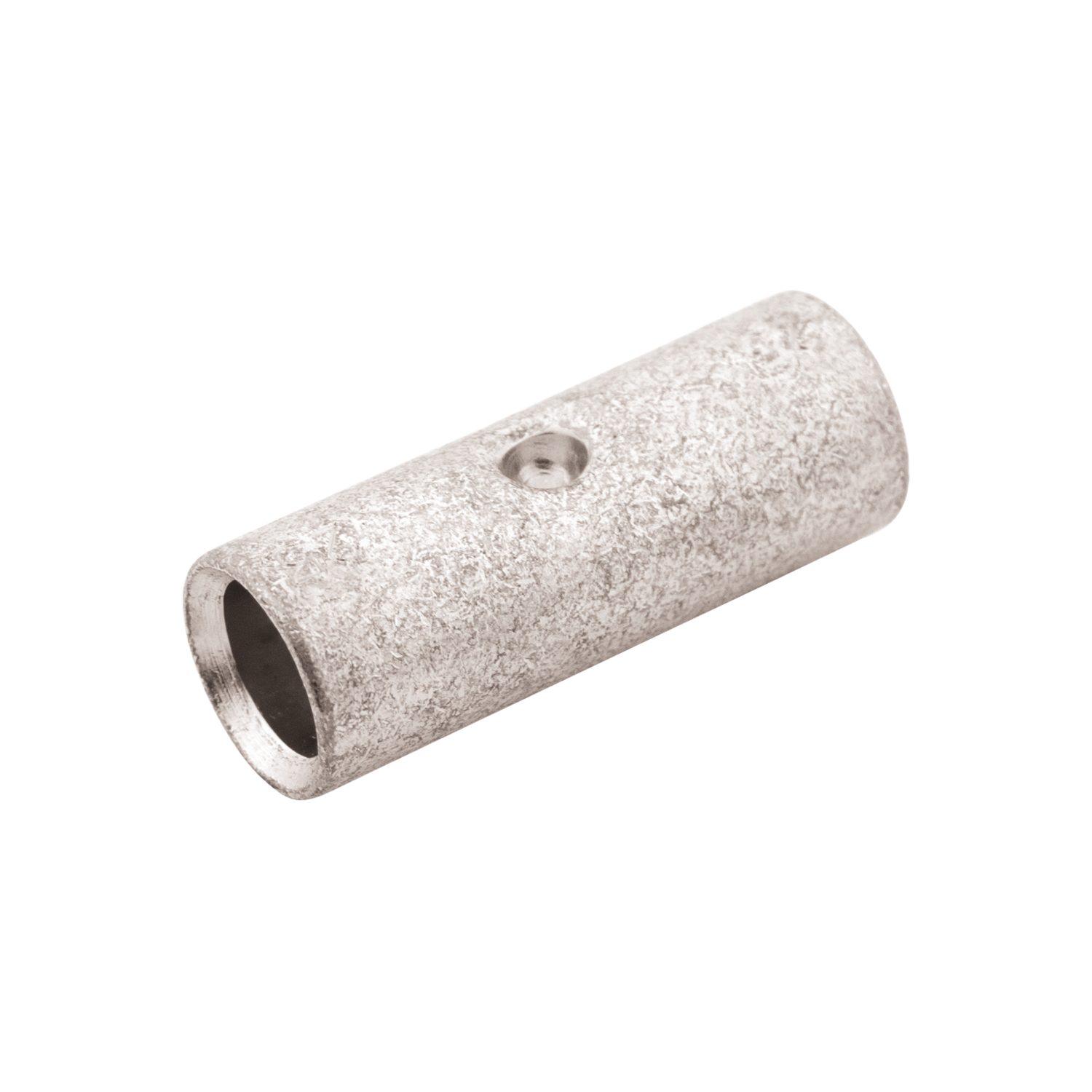

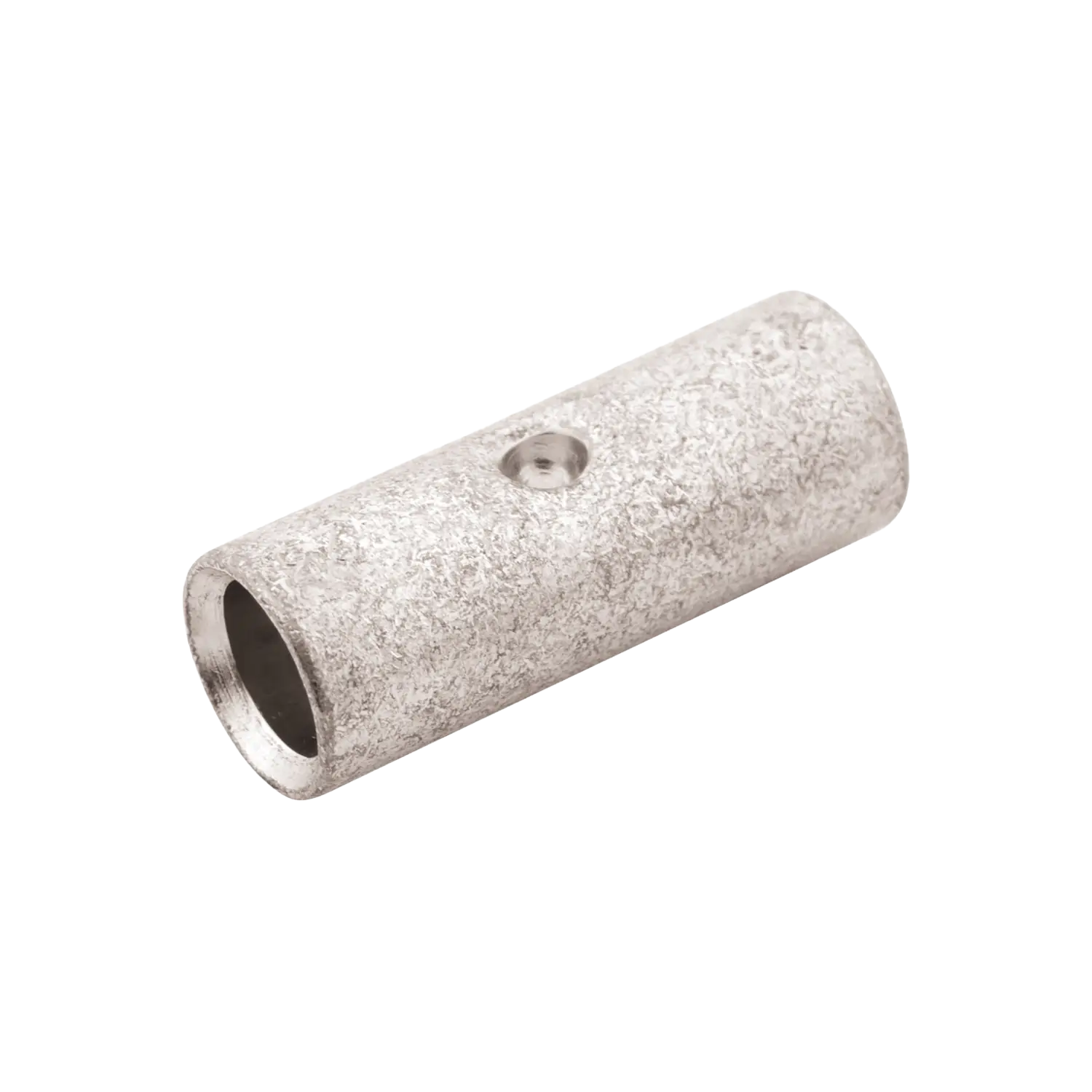

Isolierte Stoßverbinder bieten eine integrierte Kunststoffisolierung im Anschlussbereich und erleichtern durch farbliche Kennzeichnung die Zuordnung zum passenden Leiterquerschnitt. Unisolierte Stoßverbinder eignen sich für Anwendungen, bei denen eine separate Isolation vorgesehen ist oder eine kompakte metallische Verbindung benötigt wird.

Varianten mit Schrumpfisolation und Innenkleber sind besonders dann sinnvoll, wenn die elektrische Verbindung zusätzlich abgedichtet werden soll. Für die richtige Produktauswahl sollten Leiterquerschnitt, Einsatzumgebung, Temperaturbereich, Isolationsmaterial und Verarbeitung berücksichtigt werden. Die Filter im HILPRESS Onlineshop helfen dabei, die passende Variante gezielt einzugrenzen.

Stoßverbinder bei HILPRESS kaufen

HILPRESS bietet Stoßverbinder für professionelle elektrische Verbindungstechnik in unterschiedlichen Ausführungen. Dazu gehören HIL-QUICK® Stoßverbinder mit Polyamid-Isolierung, Ausführungen mit Schrumpfisolation und Innenkleber aus Polyethylen sowie unisolierte Serienverbinder.

Über die Shopfilter lassen sich die Produkte nach Ausführung, Farbe, Isolationsmaterial, Nenngröße, Nennquerschnitt, Material und weiteren technischen Merkmalen auswählen.

FAQ zu Stoßverbindern

Was ist ein Stoßverbinder?

Ein Stoßverbinder ist ein elektrischer Verbinder, mit dem zwei Leiterenden axial miteinander verbunden werden. Die Leiter werden von beiden Seiten eingeführt und anschließend vercrimpt.

Wofür werden Stoßverbinder verwendet?

Stoßverbinder werden verwendet, um Leitungen sicher zu verlängern, zu reparieren oder dauerhaft miteinander zu verbinden.

Welche Ausführungen gibt es bei HILPRESS?

Im HILPRESS Onlineshop finden Sie isolierte Stoßverbinder, unisolierte Stoßverbinder und Stoßverbinder mit Schrumpfisolation und Innenkleber.

Welches Isolationsmaterial haben HIL-QUICK® Stoßverbinder?

Je nach Ausführung kommen Polyamid, Polyethylen oder PVC als Kunststoff-Isolierstoffe zum Einsatz. Die konkrete Isolierung ist abhängig vom jeweiligen Artikel.

Was ist der Vorteil von Stoßverbindern mit Schrumpfisolation und Innenkleber?

Die Schrumpfisolation legt sich beim Erwärmen um die Verbindungsstelle. Der Innenkleber unterstützt die Abdichtung, wodurch die Verbindung besonders unempfindlich gegen Feuchtigkeit wird.

Welche Temperaturbereiche gelten?

Für HIL-QUICK® Stoßverbinder mit Polyamid-Isolierung ist ein Temperaturbereich von -55 °C bis +105 °C angegeben. Für Stoßverbinder mit Schrumpfisolation und Innenkleber liegt der Temperaturbereich bei -10 °C bis +105 °C. Die Schrumpftemperatur beträgt +150 °C.

Was bedeutet der Zusatz K bei der Bestellnummer?

Der Zusatz K kennzeichnet eine Kleinverpackung.
