Flachstiftkabelschuhe
Flachstiftkabelschuhe werden für elektrische Steck- und Anschlussverbindungen eingesetzt, bei denen Leitungen zuverlässig gecrimpt und anschließend mit passenden Steckhülsen oder Anschlussstellen verbunden werden sollen. Im HILPRESS Onlineshop finden Sie HIL-QUICK® Flachstiftkabelschuhe in verschiedenen Nenngrößen, Leiterquerschnitten, Farben, Längen und Isolationsausführungen.
Ausführungen
Ihr passendes Produkt finden Sie mit Hilfe unser praktischen Filter.
|
Artikel Nr.
|
Bild |
Name
|
Nenngröße
|
Farbe
|
Nennquerschnitt
mm²
|
|---|---|---|---|---|---|
| 10100 F1 |
|

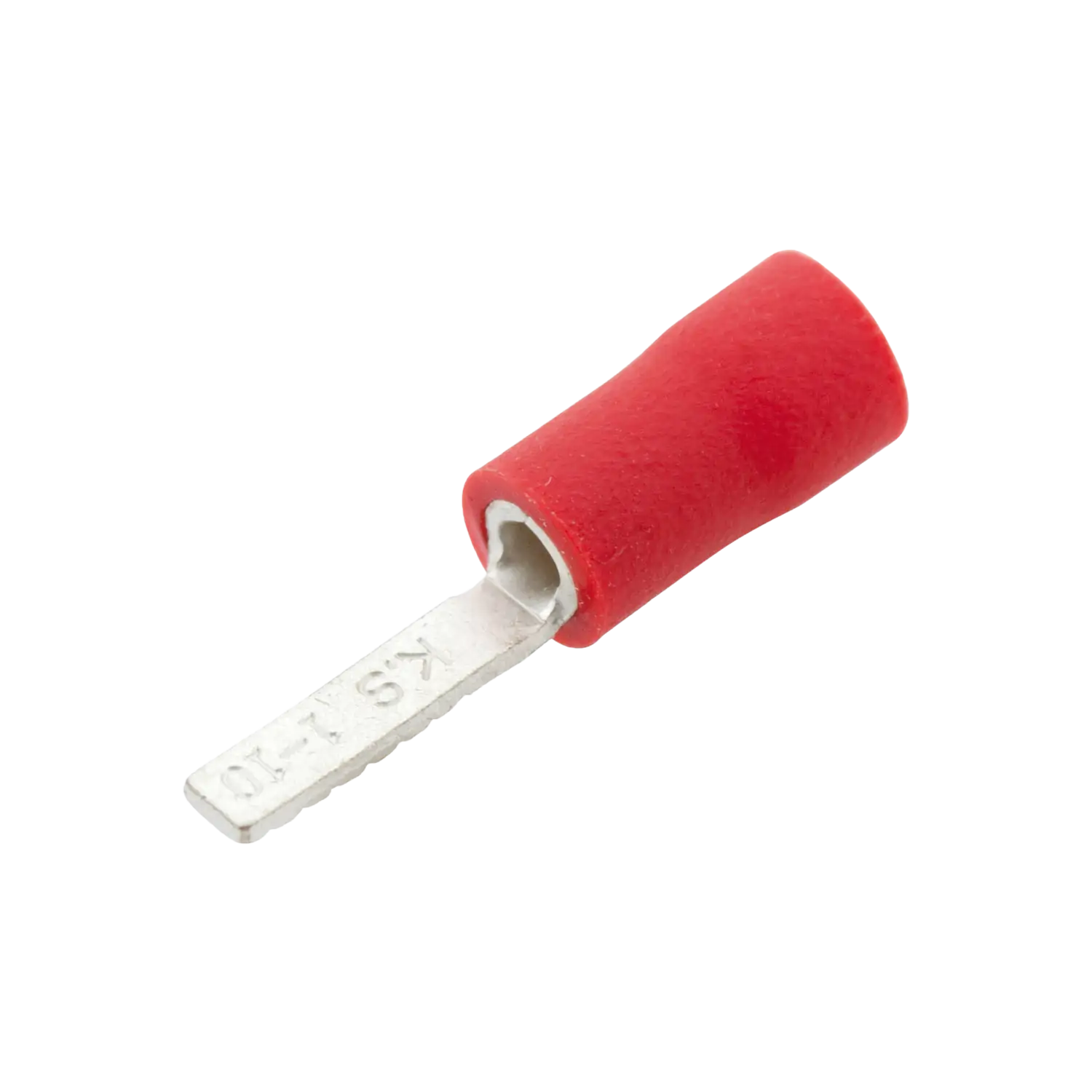

HIL-QUICK® Flachstiftkabelschuh isoliert, PVC, 1,0 rot, 10 mm lang, 1000 Stk. |
Nenngröße
10 - 1
|
Farbe
rot
|
Nennquerschnitt
0,5 - 1,5
mm²
|
| 10101 F1 |
|
HIL-QUICK® Flachstiftkabelschuh isoliert, PVC, 1,0 rot, 11 mm lang, 1000 Stk. |
Nenngröße
11 - 1
|
Farbe
rot
|
Nennquerschnitt
0,5 - 1,5
mm²
|
| 10110 F1 |
|
HIL-QUICK® Flachstiftkabelschuh isoliert, PVC, 2,5 blau, 9 mm lang, 1000 Stk. |
Nenngröße
10 - 1
|
Farbe
rot
|
Nennquerschnitt
0,5 - 1,5
mm²
|
| 10120 F1 |
|

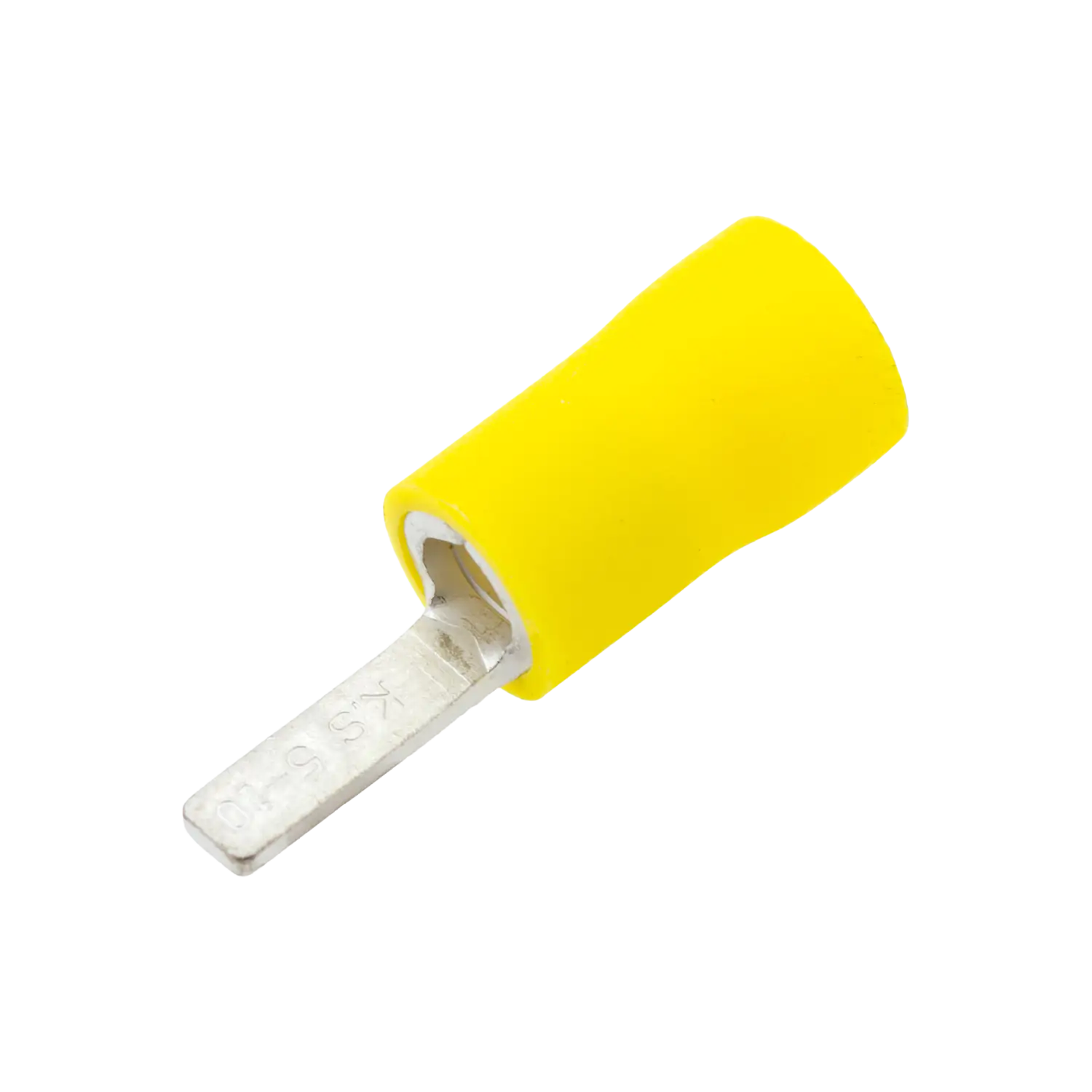

HIL-QUICK® Flachstiftkabelschuh isoliert, PVC, 6,0 gelb, 10 mm lang, 500 Stk. |
Nenngröße
10 - 6
|
Farbe
gelb
|
Nennquerschnitt
>2,5 - 6
mm²
|
Nicht das Passende gefunden?
Kein Problem – wir bieten auch individuelle Lösungen außerhalb unseres Standardsortiments an. Teilen Sie uns einfach Ihre Wünsche über unser Anfrageformular mit. Wir beraten Sie gerne persönlich!
Flachstiftkabelschuhe für elektrische Steckverbindungen
Flachstiftkabelschuhe verbinden einen abisolierten Leiter mit einem flachen Stiftkontakt. Dadurch eignen sie sich für Anwendungen, bei denen eine lösbare elektrische Verbindung mit definierter Kontaktfläche benötigt wird. Der Leiter wird in den Kabelschuh eingeführt und mit einem geeigneten Crimpwerkzeug verpresst. So entsteht eine mechanisch stabile und elektrisch leitfähige Verbindung.
Die HIL-QUICK® Flachstiftkabelschuhe sind nach DIN 46231 und ähnlichen Ausführungen erhältlich. Varianten mit aufgeweiteter Isolierhülse eignen sich für harmonisierte Leitungen und erleichtern die Aufnahme des Leiters im Anschlussbereich. Für die Auswahl sind vor allem Nennquerschnitt, Nenngröße, Stiftabmessung, Länge, Farbe und Isolationsmaterial entscheidend.
Isolierte HIL-QUICK® Flachstiftkabelschuhe mit PVC-Isolierung
Isolierte Flachstiftkabelschuhe besitzen eine Kunststoff-Isolierhülse aus PVC. PVC ist hierbei der Isolierstoff des Flachstiftkabelschuhs und schützt den Anschlussbereich. Der angegebene Temperaturbereich liegt bei -10 °C bis +70 °C.
Die Flachstiftkabelschuhe sind damit klar von anderen Stiftkabelschuh-Ausführungen zu unterscheiden, bei denen je nach Produkt auch andere Isolierstoffe wie Polycarbonat vorkommen können. Für diese Kategorie gilt jedoch: Flachstiftkabelschuhe sind bei HILPRESS ausschließlich mit PVC-Isolierung erhältlich. Die konkrete Artikelauswahl sollte daher immer anhand der technischen Daten im Shop erfolgen.
Den passenden Flachstiftkabelschuh auswählen
Bei der Auswahl eines Flachstiftkabelschuhs sollte zuerst der passende Leiterquerschnitt bestimmt werden. Der Nennquerschnitt muss zum verwendeten Kabel passen, damit die Crimpverbindung sicher hält und eine zuverlässige elektrische Kontaktierung entsteht. Anschließend werden Nenngröße, Stiftabmessung und Länge passend zur Gegenkomponente ausgewählt.
Die farbliche Kennzeichnung hilft bei der Orientierung nach Leiterquerschnitt. Zusätzlich können technische Merkmale wie Isolationsmaterial, Temperaturbereich, Verkaufseinheit und Abmessungen berücksichtigt werden. Bestellnummern mit dem Zusatz K kennzeichnen Kleinverpackungen.
Flachstiftkabelschuhe bei HILPRESS kaufen
HILPRESS bietet Flachstiftkabelschuhe für professionelle Anwendungen in Elektrotechnik, Schaltschrankbau, Maschinenbau, Fahrzeugtechnik und industrieller Verdrahtung.
Die Filter im Onlineshop unterstützen dabei, die passende Ausführung schnell einzugrenzen, zum Beispiel nach Farbe, Nenngröße, Nennquerschnitt, Abmessungen, Temperaturbereich und Isolationsmaterial.
FAQ zu Flachstiftkabelschuhen
Was ist ein Flachstiftkabelschuh?
Ein Flachstiftkabelschuh ist ein Kabelschuh mit flachem Stiftkontakt. Er wird auf einen Leiter gecrimpt und anschließend mit einer passenden Steckhülse oder Anschlussstelle verbunden.
Wofür werden Flachstiftkabelschuhe verwendet?
Flachstiftkabelschuhe werden für elektrische Steck- und Anschlussverbindungen eingesetzt, bei denen eine leitfähige, mechanisch belastbare und zugleich lösbare Verbindung benötigt wird.
Welche Norm gilt für HIL-QUICK® Flachstiftkabelschuhe?
Die HIL-QUICK® Flachstiftkabelschuhe sind nach DIN 46231 und ähnlichen Ausführungen erhältlich.
Welche Isolierung haben HIL-QUICK® Flachstiftkabelschuhe?
HIL-QUICK® Flachstiftkabelschuhe besitzen eine PVC-Isolierung. Der angegebene Temperaturbereich liegt bei -10 °C bis +70 °C.
Was bedeutet eine aufgeweitete Isolierhülse?
Eine aufgeweitete Isolierhülse erleichtert die Aufnahme des Leiters im Anschlussbereich und ist für harmonisierte Leitungen geeignet.
Was bedeutet der Zusatz K bei der Bestellnummer?
Der Zusatz K kennzeichnet eine Kleinverpackung.
