Gabelkabelschuhe

Gabelkabelschuhe für montagefreundliche Leiteranschlüsse

Gabelkabelschuhe werden eingesetzt, wenn Leitungen über eine Schraubverbindung kontaktiert werden sollen und eine schnelle Montage wichtig ist. Im Unterschied zu Ringkabelschuhen besitzt der Gabelkabelschuh keine geschlossene Ringöse, sondern eine offene Gabel. Dadurch lässt sich der Anschluss in vielen Anwendungen einfacher positionieren, insbesondere wenn Schrauben oder Klemmstellen nicht vollständig entfernt werden sollen.

Die HIL-QUICK® Quetschkabelschuhe in Gabelform sind für zuverlässige Crimpverbindungen ausgelegt. Sie werden auf den passenden Leiterquerschnitt abgestimmt und anschließend mit einem geeigneten Crimpwerkzeug verarbeitet. Entscheidend für die Auswahl sind vor allem Nennquerschnitt, Nenngröße, Gabelweite, Isolationsmaterial und die gewünschte Ausführung.

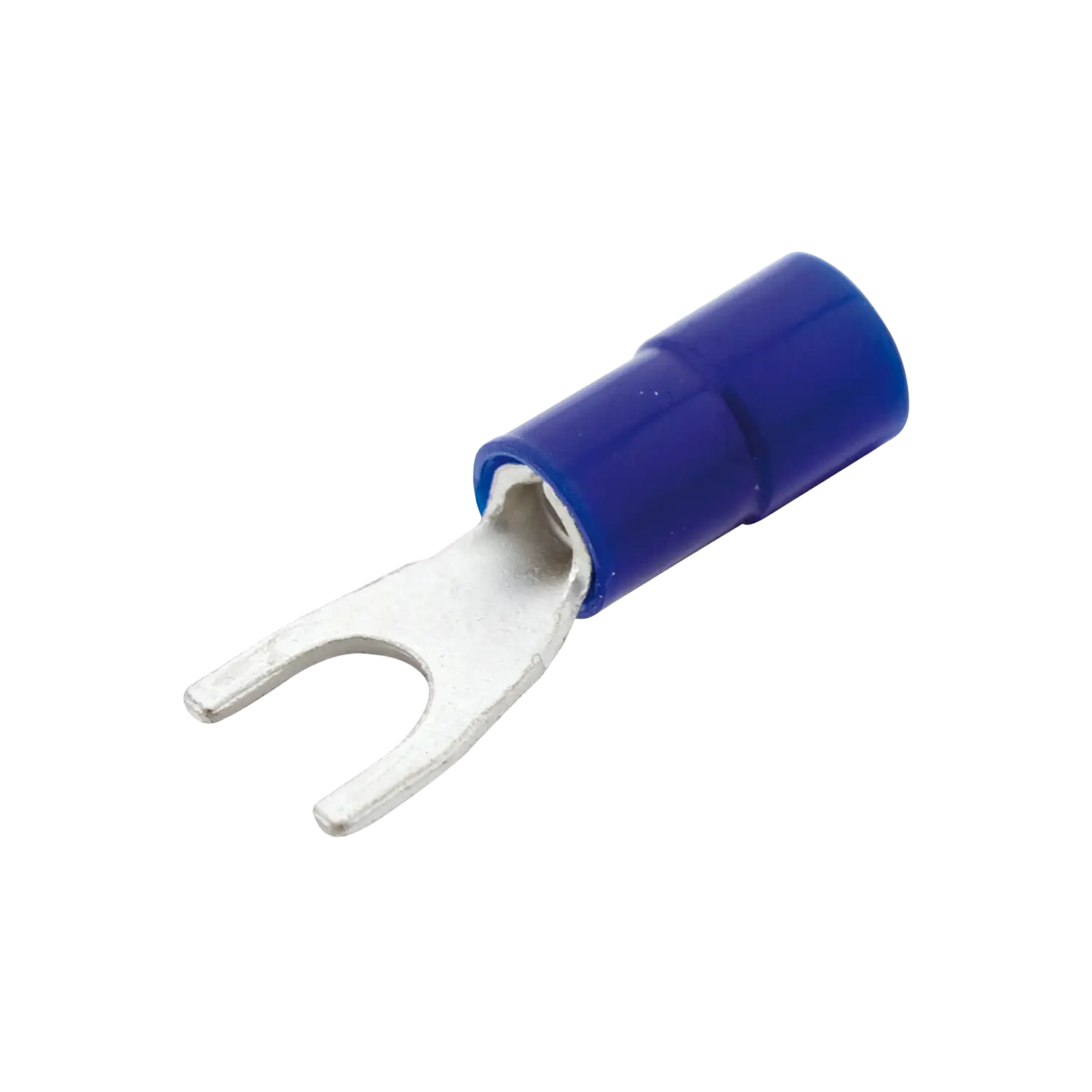

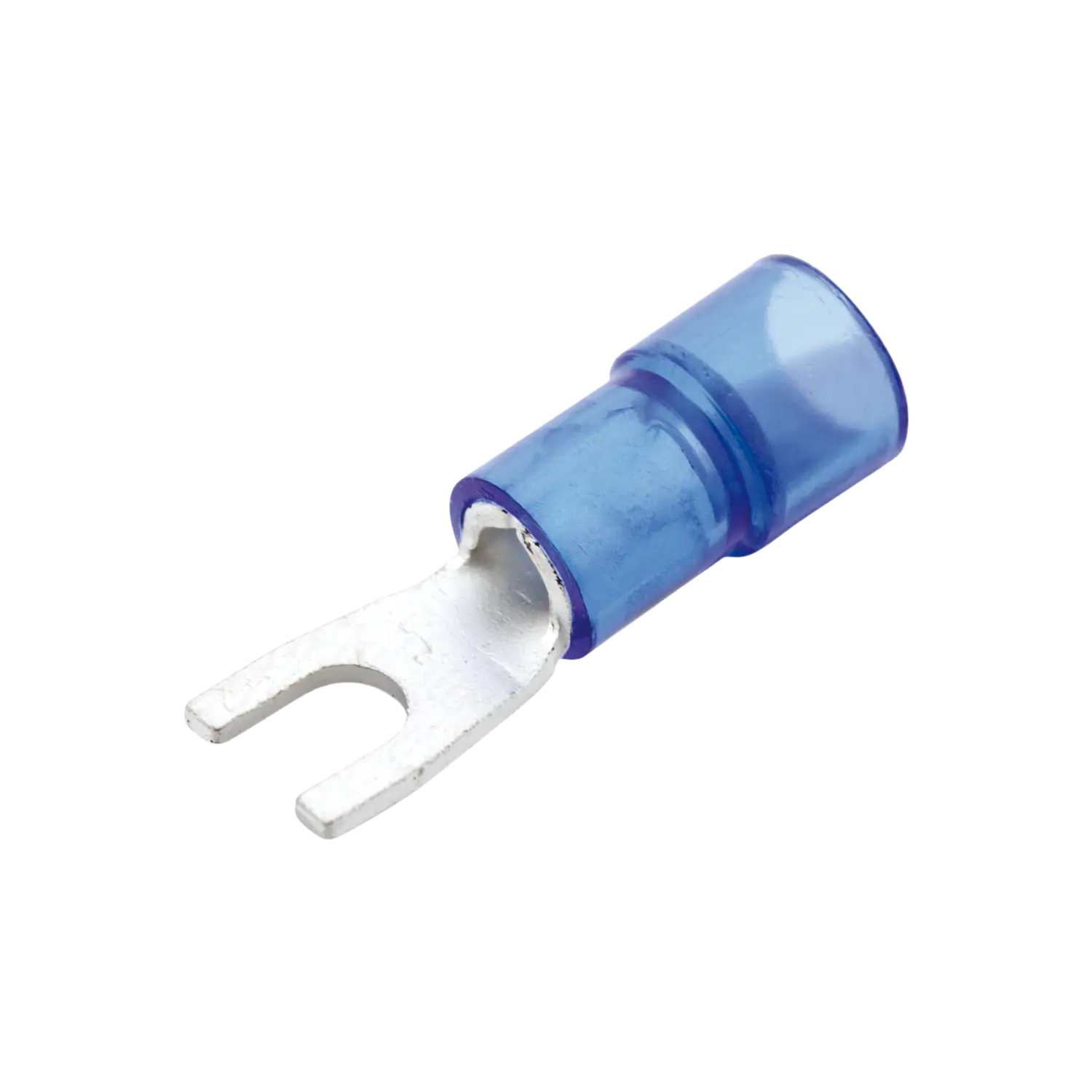

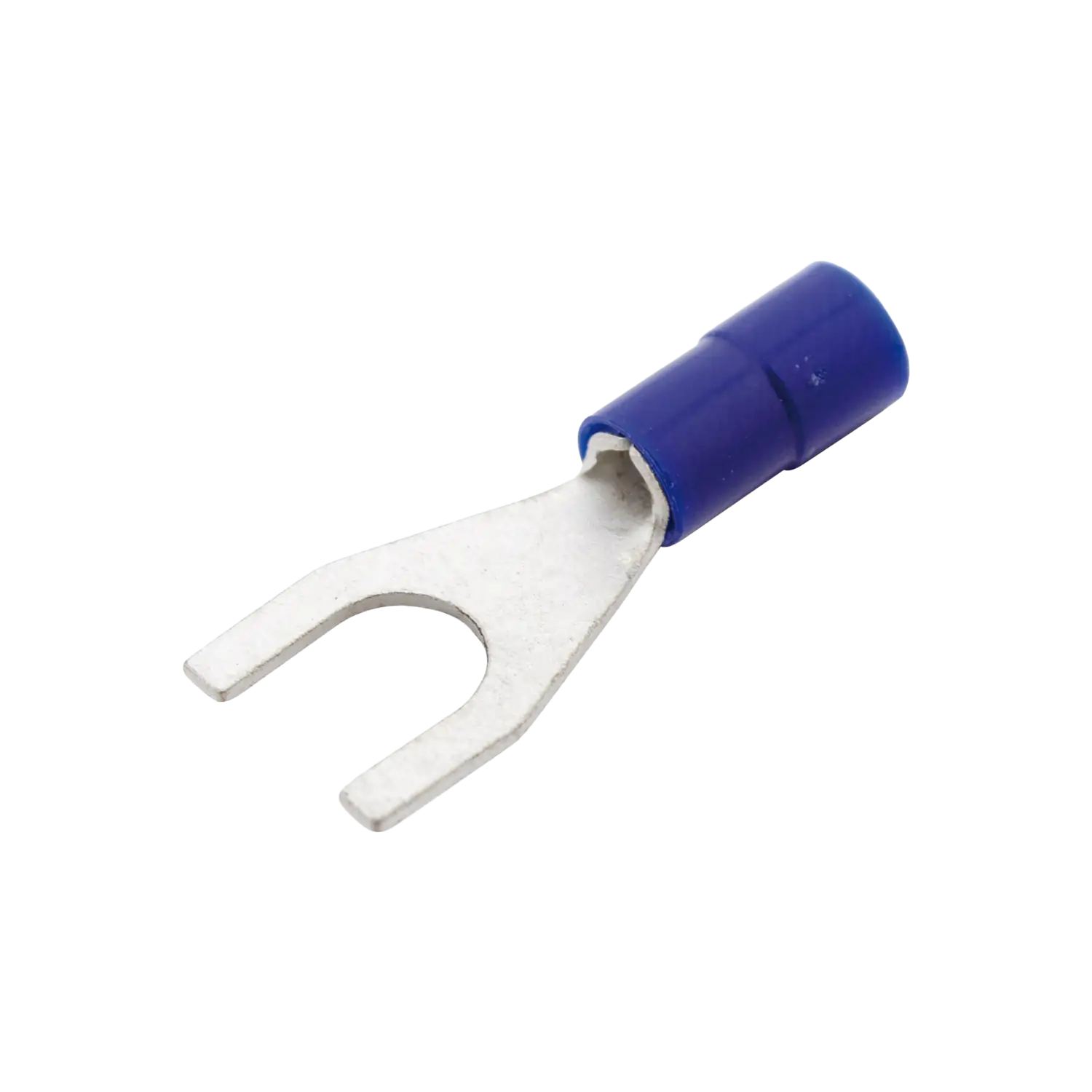

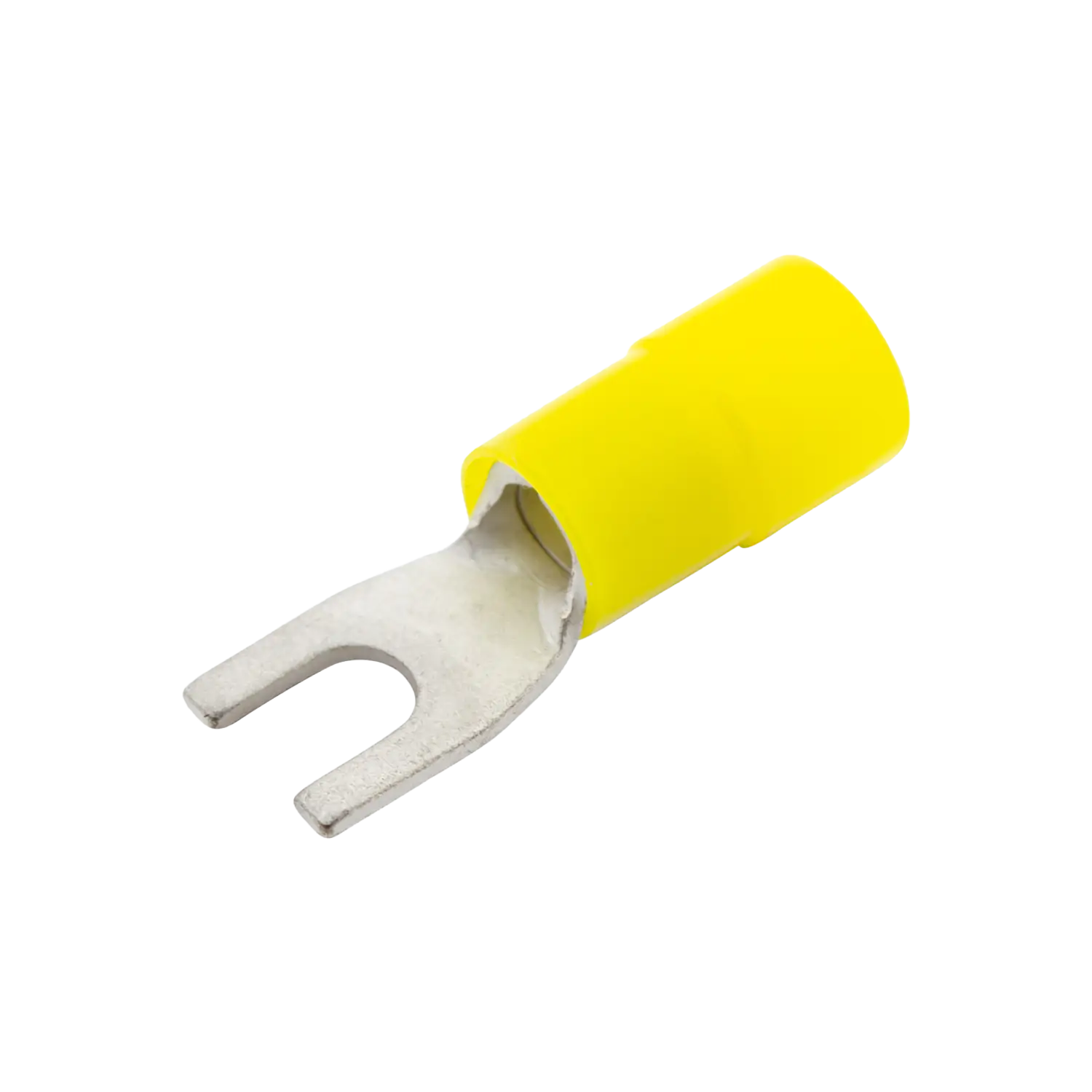

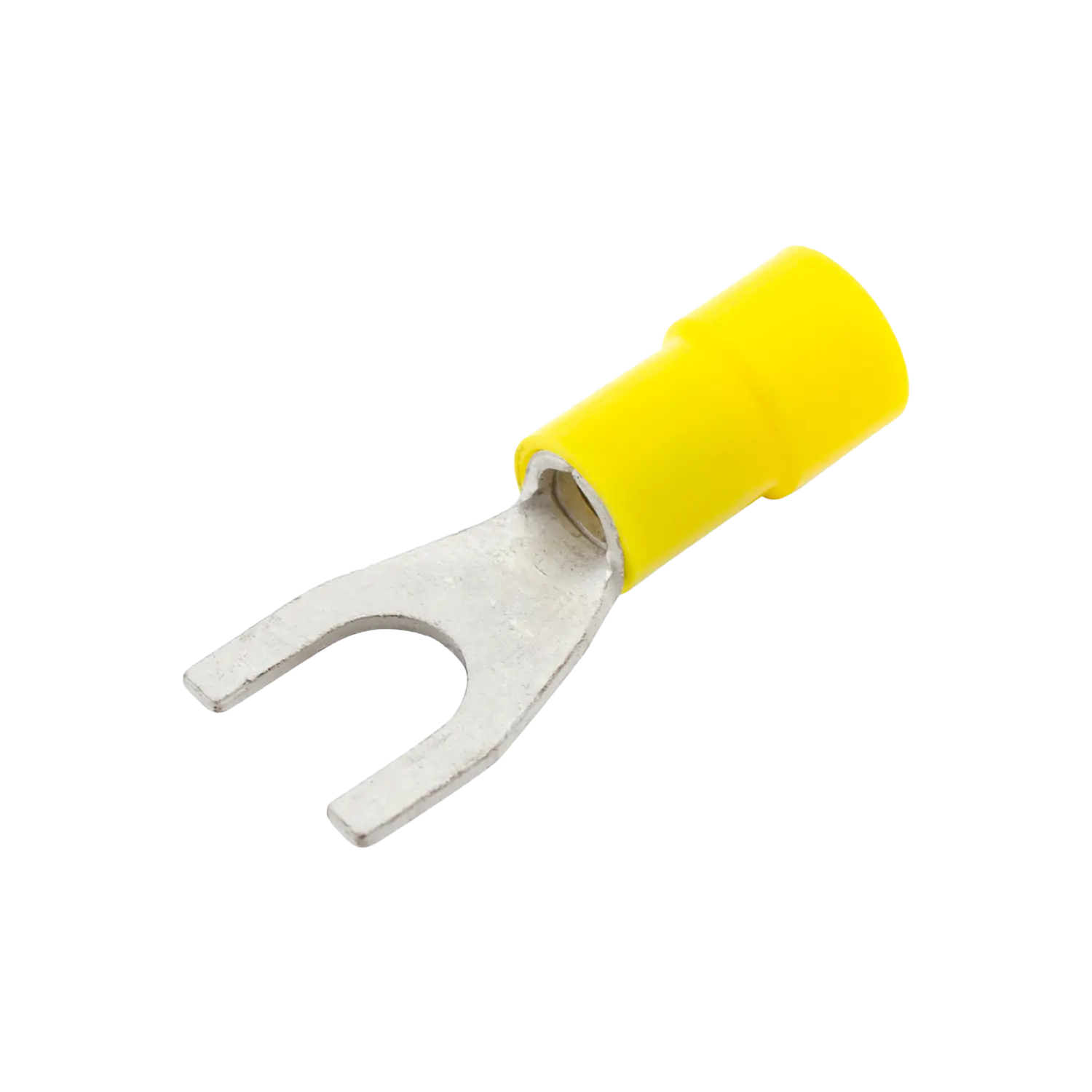

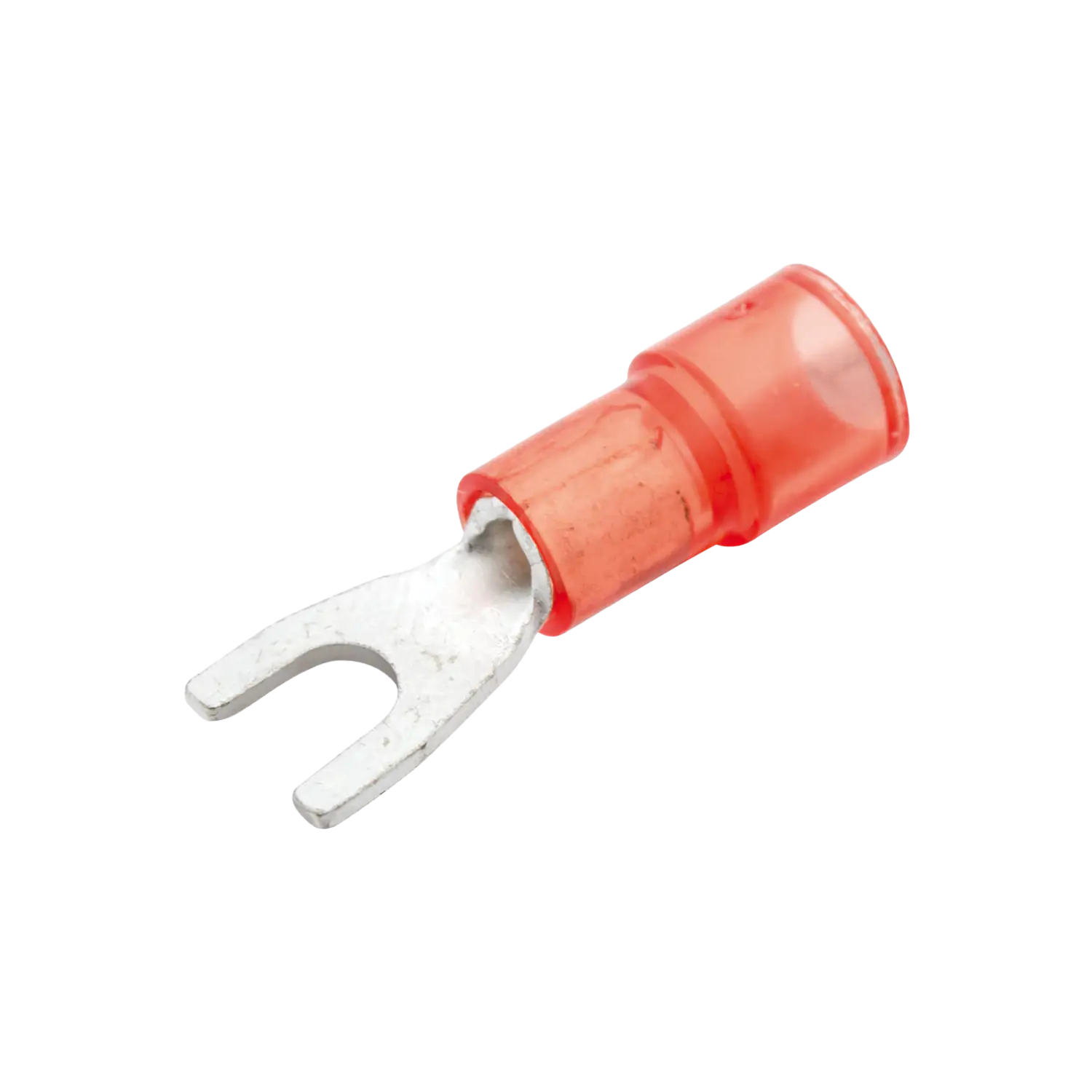

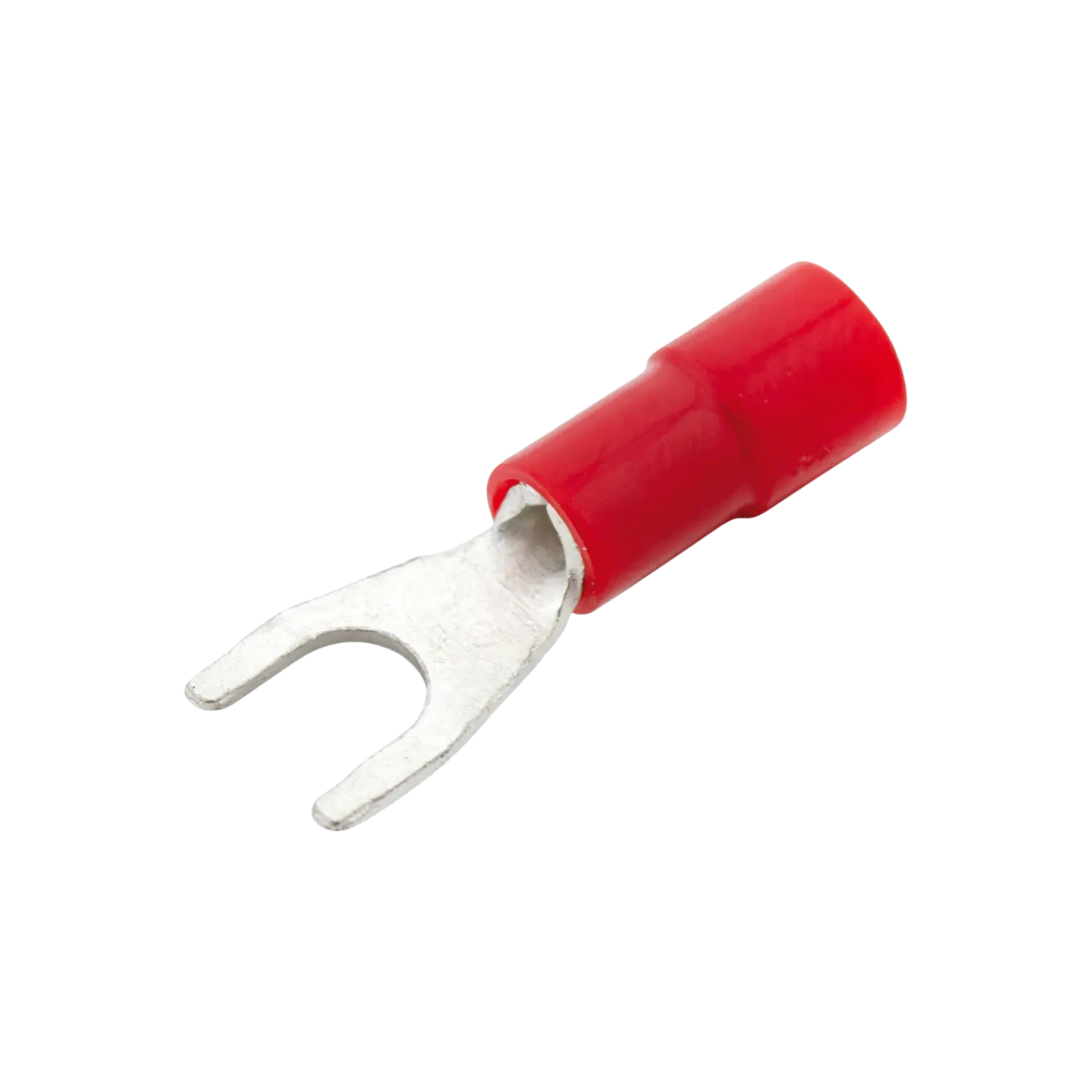

Isolierte Gabelkabelschuhe mit Polycarbonat-Isolierung

Isolierte HIL-QUICK® Gabelkabelschuhe verfügen über eine Kunststoff-Isolierhülse aus Polycarbonat. Die aufgeweitete Isolierhülse ist für harmonisierte Leitungen geeignet und erleichtert die sichere Aufnahme des Leiters im Anschlussbereich. Der angegebene Temperaturbereich liegt bei -10 °C bis +105 °C.

Je nach Ausführung stehen Gabelkabelschuhe mit unterschiedlichen Nennquerschnitten, Farben und DIN-Nenngrößen zur Verfügung. Die farbliche Kennzeichnung unterstützt die schnelle Zuordnung zum passenden Leiterquerschnitt. Zusätzlich können Varianten mit besonderen Isolationsmaterialeigenschaften, zum Beispiel halogenfreie Ausführungen, für entsprechende Anforderungen ausgewählt werden.

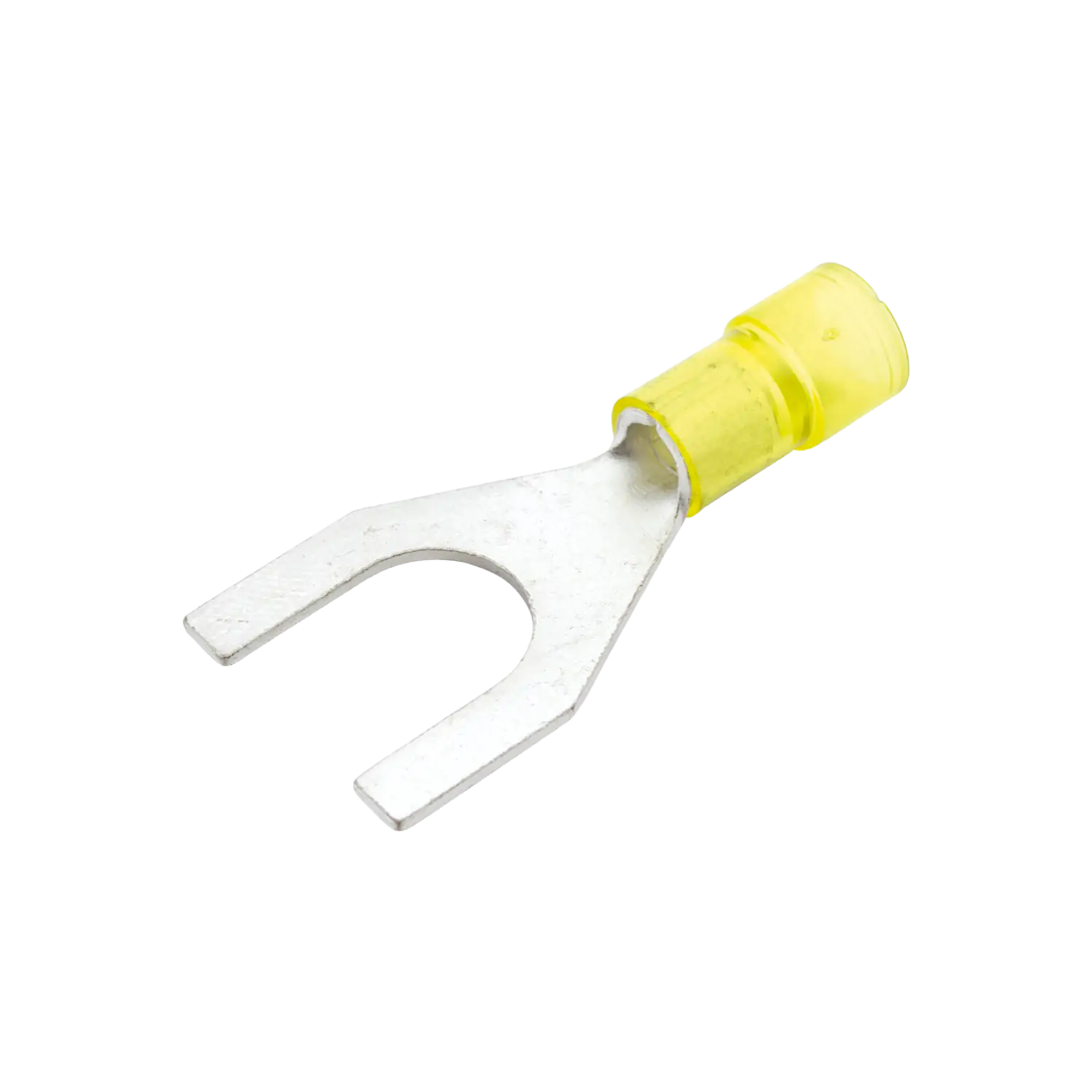

Gabelkabelschuhe mit langer Gabel

Gabelkabelschuhe mit langer Gabel sind für Anschlusssituationen geeignet, in denen eine längere Kontaktgeometrie benötigt wird. Die längere Gabelform kann die Montage an bestimmten Klemmstellen erleichtern und bietet mehr Spielraum bei der Positionierung am Anschlusspunkt.

Auch diese Ausführung ist mit Polycarbonat-Isolierung erhältlich und für einen Temperaturbereich von -10 °C bis +105 °C ausgelegt.

Den passenden Gabelkabelschuh auswählen

Bei der Auswahl eines Gabelkabelschuhs sollten Leiterquerschnitt, Schraub- oder Klemmanschluss, Nenngröße und Ausführung zusammenpassen. Der Nennquerschnitt muss zum verwendeten Leiter passen, damit die Crimpverbindung mechanisch fest und elektrisch zuverlässig ausgeführt werden kann.

Die Gabelweite richtet sich nach der Anschlussstelle und der verwendeten Schraube. Isolierte Gabelkabelschuhe bieten zusätzlichen Schutz im Anschlussbereich und erleichtern durch unterschiedliche Farben die Orientierung.

Unisolierte Gabelkabelschuhe eignen sich für Anwendungen, bei denen eine separate Isolation vorgesehen ist oder eine besonders kompakte Verbindung benötigt wird. Varianten mit langer Gabel kommen zum Einsatz, wenn die Anschlusssituation eine erweiterte Gabelform erfordert.

HIL-QUICK® Gabelkabelschuhe bei HILPRESS kaufen

Mit HIL-QUICK® Gabelkabelschuhen erhalten Sie Quetschkabelschuhe für präzise Crimpverbindungen in elektrotechnischen Anwendungen. Die Filter im Onlineshop helfen dabei, die passende Ausführung nach Isolationsmaterial, Farbe, Nennquerschnitt, Nenngröße, Material und weiteren technischen Merkmalen einzugrenzen.

Bestellnummern mit dem Zusatz K kennzeichnen Kleinverpackungen.

FAQ zu Gabelkabelschuhen

Was ist ein Gabelkabelschuh?

Ein Gabelkabelschuh ist ein Kabelschuh mit offener Gabelform. Er wird auf einen Leiter gecrimpt und anschließend an einer Schraub- oder Klemmstelle befestigt.

Wann verwendet man Gabelkabelschuhe?

Gabelkabelschuhe werden verwendet, wenn elektrische Leiter sicher angeschlossen werden sollen und die Schraube am Anschlusspunkt nicht vollständig entfernt werden muss.

Was ist der Unterschied zwischen Ringkabelschuh und Gabelkabelschuh?

Ein Ringkabelschuh besitzt eine geschlossene Ringöse, ein Gabelkabelschuh eine offene Gabel. Die offene Form erleichtert die Montage, während die geschlossene Ringform eine besonders sichere Umschließung der Schraube bietet.

Welche Isolierung haben HIL-QUICK® Gabelkabelschuhe?

Die isolierten HIL-QUICK® Gabelkabelschuhe sind mit einer Polycarbonat-Isolierhülse erhältlich. Je nach Ausführung stehen auch Varianten mit besonderen Anforderungen wie halogenfreien Eigenschaften zur Verfügung.

Wofür eignet sich eine lange Gabel?

Eine lange Gabel eignet sich für Anschlusssituationen, bei denen eine längere Kontaktform oder mehr Spielraum beim Positionieren am Anschluss benötigt wird.

Was bedeutet der Zusatz K bei der Bestellnummer?

Der Zusatz K bei der Bestellnummer kennzeichnet eine Kleinverpackung.
