Ringkabelschuhe mit Isolation
Entdecken Sie unser Sortiment an isolierten Ringkabelschuhen der Serie HIL-QUICK®. Wir bieten Ihnen Lösungen nach DIN 46237 sowie weitere Ausführungen. Wir führen sowohl gelötete als auch ungelötete Varianten. Neben Standardgrößen umfasst unser Portfolio auch Mini- und XXL-Formate, um unterschiedlichsten Querschnittsanforderungen gerecht zu werden.
Ausführungen
Ihr passendes Produkt finden Sie mit Hilfe unser praktischen Filter.
|
Artikel Nr.
|
Bild |
Name
|
Ausführung
|
Nenngröße
DIN
|
Farbe
|
Isolationsmaterial
|
Nennquerschnitt
mm²
|
|---|---|---|---|---|---|---|---|
| 10450 |
|

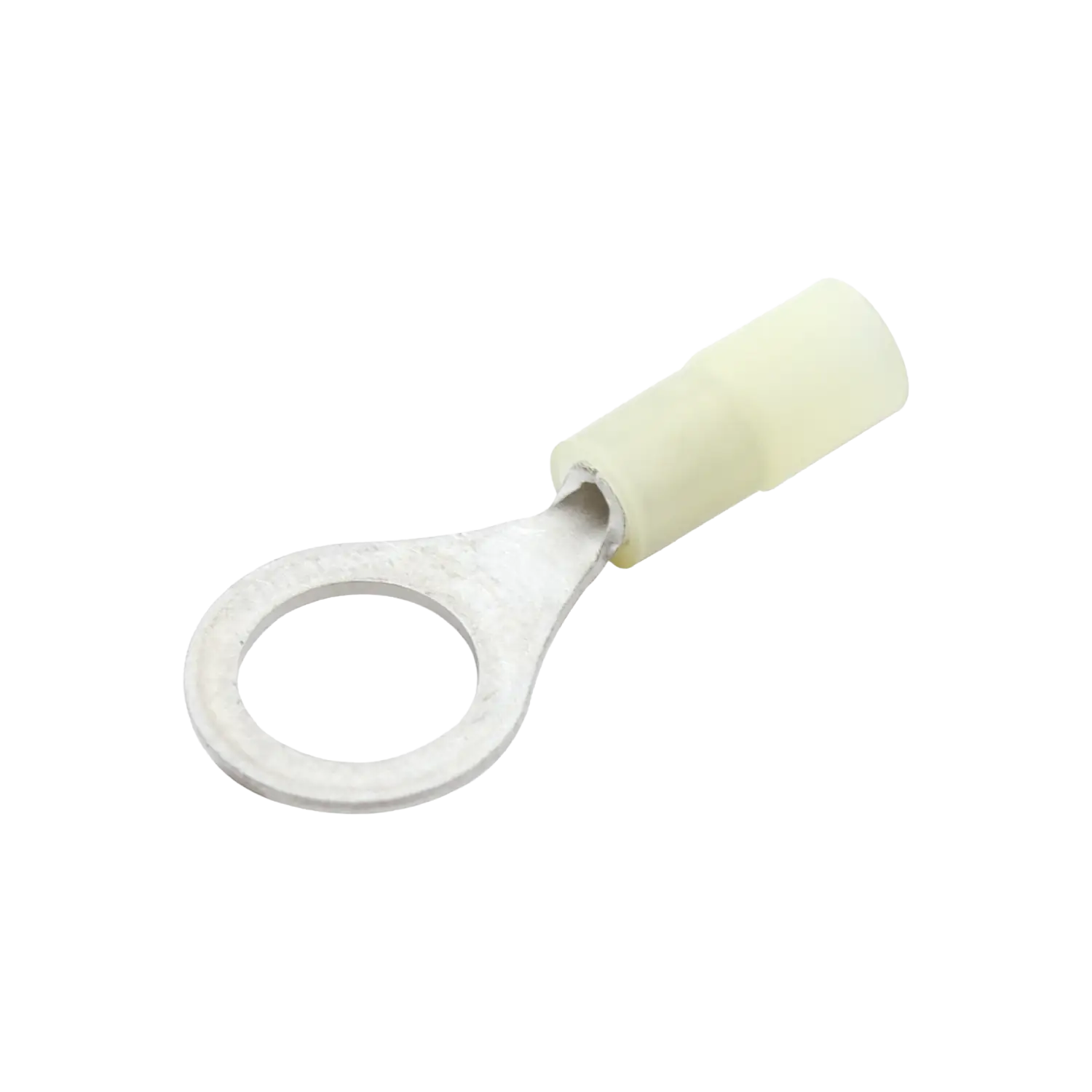

HIL-QUICK® Quetschkabelschuh Ringform "Mini", Polyamid, A 2 - 0,5, 1000 Stk. |
Ausführung
|
Nenngröße
A - 2 - 0,5
DIN
|
Farbe
weiß
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
0,1 - 0,5
mm²
|
| 10452 |
|
HIL-QUICK® Quetschkabelschuh Ringform "Mini", Polyamid, A 3 - 0,5, 1000 Stk. |
Ausführung
|
Nenngröße
A - 3 - 0,5
DIN
|
Farbe
weiß
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
0,1 - 0,5
mm²
|
| 10454 |
|
HIL-QUICK® Quetschkabelschuh Ringform "Mini", Polyamid, A 4 - 0,5, 1000 Stk. |
Ausführung
|
Nenngröße
A - 4 - 0,5
DIN
|
Farbe
weiß
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
0,1 - 0,5
mm²
|
| 10455 |
|
HIL-QUICK® Quetschkabelschuh Ringform "Mini", Polyamid, A 5 - 0,5, 1000 Stk. |
Ausführung
|
Nenngröße
A - 5 - 0,5
DIN
|
Farbe
weiß
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
0,1 - 0,5
mm²
|

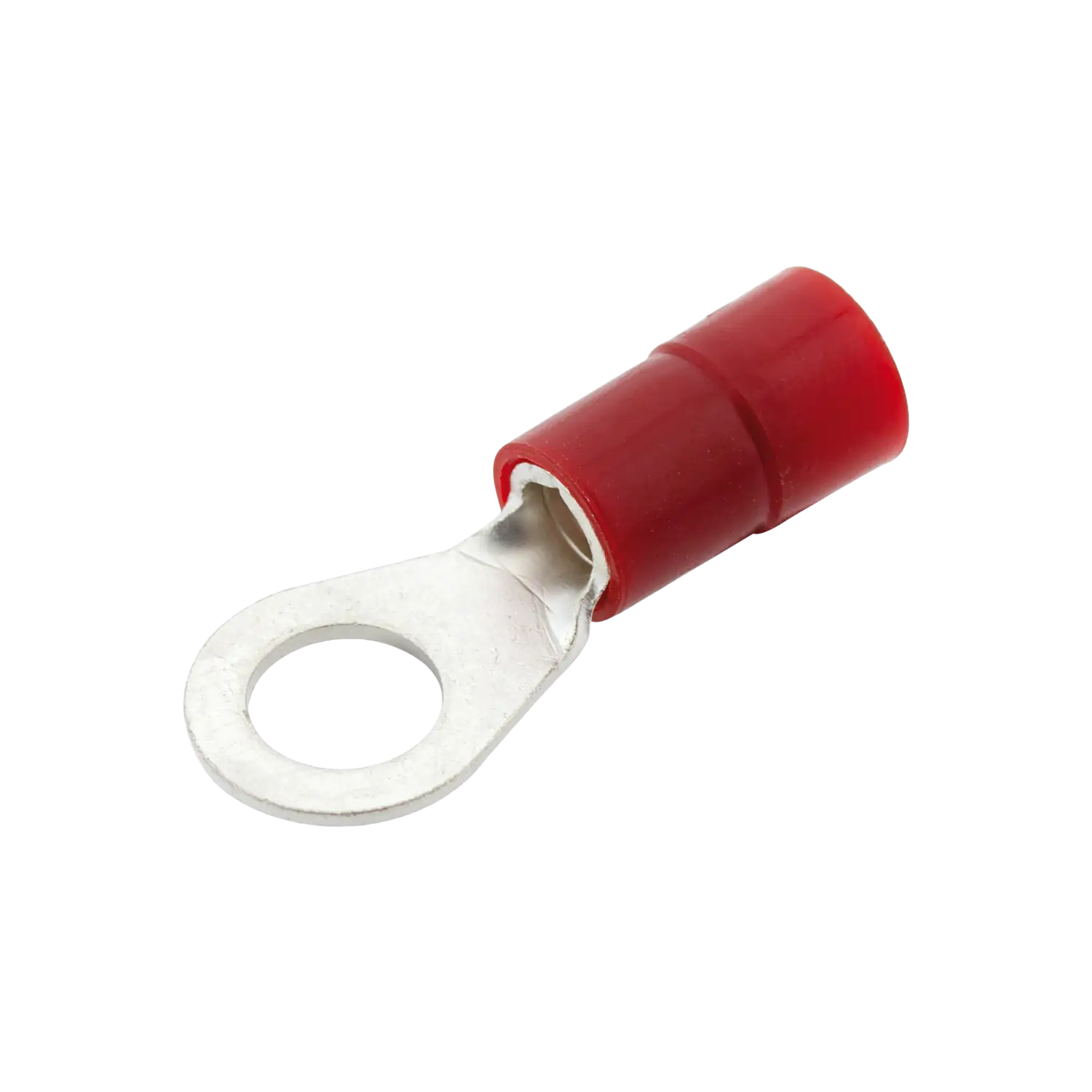

| 10513 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 10 - 10 |
Ausführung
gelötet
|
Nenngröße
A - 10 - 10
DIN
|
Farbe
rot
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
10
mm²
|
| 10581 PA |
|

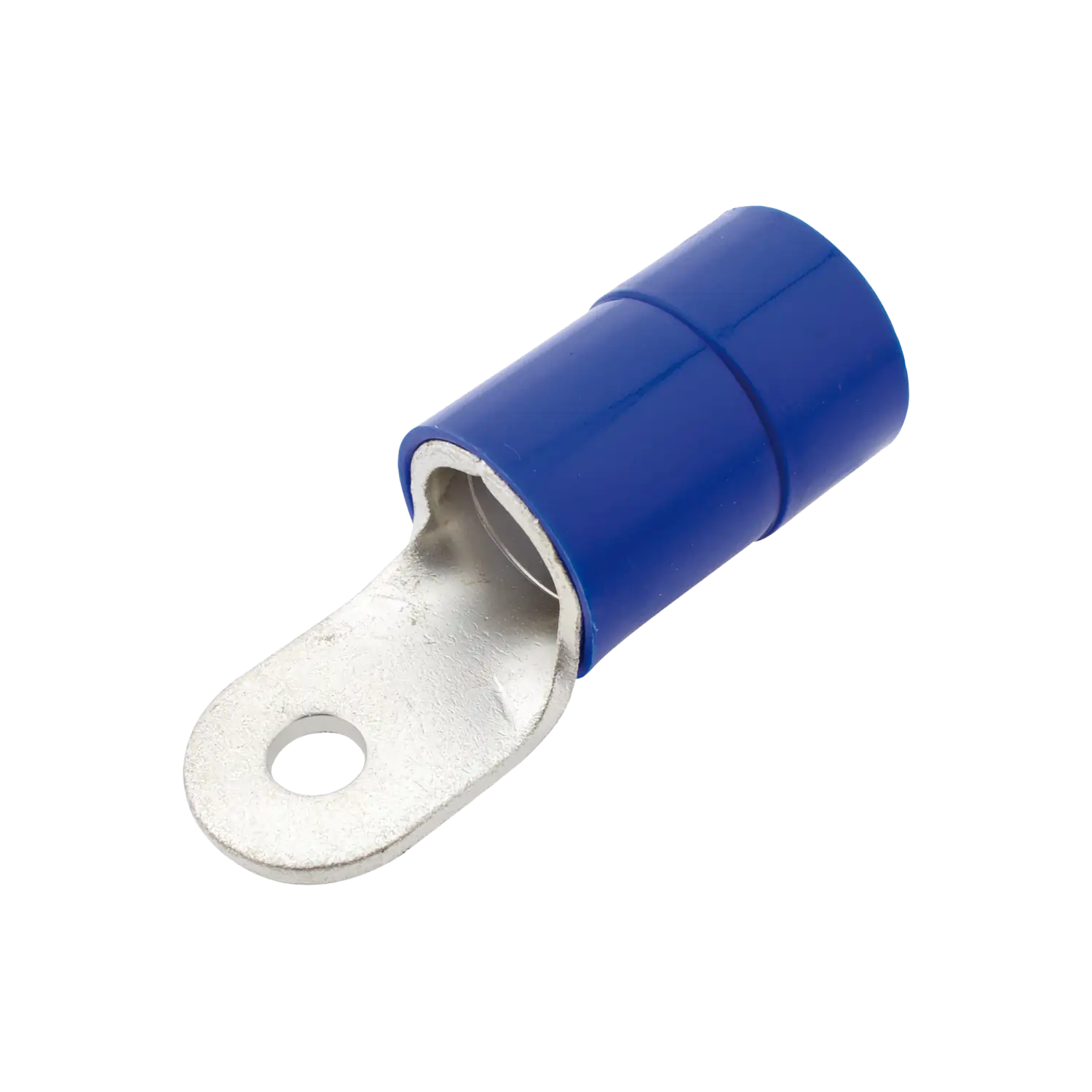

HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 10 - 120 |
Ausführung
gelötet
|
Nenngröße
A - 10 - 120
DIN
|
Farbe
blau
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
120
mm²
|
| 10590 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 10 - 150 |
Ausführung
gelötet
|
Nenngröße
A - 10 - 150
DIN
|
Farbe
gelb
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
150
mm²
|

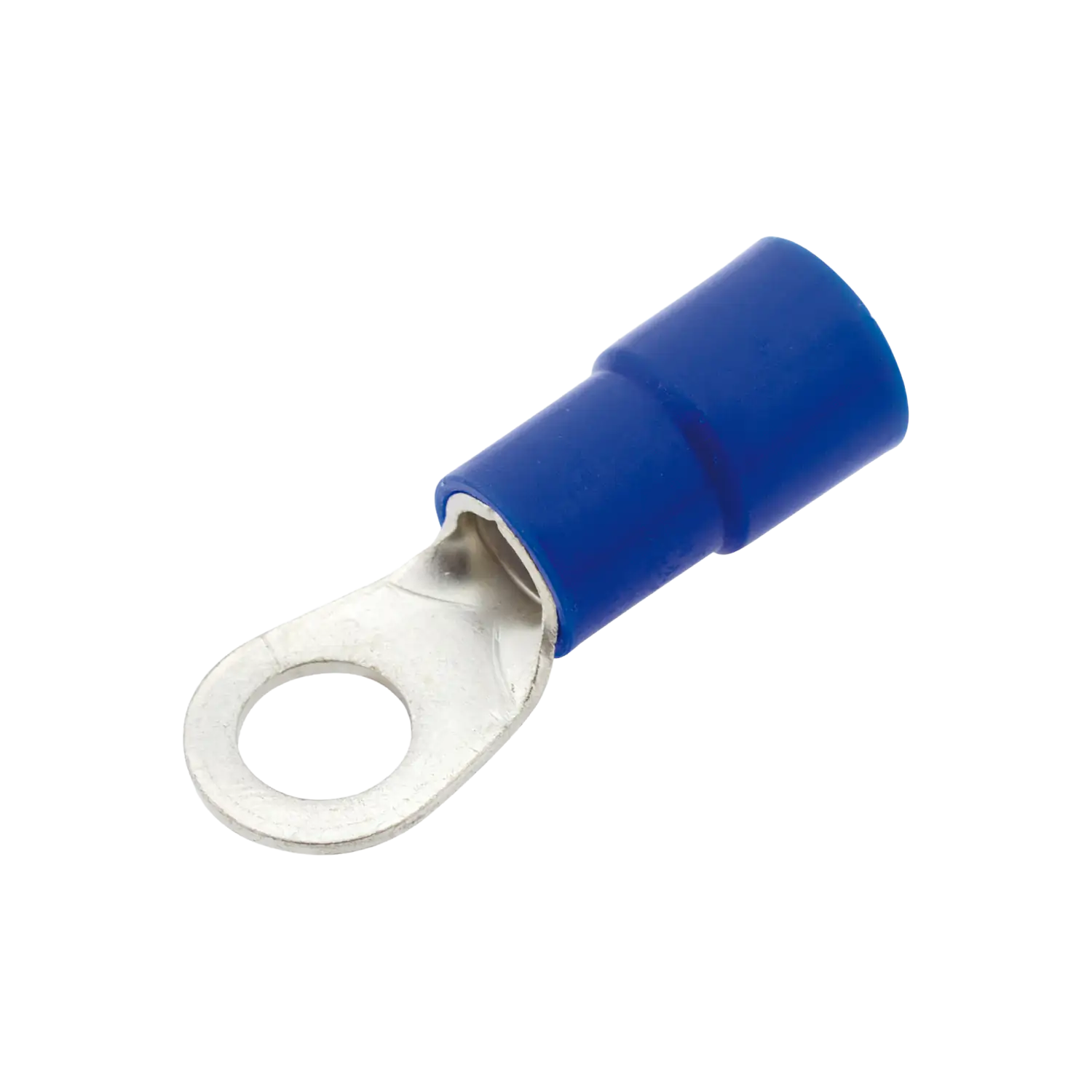

| 10523 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 10 - 16 |
Ausführung
gelötet
|
Nenngröße
A - 10 - 16
DIN
|
Farbe
blau
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
16
mm²
|
| 10533 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 10 - 25 |
Ausführung
gelötet
|
Nenngröße
A - 10 - 25
DIN
|
Farbe
gelb
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
25
mm²
|
| 10542 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 10 - 35 |
Ausführung
gelötet
|
Nenngröße
A - 10 - 35
DIN
|
Farbe
rot
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
35
mm²
|
| 10552 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 10 - 50 |
Ausführung
gelötet
|
Nenngröße
A - 10 - 50
DIN
|
Farbe
blau
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
50
mm²
|
| 10562 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 10 - 70 |
Ausführung
gelötet
|
Nenngröße
A - 10 - 70
DIN
|
Farbe
gelb
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
70
mm²
|
| 10571 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 10 - 95 |
Ausführung
gelötet
|
Nenngröße
A - 10 - 95
DIN
|
Farbe
rot
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
95
mm²
|
| 10514 PA |
|

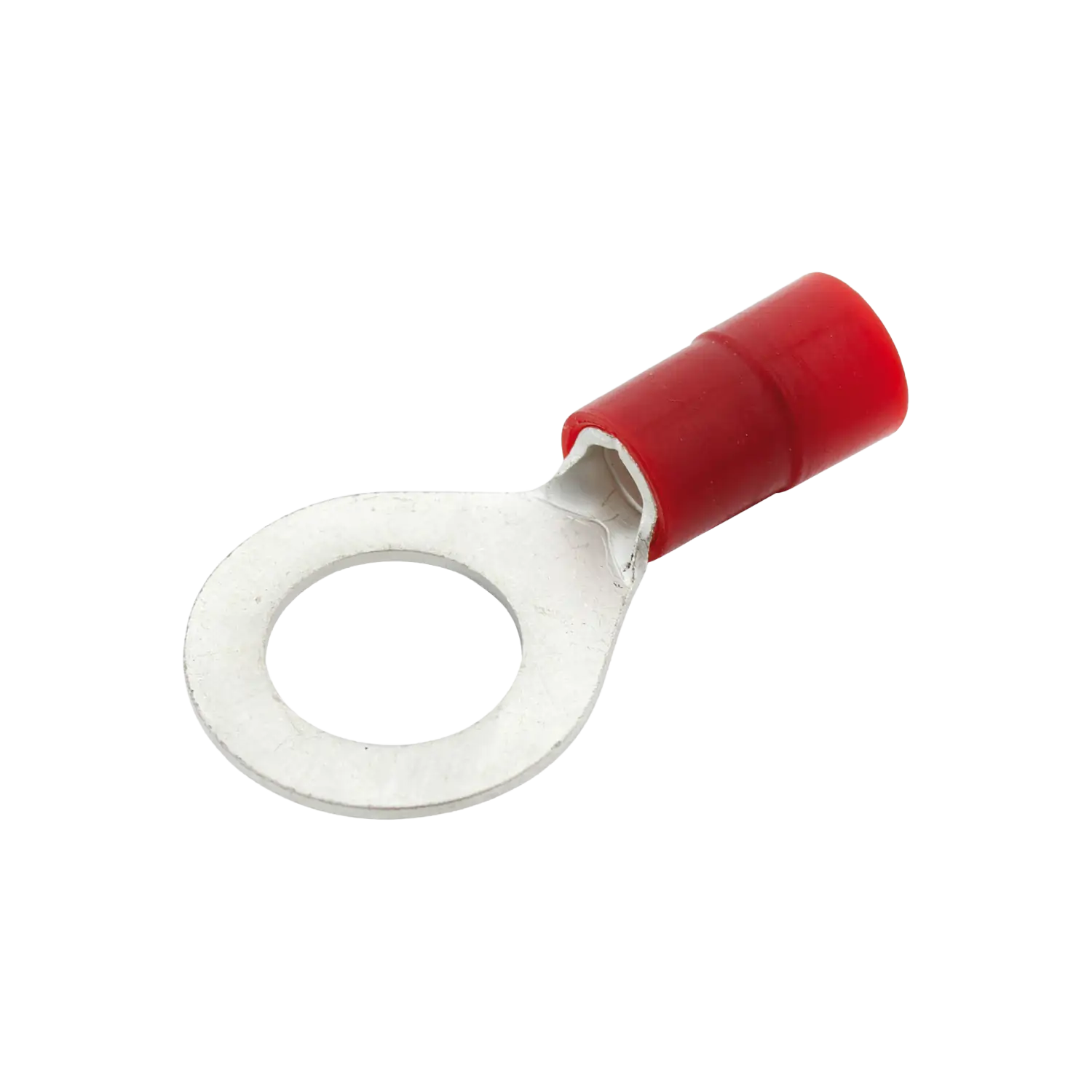

HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 12 - 10 |
Ausführung
gelötet
|
Nenngröße
A - 12 - 10
DIN
|
Farbe
rot
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
10
mm²
|
| 10582 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 12 - 120 |
Ausführung
gelötet
|
Nenngröße
A - 12 - 120
DIN
|
Farbe
blau
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
120
mm²
|
| 10591 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 12 - 150 |
Ausführung
gelötet
|
Nenngröße
A - 12 - 150
DIN
|
Farbe
gelb
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
150
mm²
|
| 10524 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 12 - 16 |
Ausführung
gelötet
|
Nenngröße
A - 12 - 16
DIN
|
Farbe
blau
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
16
mm²
|
| 10534 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 12 - 25 |
Ausführung
gelötet
|
Nenngröße
A - 12 - 25
DIN
|
Farbe
gelb
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
25
mm²
|
| 10543 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 12 - 35 |
Ausführung
gelötet
|
Nenngröße
A - 12 - 35
DIN
|
Farbe
rot
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
35
mm²
|
| 10553 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 12 - 50 |
Ausführung
gelötet
|
Nenngröße
A - 12 - 50
DIN
|
Farbe
blau
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
50
mm²
|
| 10563 PA |
|

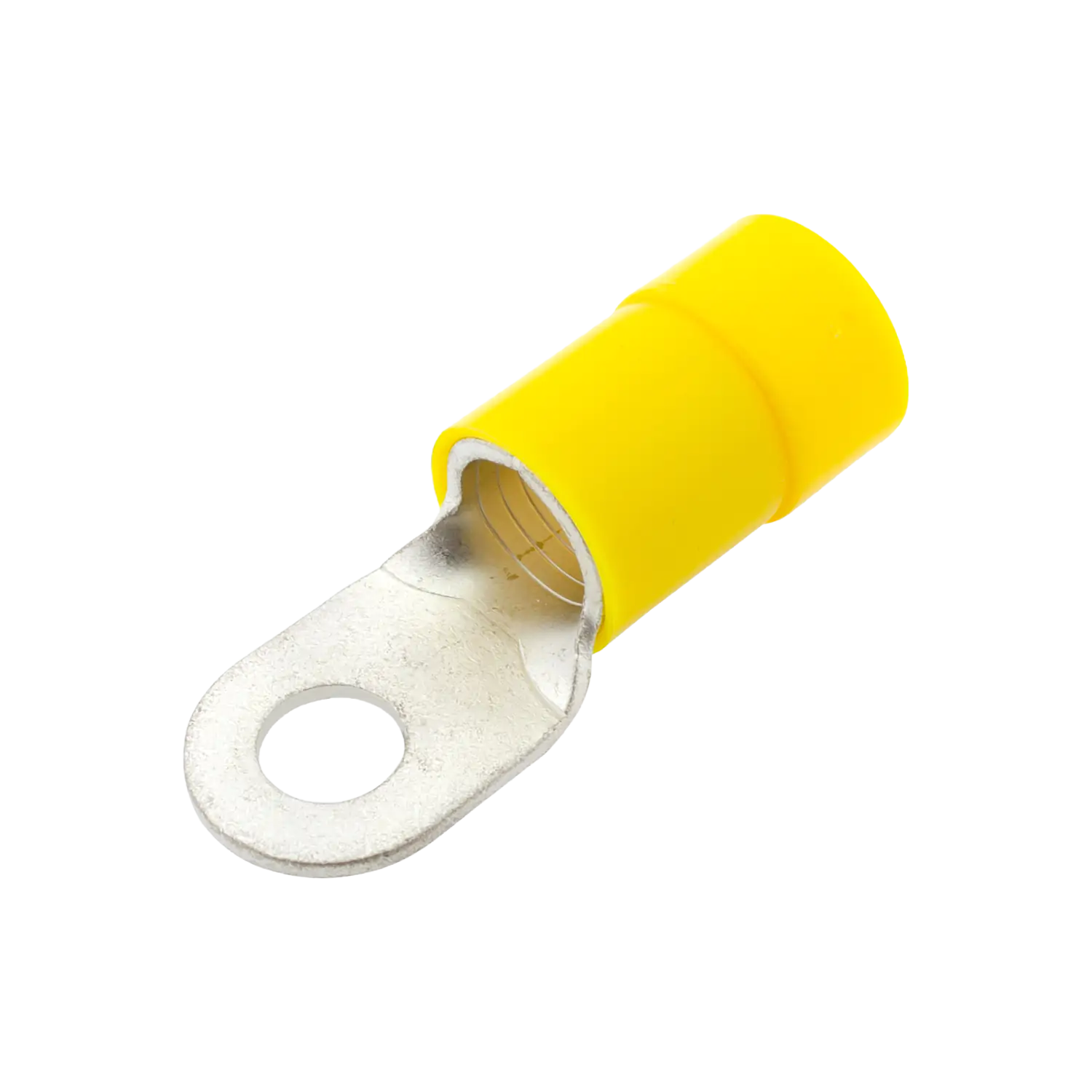

HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 12 - 70 |
Ausführung
gelötet
|
Nenngröße
A - 12 - 70
DIN
|
Farbe
gelb
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
70
mm²
|
| 10572 PA |
|
HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 12 - 95 |
Ausführung
gelötet
|
Nenngröße
A - 12 - 95
DIN
|
Farbe
rot
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
95
mm²
|
| 10583 PA |
|

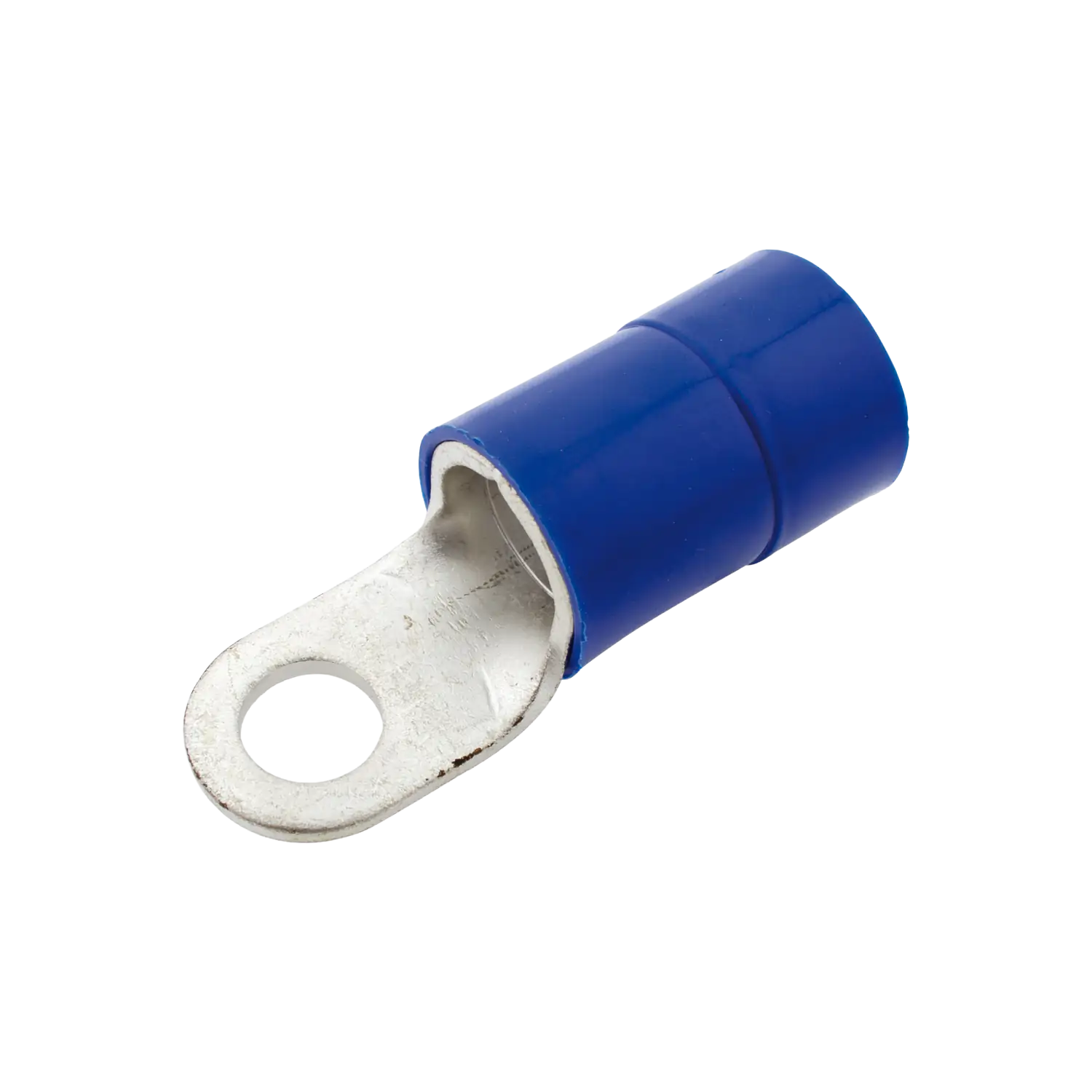

HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 16 - 120 |
Ausführung
gelötet
|
Nenngröße
A - 16 - 120
DIN
|
Farbe
blau
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
120
mm²
|
| 10592 PA |
|

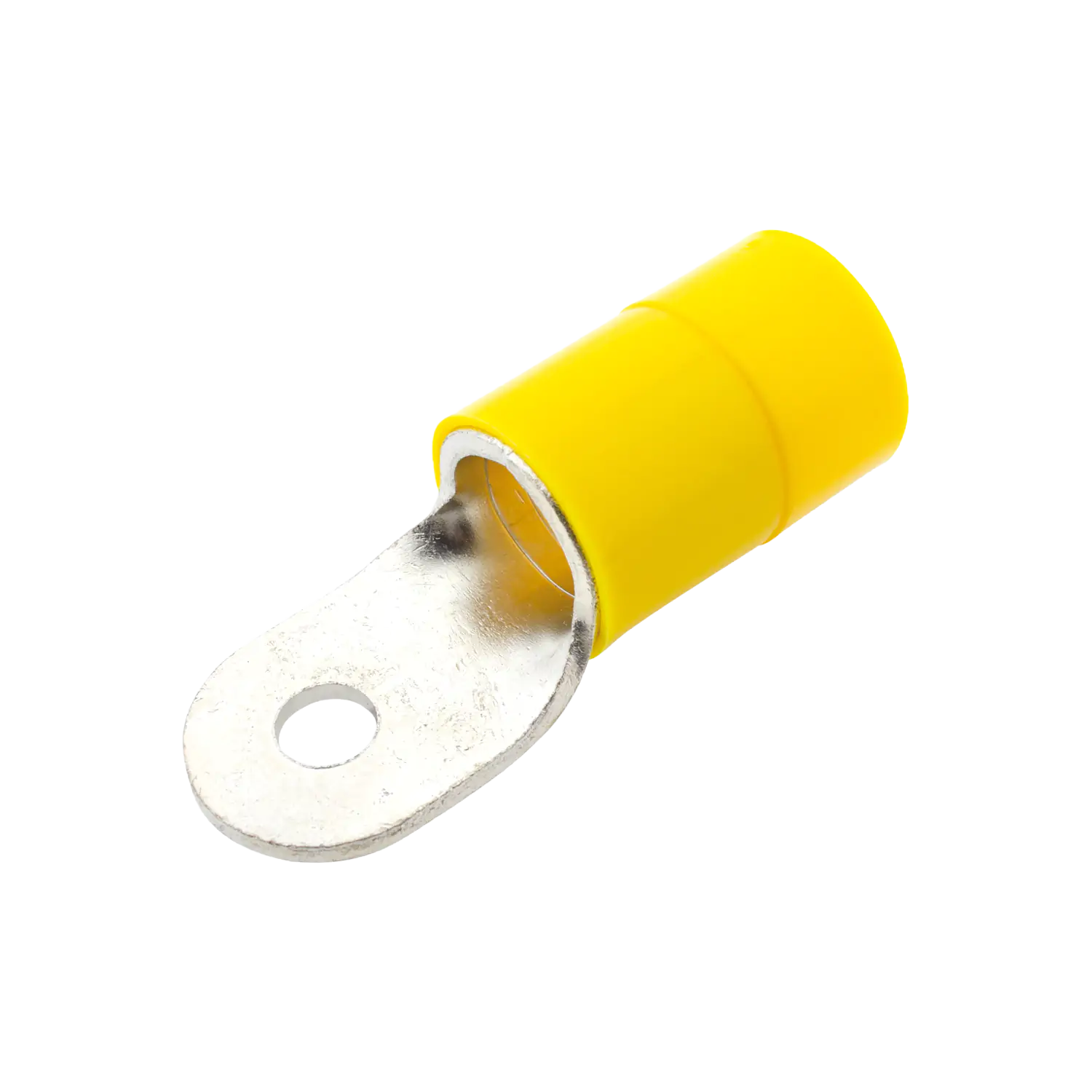

HIL-QUICK® Quetschkabelschuh Ringform, Polyamid (Nylon), A 16 - 150 |
Ausführung
gelötet
|
Nenngröße
A - 16 - 150
DIN
|
Farbe
gelb
|
Isolationsmaterial
Polyamid
|
Nennquerschnitt
150
mm²
|
Nicht das Passende gefunden?
Kein Problem – wir bieten auch individuelle Lösungen außerhalb unseres Standardsortiments an. Teilen Sie uns einfach Ihre Wünsche über unser Anfrageformular mit. Wir beraten Sie gerne persönlich!
Was bedeutet das Kabelschuh-Isolationsmaterial für den Temperaturbereich?
Unsere Ringkabelschuhe aus Polycarbonat sind für einen Temperaturbereich von -10 °C bis 105 °C ausgelegt. Unsere Kabelschuhe mit PVC-Isolation bis 70 °C. Für Anwendungen, die eine höhere Kältebeständigkeit erfordern, stellen wir Ihnen Ringkabelschuhe mit Polyamid-Isolierung zur Verfügung, die einen Einsatzbereich von -55 °C bis 105 °C abdecken.
Welche Normen und Zulassungen erfüllen die Ringkabelschuhe?
Unsere gelöteten Polycarbonat-Kabelschuhe entsprechen der DIN 46237. Die HIL-QUICK® Ringkabelschuhe sind UL-zugelassen und in den Polycarbonat-Ausführungen zudem halogenfrei, was sie für diverse industrielle Installationsumgebungen qualifiziert.
