Flachstecker
Entdecken Sie unsere Flackstecker für eine sichere und langlebige elektrische Verbindung in Ihren Installationen. Unsere Lösungen erfüllen höchste industrielle Standards und eignen sich für vielfältige Einsatzbereiche.
Ausführungen
Ihr passendes Produkt finden Sie mit Hilfe unser praktischen Filter.
|
Artikel Nr.
|
Bild |
Name
|
Form
|
Ausführung
|
Nenngröße
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
|
Isolationsmaterial
|
Steckdicke
mm
|
Nennquerschnitt
mm²
|
Steckbreite
mm
|
Ausführung |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

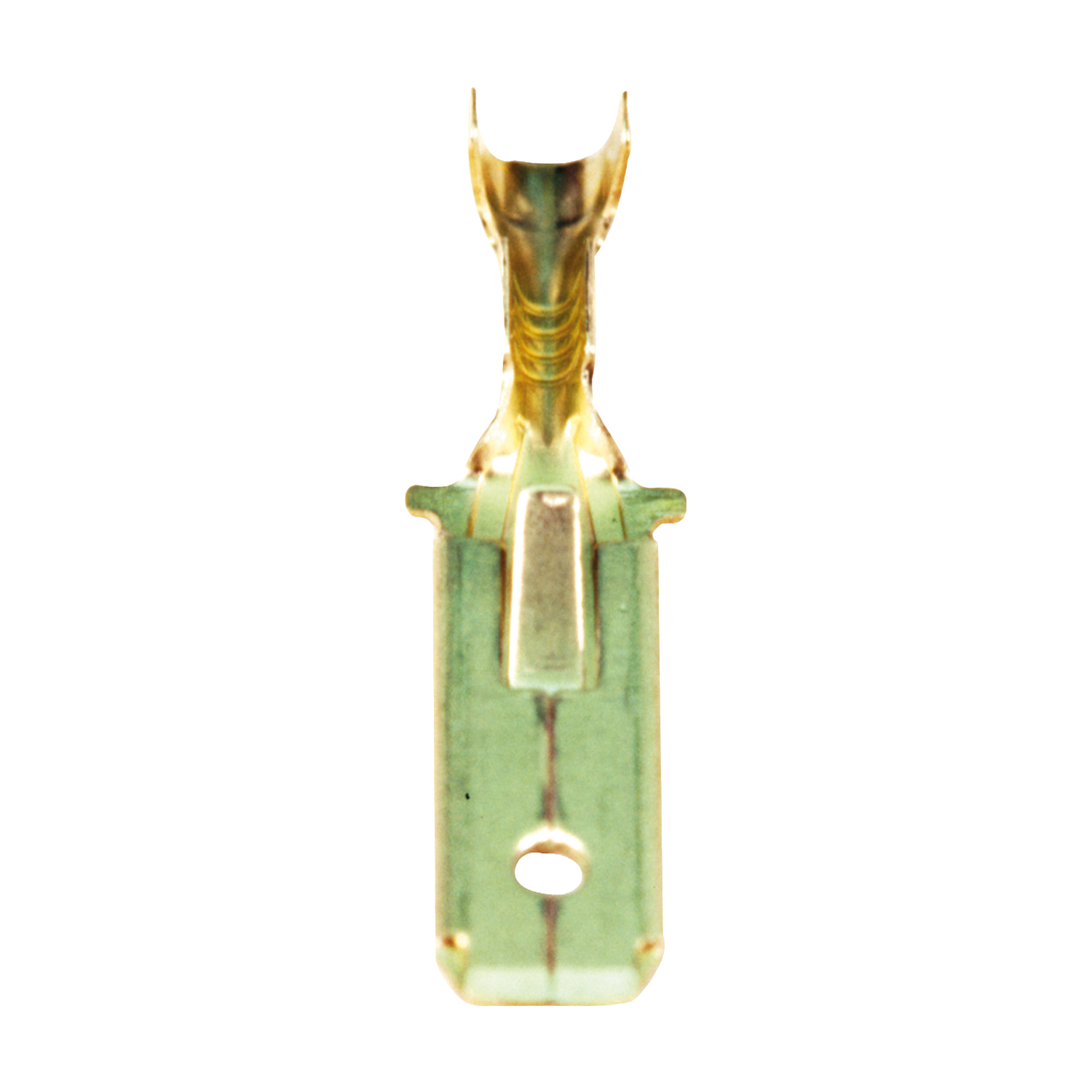

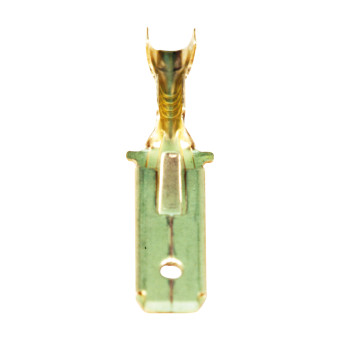

| 45054.123.204 |
|
Flachstecker, > 1 - 2,5, 1000 Stk. |
Form
A
|
Ausführung
|
Nenngröße
DIN 46343 B 6,3 - 2,5 Teil 3
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
> 1 - 2,5
mm²
|
Steckbreite
6,3
mm
|
|

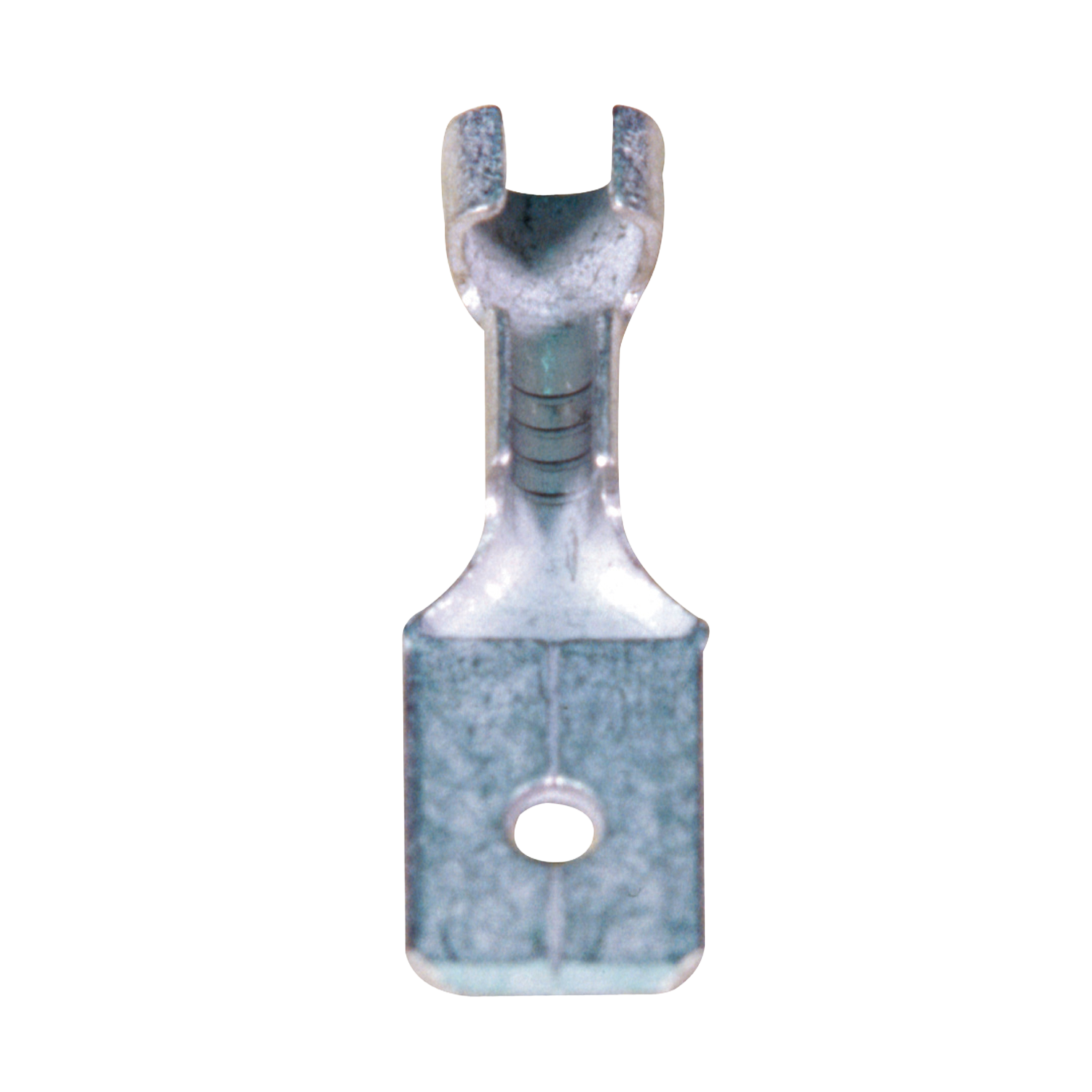

| 45259.123.211 |
|
Flachstecker, > 1 - 2,5, 1000 Stk. |
Form
B
|
Ausführung
|
Nenngröße
DIN 46248 A 6,3 - 2,5 Teil 3
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
> 1 - 2,5
mm²
|
Steckbreite
6,3
mm
|
|
| 45054.123.211 |
|
Flachstecker, > 1 - 2,5, 1000 Stk. |
Form
A
|
Ausführung
|
Nenngröße
DIN 46343 B 6,3 - 2,5 Teil 3
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
> 1 - 2,5
mm²
|
Steckbreite
6,3
mm
|
|

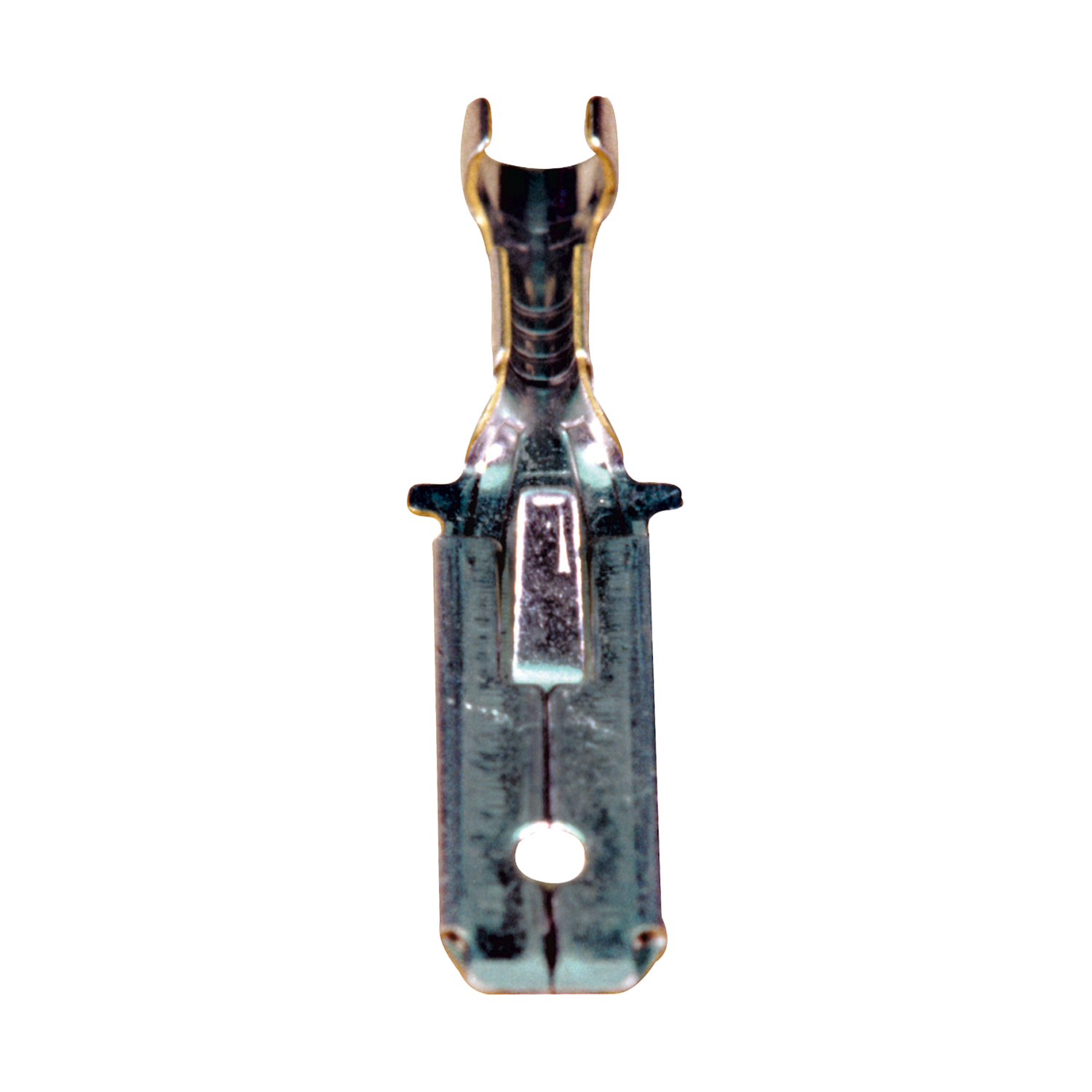

| 45698.123.211 |
|
Flachstecker, > 2,5 - 6, 1000 Stk. |
Form
A
|
Ausführung
|
Nenngröße
DIN 46343 B 6,3 - 6 Teil 3
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
> 2,5 - 6
mm²
|
Steckbreite
6,3
mm
|
|
| 45297.123.211 |
|
Flachstecker, 0,5 - 1, 1000 Stk. |
Form
A
|
Ausführung
|
Nenngröße
DIN 46343 B 6,3 - 1 Teil 3
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
0,5 - 1
mm²
|
Steckbreite
6,3
mm
|
|

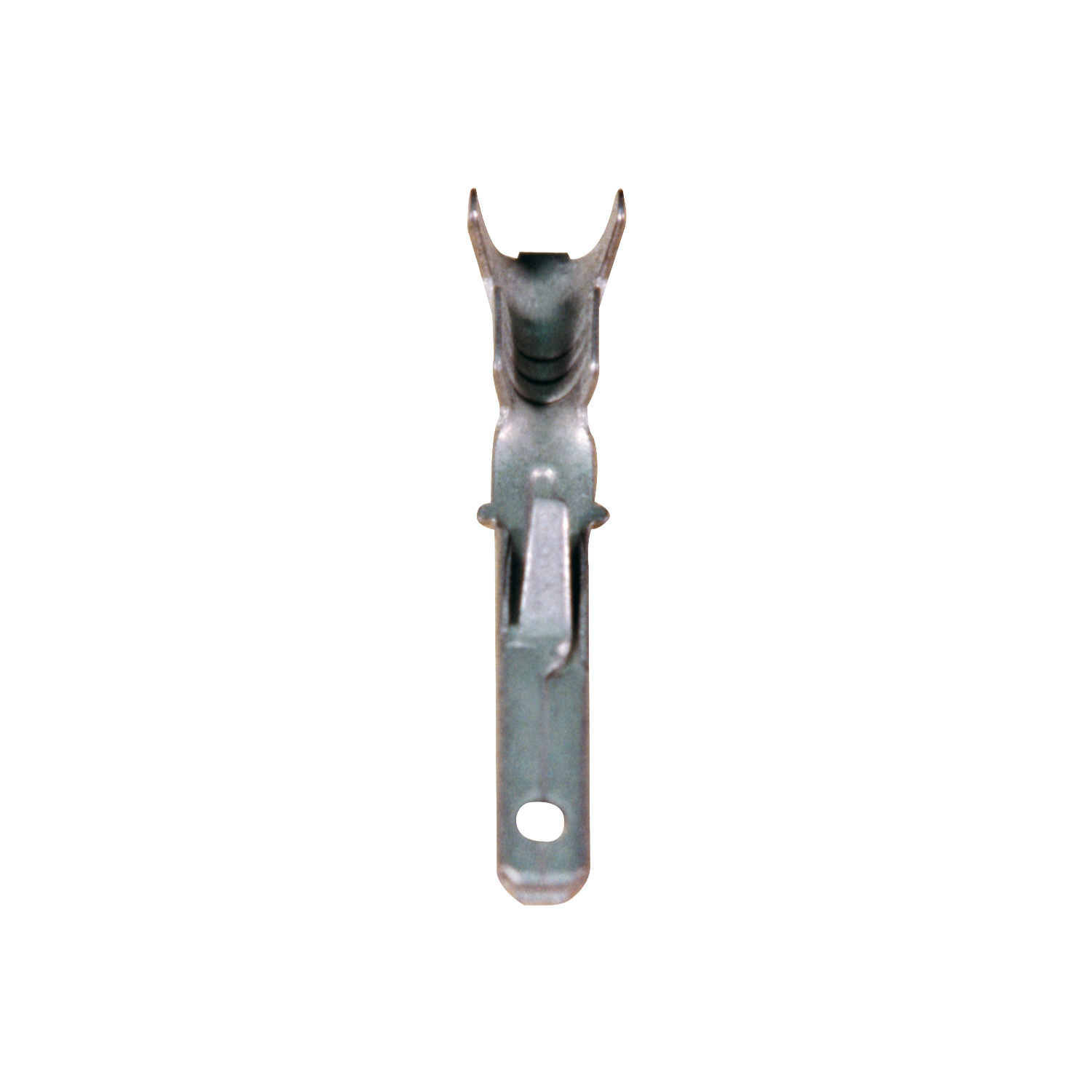

| 45628.123.211 |
|
Flachstecker, 0,5 - 1, 1000 Stk. |
Form
A
|
Ausführung
|
Nenngröße
Maße im Steckbereich DIN 46244
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
0,5 - 1
mm²
|
Steckbreite
2,8
mm
|
|

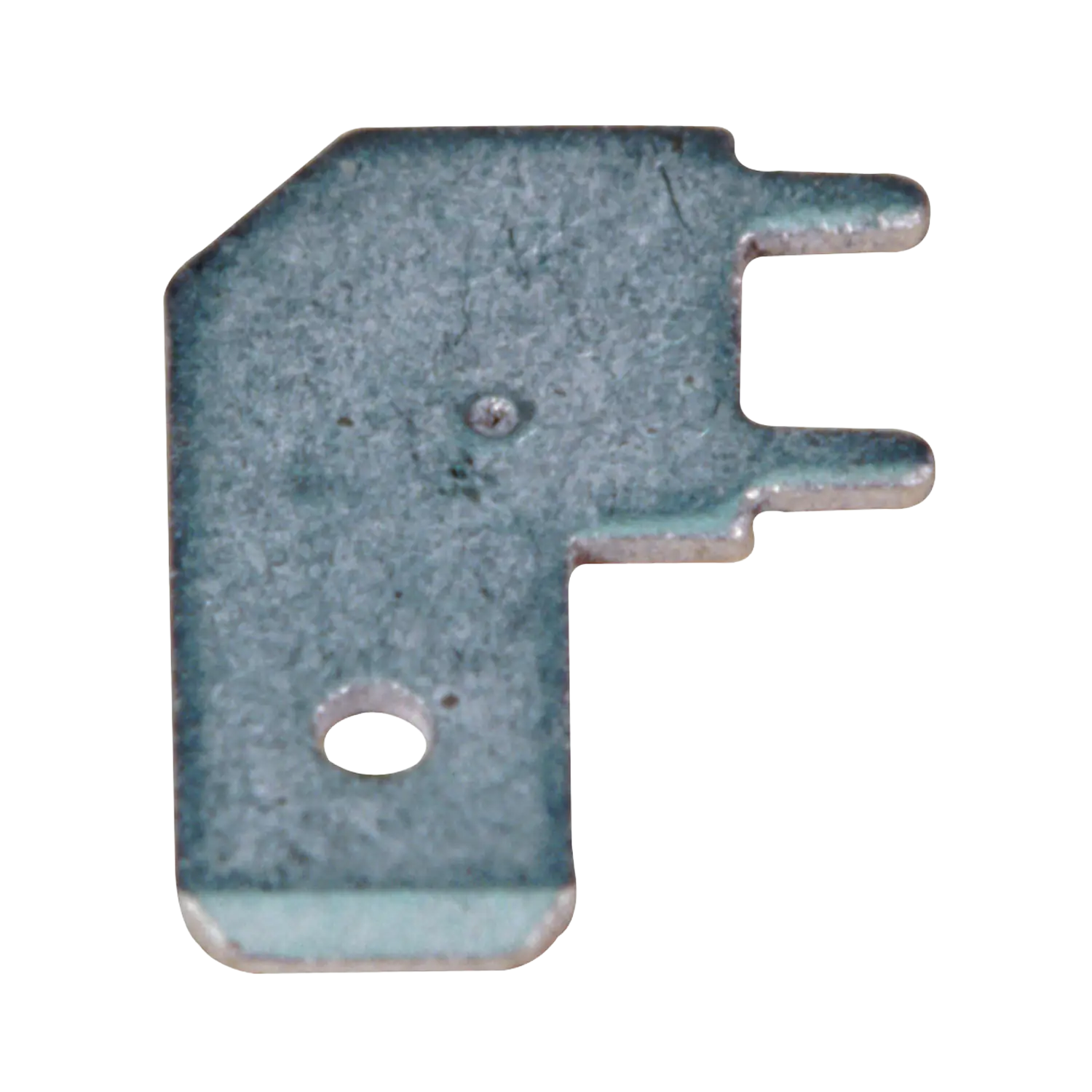

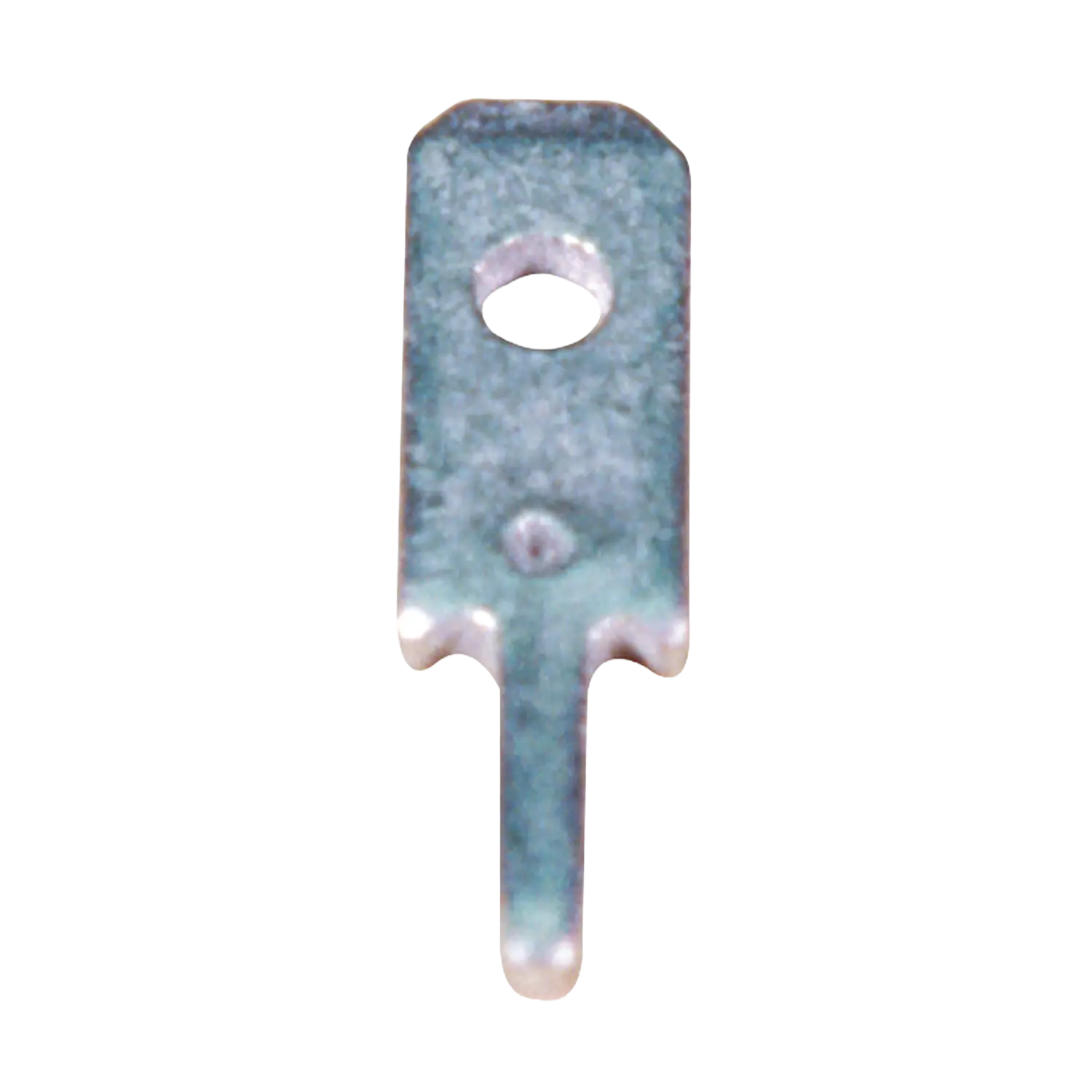

| 12610.123.211 |
|
Flachstecker, A 2,8 - 0,8, 1000 Stk. |
Form
A
|
Ausführung
|
Nenngröße
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
2,8
mm
|
|

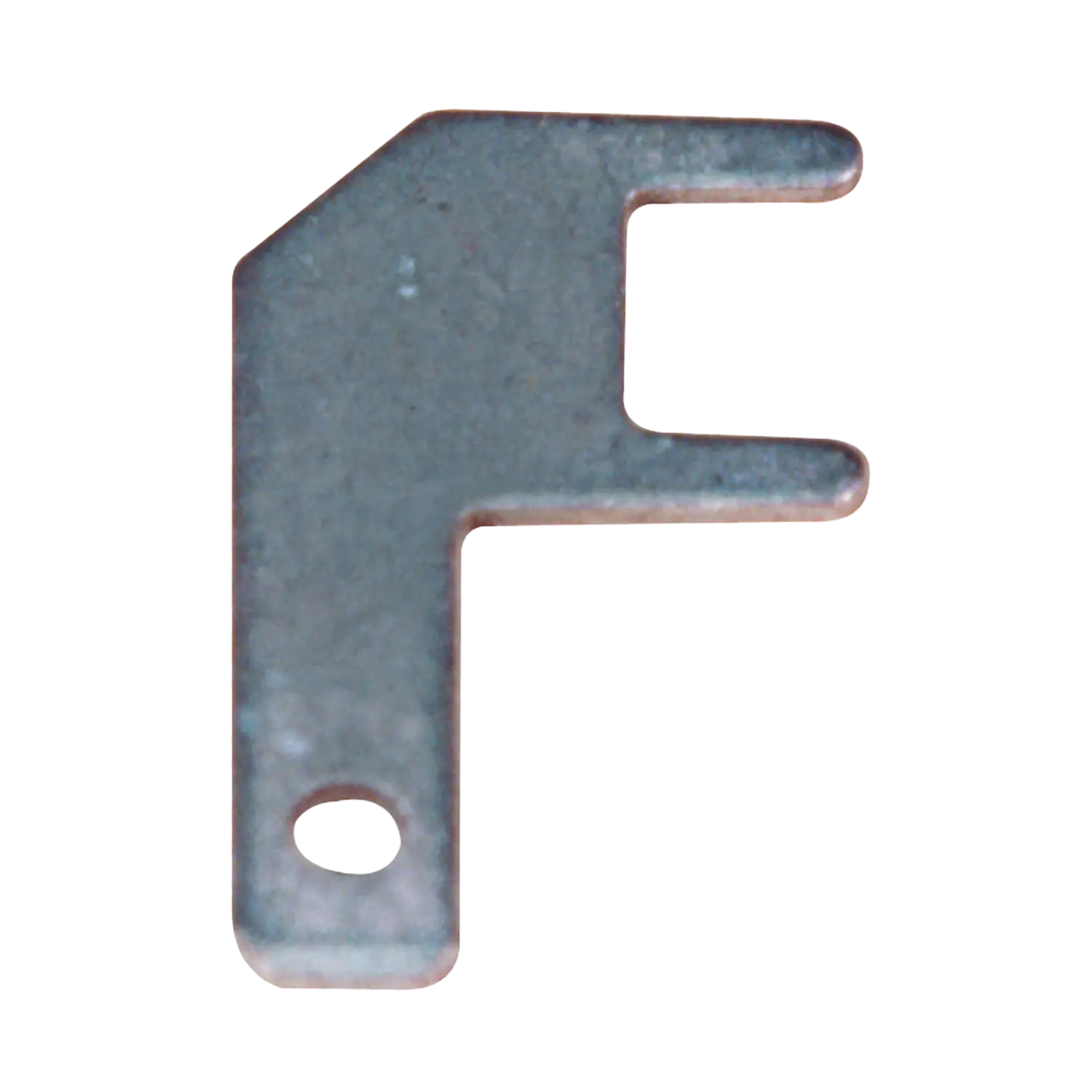

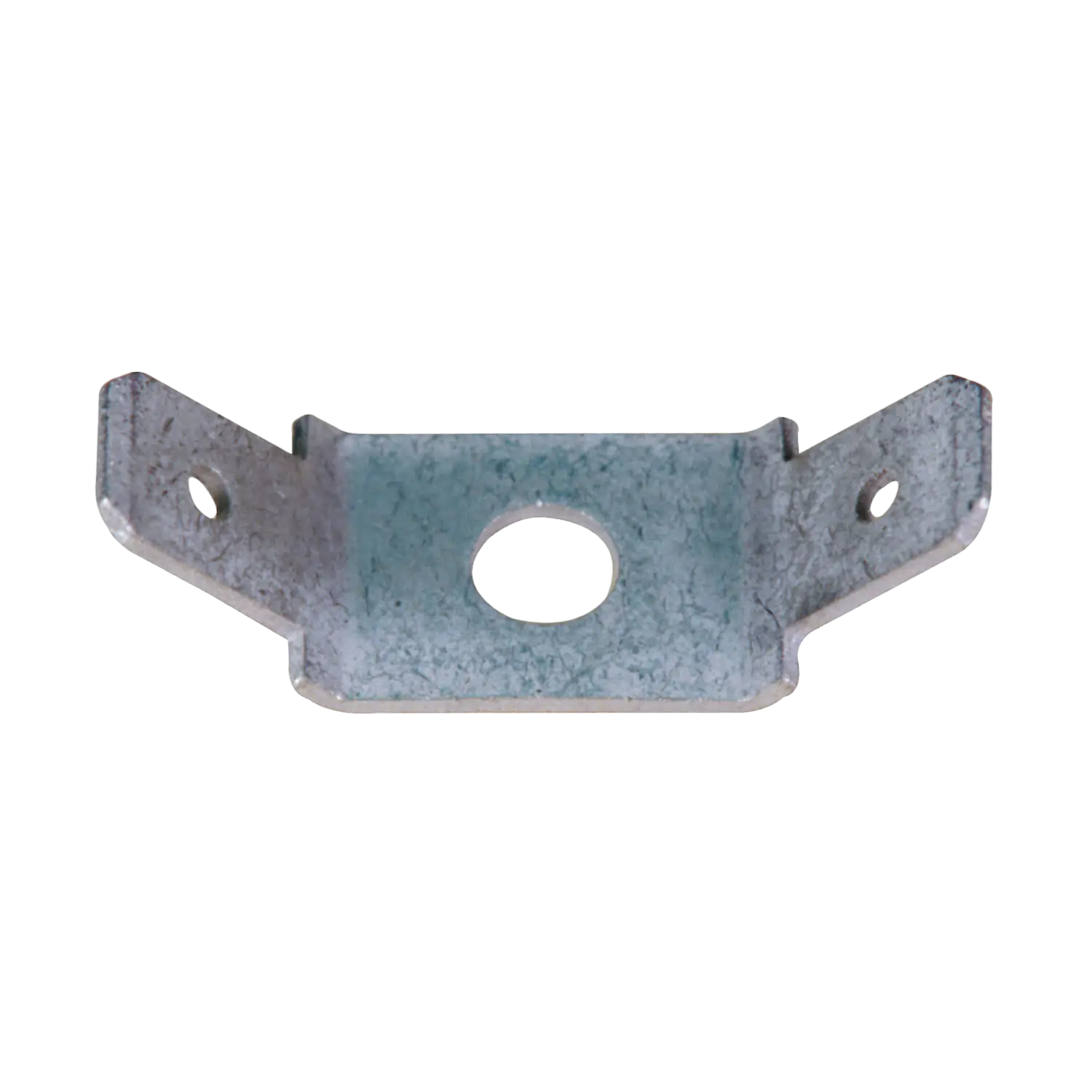

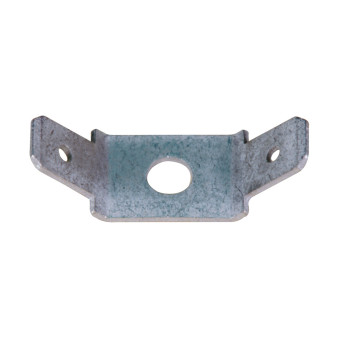

| 12617.123.211 |
|
Flachstecker, A 4 - 2 x 6,3 - 0,8, 1000 Stk. |
Form
A
|
Ausführung
|
Nenngröße
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
6,3
mm
|
|

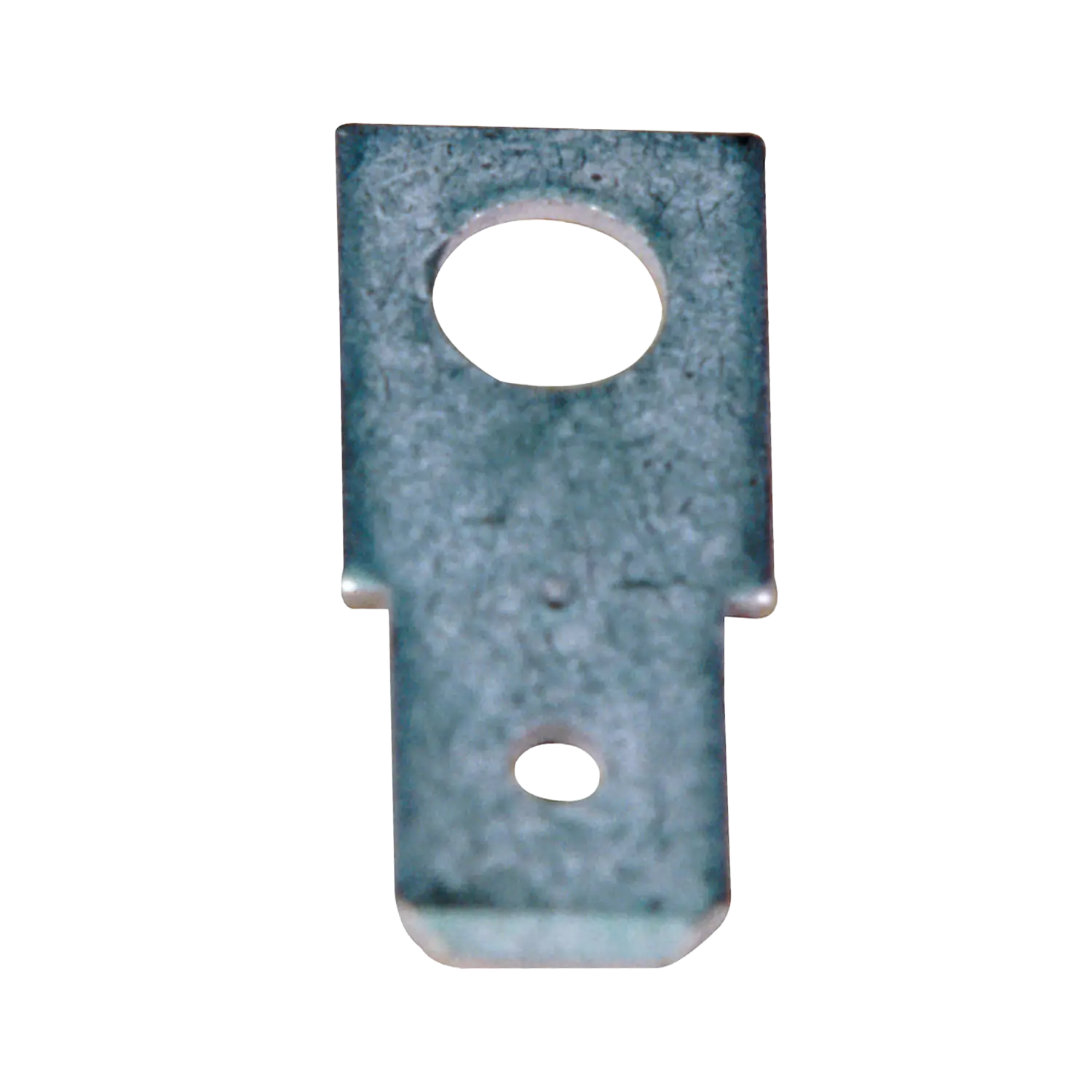

| 12644.123.211 |
|
Flachstecker, A 6,3 - 0,8, 1000 Stk. |
Form
|
Ausführung
|
Nenngröße
A 6,3 - 0,8
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
6,3
mm
|
|
| 17127.123.211 |
|
Flachstecker, B 2,8 - 0,8, 1000 Stk. |
Form
B
|
Ausführung
|
Nenngröße
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
2,8
mm
|
|

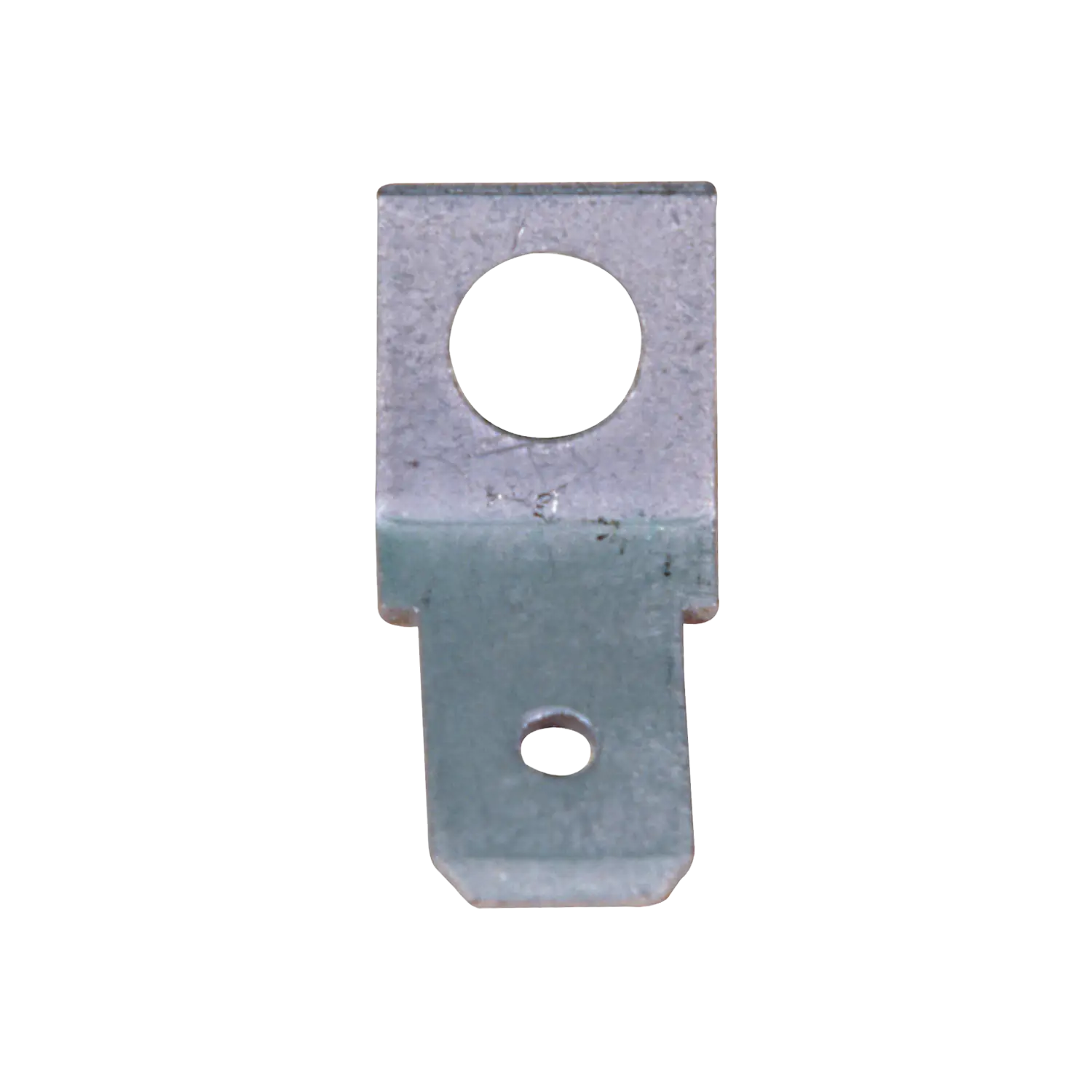

| 12650.123.211 |
|
Flachstecker, B 3,0 - 6,3 - 0,8, 1000 Stk. |
Form
B
|
Ausführung
|
Nenngröße
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
6,3
mm
|
|
| 12651.123.211 |
|
Flachstecker, B 3,0 - 6,3 - 0,8, 1000 Stk. |
Form
B
|
Ausführung
|
Nenngröße
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
6,3
mm
|
|

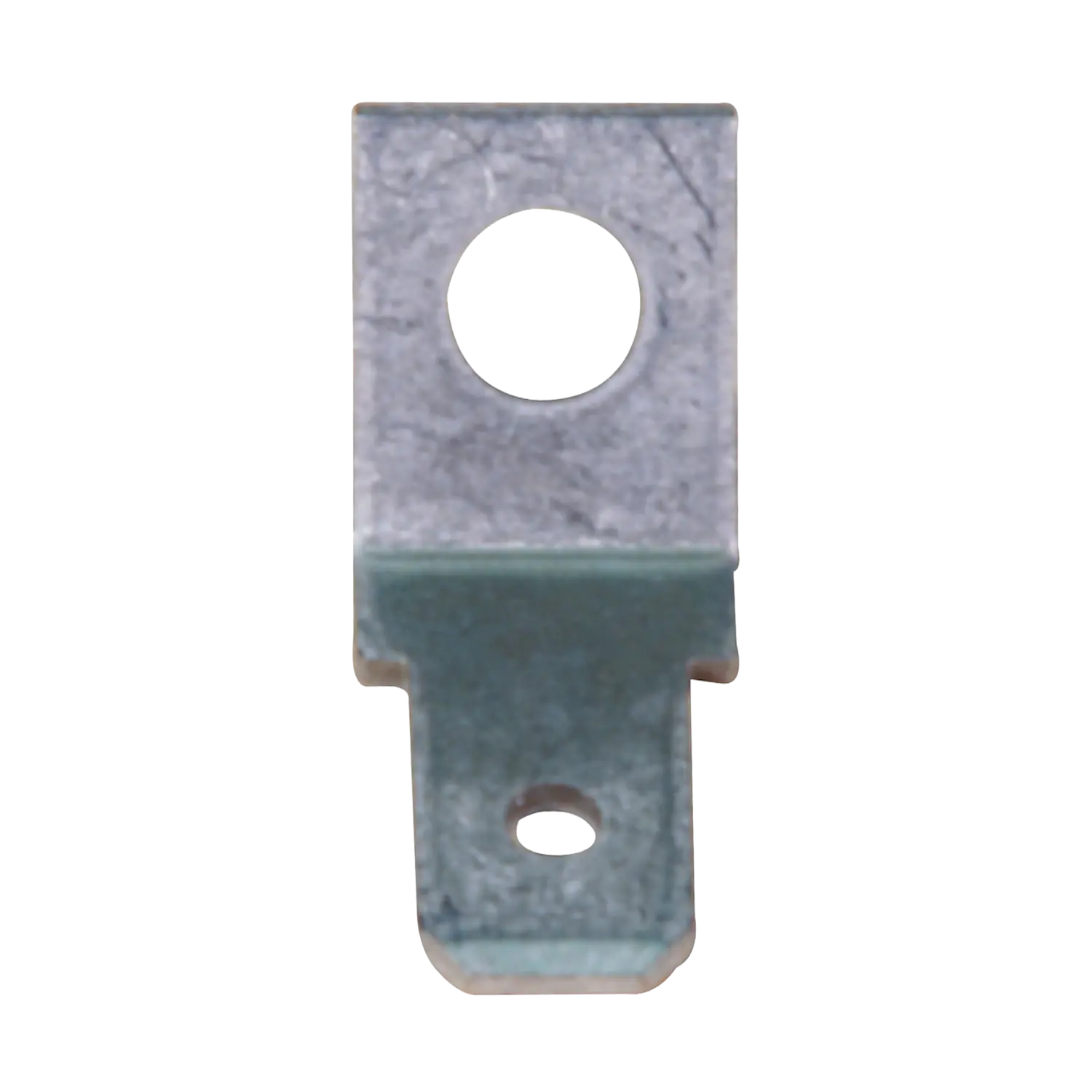

| 17314.123.211 |
|
Flachstecker, B 4,0 - 4,8 - 0,8, 1000 Stk. |
Form
B
|
Ausführung
|
Nenngröße
B 4,8 - 0,8
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
4,8
mm
|
|
| 11569.123.211 |
|
Flachstecker, B 4,0 - 6,3 - 0,8, 1000 Stk. |
Form
B
|
Ausführung
|
Nenngröße
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
6,3
mm
|
|

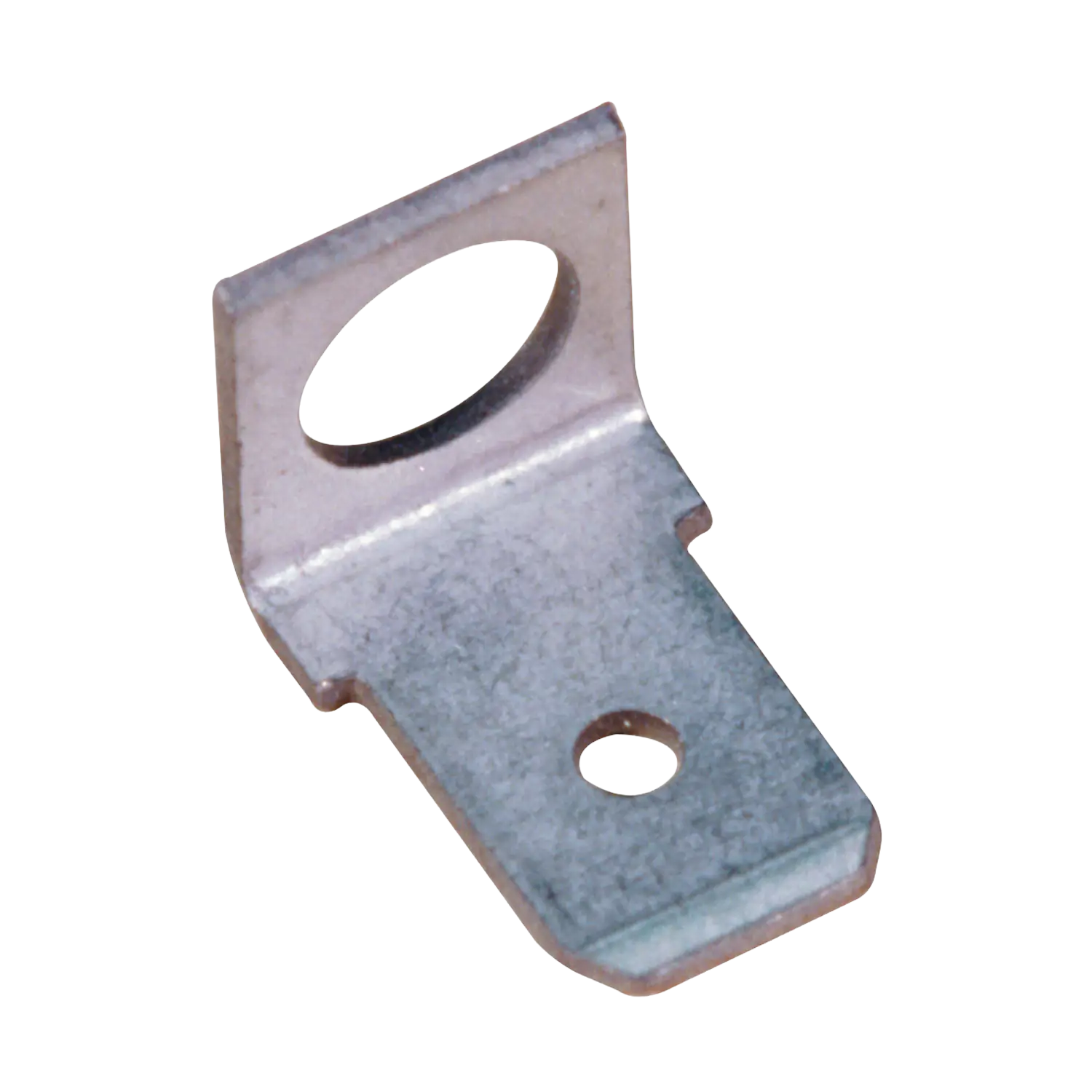

| 12647.123.211 |
|
Flachstecker, B 4,0 - 6,3 - 0,8, 1000 Stk. |
Form
B
|
Ausführung
|
Nenngröße
C 6,3 - 0,8
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
6,3
mm
|
|
| 11643.123.211 |
|
Flachstecker, B 4,0 - 6,3 - 0,8, 1000 Stk. |
Form
B
|
Ausführung
|
Nenngröße
B 6,3 - 0,8
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
6,3
mm
|
|
| 12573.123.211 |
|
Flachstecker, B 4,0 - 6,3 - 0,8, 1000 Stk. |
Form
B
|
Ausführung
|
Nenngröße
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
6,3
mm
|
|
| 12636.123.211 |
|
Flachstecker, B 5,0 - 6,3 - 0,8, 1000 Stk. |
Form
B
|
Ausführung
|
Nenngröße
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
6,3
mm
|
|

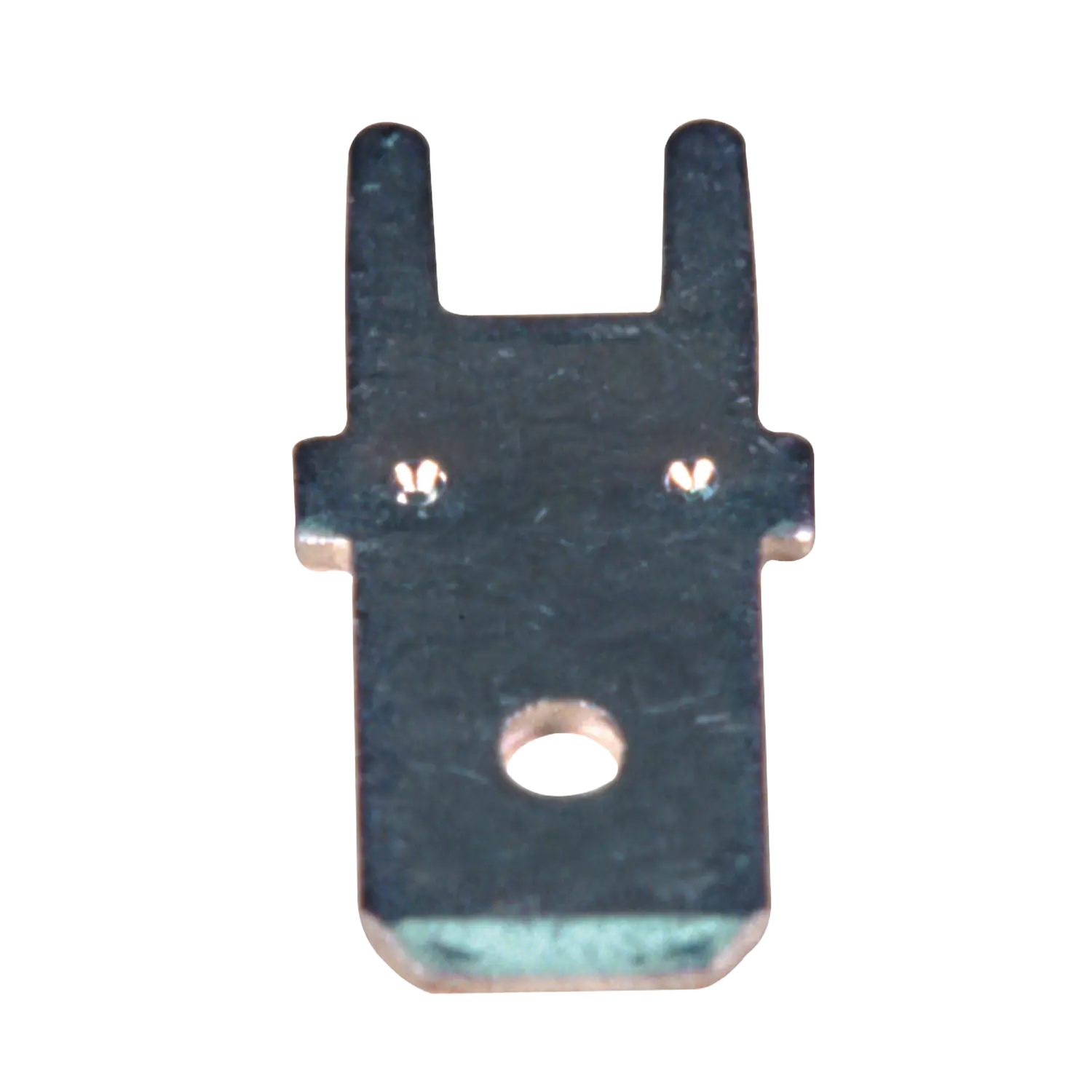

| 12523.123.211 |
|
Flachstecker, C 6,3 - 0,8, 1000 Stk. |
Form
C
|
Ausführung
|
Nenngröße
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
6,3
mm
|
|
| 17128.123.211 |
|
Flachstecker, D 6,3 - 0,8, 1000 Stk. |
Form
D
|
Ausführung
|
Nenngröße
DIN
|
Farbe
|
Nenngröße
mm²
|
Material
Messing
|
Isolationsmaterial
|
Steckdicke
0,8
mm
|
Nennquerschnitt
mm²
|
Steckbreite
6,3
mm
|
|

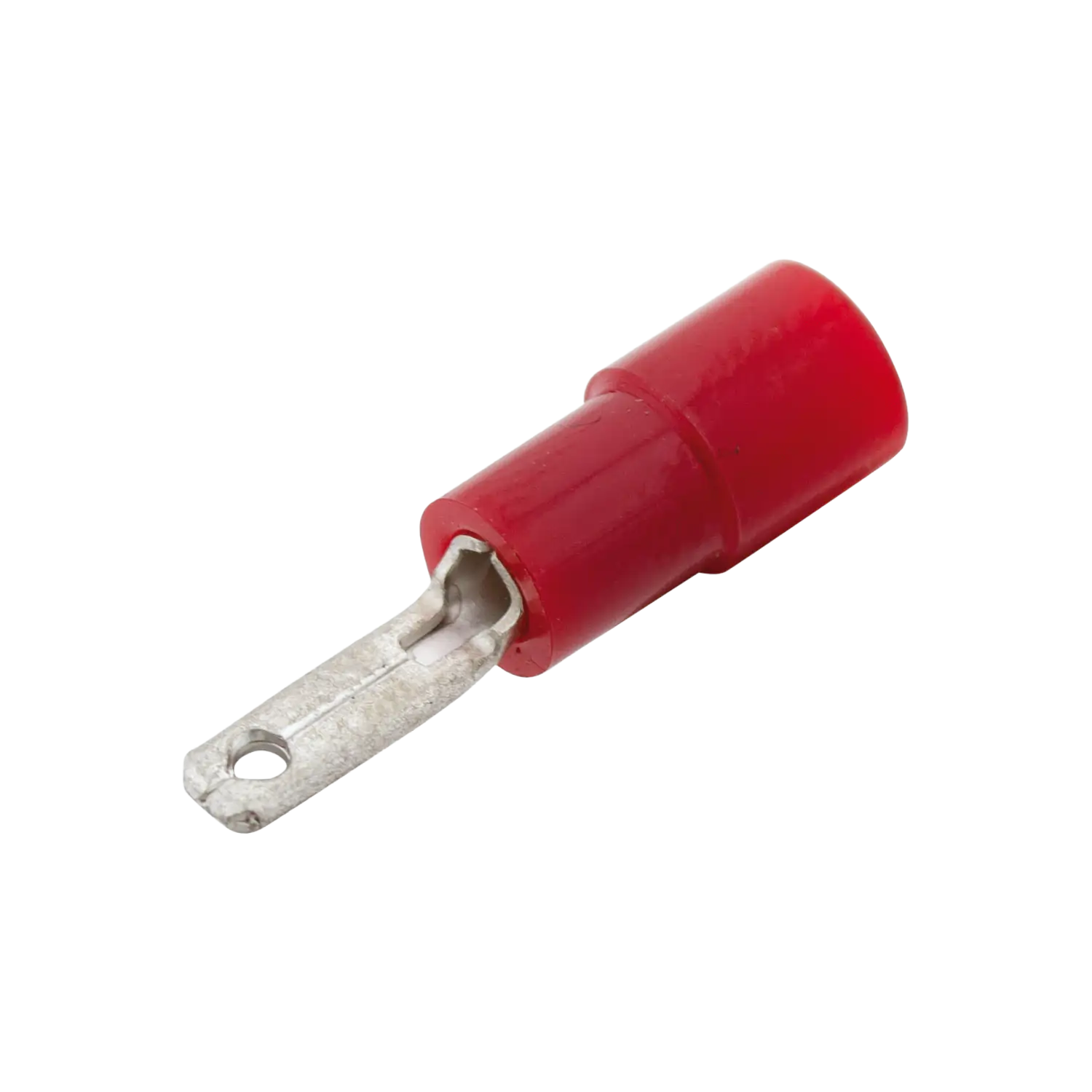

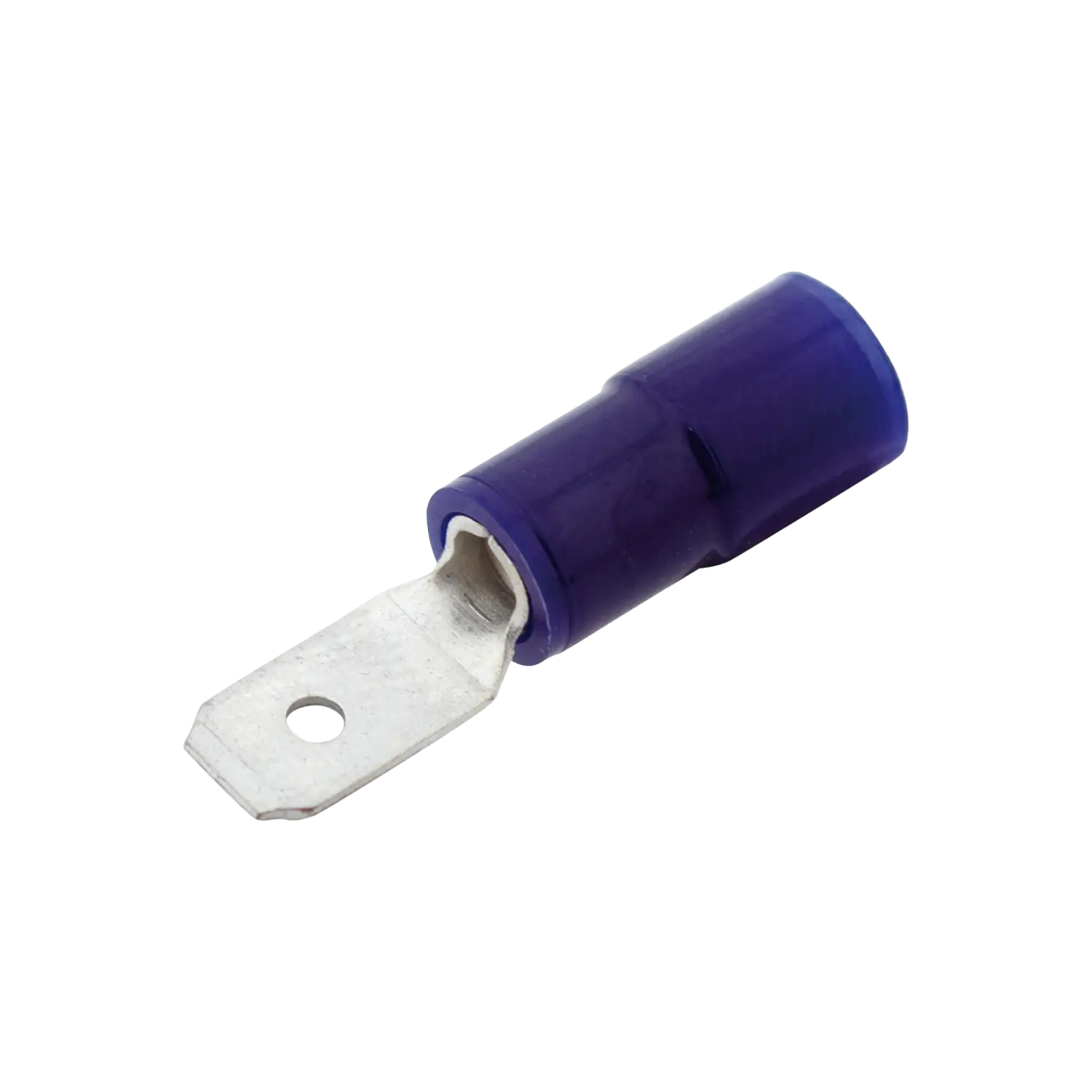

| 10330 SQ |
|
HIL-QUICK® Flachstecker, Polycarbonat ungelötet, 2,8 - 0,8 - 1,0, 1000 Stk. |
Form
|
Ausführung
ohne metallische Isolationsunterstützung
|
Nenngröße
DIN
|
Farbe
rot
|
Nenngröße
1
mm²
|
Material
Messing
|
Isolationsmaterial
Polycarbonat
|
Steckdicke
0,8
mm
|
Nennquerschnitt
> 1 - 1,5
mm²
|
Steckbreite
2,8
mm
|
|
| 10331 SQ |
|
HIL-QUICK® Flachstecker, Polycarbonat ungelötet, 4,8 - 0,5 - 1,0, 1000 Stk. |
Form
|
Ausführung
ohne metallische Isolationsunterstützung
|
Nenngröße
DIN
|
Farbe
rot
|
Nenngröße
1
mm²
|
Material
Messing
|
Isolationsmaterial
Polycarbonat
|
Steckdicke
0,5
mm
|
Nennquerschnitt
> 1 - 1,5
mm²
|
Steckbreite
4,8
mm
|
|
| 10333 SQ |
|
HIL-QUICK® Flachstecker, Polycarbonat ungelötet, 4,8 - 0,5 - 2,5, 1000 Stk. |
Form
|
Ausführung
ohne metallische Isolationsunterstützung
|
Nenngröße
DIN
|
Farbe
blau
|
Nenngröße
2,5
mm²
|
Material
Messing
|
Isolationsmaterial
Polycarbonat
|
Steckdicke
0,5
mm
|
Nennquerschnitt
> 1 - 2,5
mm²
|
Steckbreite
4,8
mm
|
|

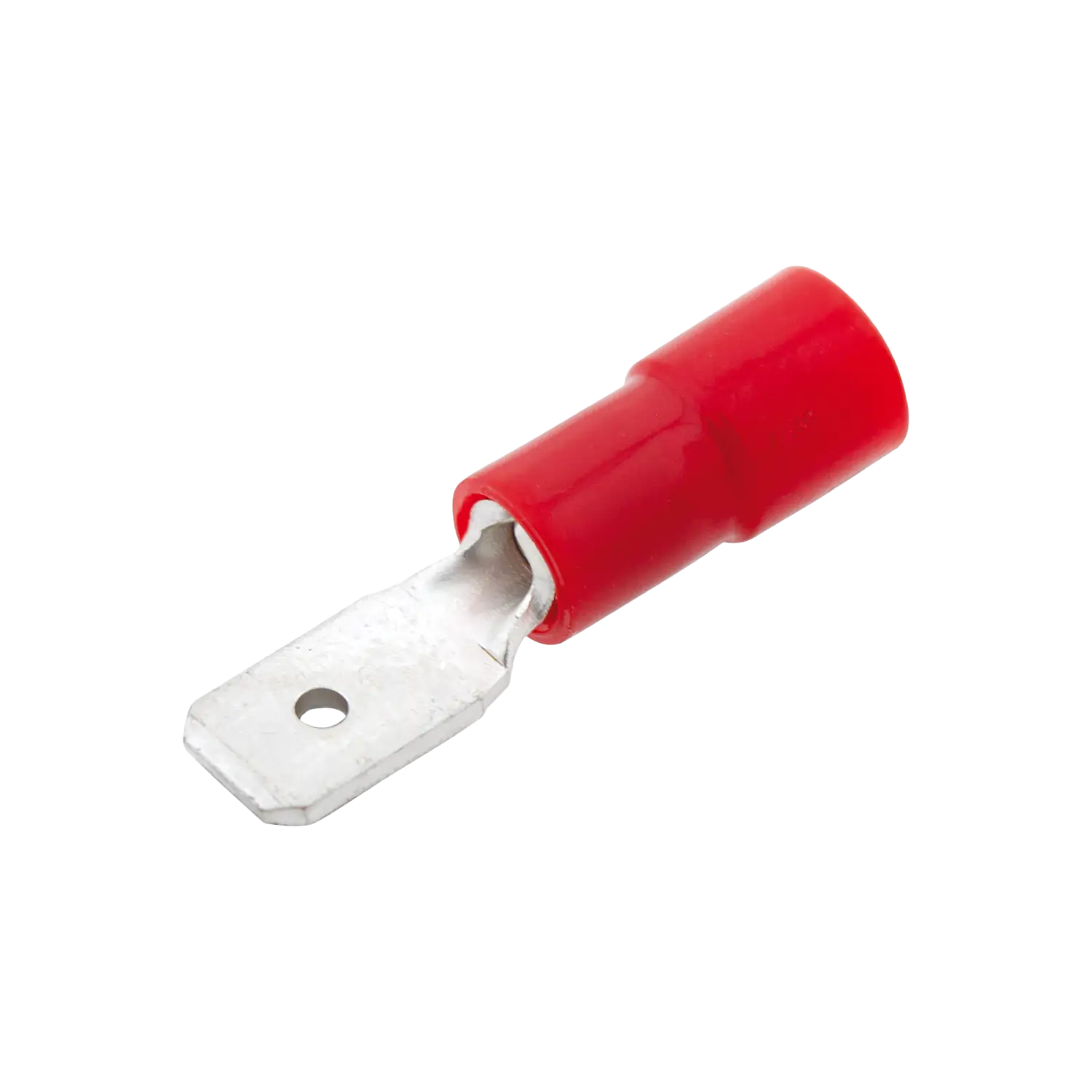

| 10332 SQ |
|
HIL-QUICK® Flachstecker, Polycarbonat ungelötet, 4,8 - 0,8 - 1,0, 1000 Stk. |
Form
|
Ausführung
ohne metallische Isolationsunterstützung
|
Nenngröße
DIN
|
Farbe
rot
|
Nenngröße
1
mm²
|
Material
Messing
|
Isolationsmaterial
Polycarbonat
|
Steckdicke
0,8
mm
|
Nennquerschnitt
> 1 - 1,5
mm²
|
Steckbreite
4,8
mm
|
Nicht das Passende gefunden?
Kein Problem – wir bieten auch individuelle Lösungen außerhalb unseres Standardsortiments an. Teilen Sie uns einfach Ihre Wünsche über unser Anfrageformular mit. Wir beraten Sie gerne persönlich!
Was sind Flachstecker?
Flachstecker sind elektrische Steckverbinder, die zur Verbindung von Leitungen mit passenden Flachsteckhülsen verwendet werden. Sie bestehen aus einem flachen Kontakt aus Messing, der durch Formschluss einen sicheren elektrischen Kontakt herstellt. Aufgrund standardisierter Abmessungen sind Flachstecker herstellerübergreifend kompatibel.
Wie funktionieren Flachstecker?
Flachstecker werden in eine korrespondierende Flachsteckhülse eingeführt und mechanisch fixiert. So entsteht eine leitfähige und vibrationssichere Verbindung, die sich bei Bedarf leicht lösen lässt. Dieses Prinzip wird in der Automatisierung, im Fahrzeugbau sowie im Schaltschrankbau eingesetzt.
Aufbau

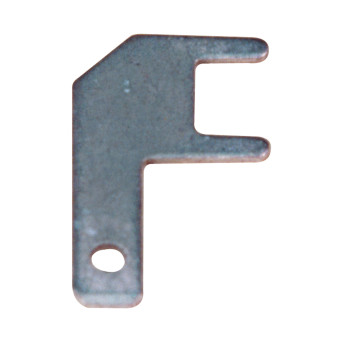

Ein Flachstecker besteht aus zwei Hauptbereichen: dem flachen Steckteil für den Kontakt und dem Anschlussbereich für die Leitung. Je nach Bauart sind Varianten zum Crimpen, Löten oder Schrauben verfügbar.
Material
Hilpress-Flachstecker werden aus hochleitfähigem Messing gefertigt und zusätzlich galvanisch verzinnt, um sie vor Korrosion zu schützen. Diese Kombination gewährleistet eine konstante Leitfähigkeit auch bei schwierigen Umgebungsbedingungen.
Normen
Eine Vielzahl unserer Flachstecker entsprechen den spezifischen DIN-Normen. Die jeweilige DIN-Norm entnehmen Sie bitte der Produktdetailseite.
Unisolierte Flachstecker
Wählen Sie unisolierte Flachstecker für Anwendungen, bei denen keine zusätzliche Isolation erforderlich ist. Sie sind ideal für geschützte Umgebungen oder geschlossene Systeme, in denen die Isolation bereits anderweitig gewährleistet ist.
Technische Eigenschaften
- Werkstoff: Messing (CuZn)
- Oberfläche: blank oder verzinnt
- Steckbreiten: 2,8 mm, 4,8 mm, 6,3 mm
- Steckdicken: 0,5 mm oder 0,8 mm
- Verbindungstechnik: Crimpen, Löten, Schrauben

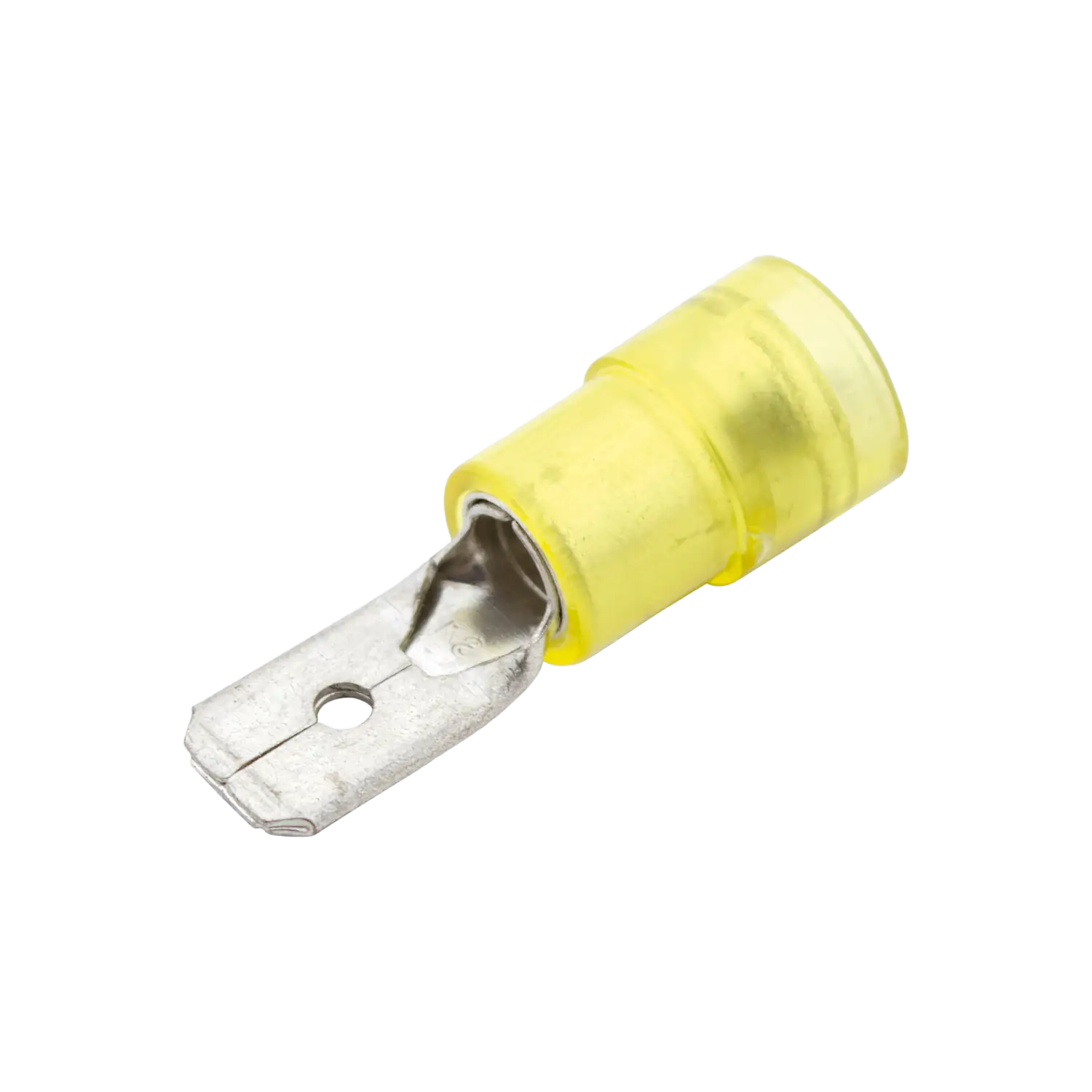

Isolierte Flachstecker
Nutzen Sie isolierte Flachstecker, wenn neben elektrischer Leitfähigkeit zusätzlicher Berührungsschutz oder Feuchtigkeitsschutz erforderlich ist. Die Isolierung sorgt für mechanische Stabilität und minimiert das Risiko von Kurzschlüssen.
Isolationsmaterialien
- PVC-Isolation: bis +70 °C, bewährt im Standardbereich
- Polycarbonat-Isolation: bis +105 °C, halogenfrei und stoßfest
Montage und Anwendung
Führen Sie das abisolierte Leiterende in den Crimpbereich des Steckers ein und verpressen Sie es mit einer geeigneten Crimpzange. Alternativ sind Varianten zum Löten oder Schrauben erhältlich. Beachten Sie dabei die jeweils passende Steckbreite und -dicke.
Typische Einsatzbereiche
- Schaltschrank- und Steuerungsbau
- Maschinen- und Fahrzeugbau
- Elektroinstallation und Wartung
- Haustechnik und Geräteanschluss
Auswahlkriterien
Bestimmen Sie den geeigneten Flachstecker anhand von Querschnitt, Steckbreite und Steckdicke, um eine zuverlässige Verbindung und normgerechte Kompatibilität sicherzustellen.
- Leiterquerschnitt: passend zur Kabelgröße
- Steckbreite: 2,8 mm, 4,8 mm, 6,3 mm
- Steckdicke: 0,5 mm oder 0,8 mm
Qualität und Beratung
Verlassen Sie sich bei Hilpress auf geprüfte Qualität, präzise Fertigung und normgerechte Steckverbindungen. Gerne unterstützen wir Sie bei der Auswahl des passenden Flachsteckers. Nehmen Sie über unser Kontaktformular Verbindung mit uns auf.
