Izolované a holé koncovky drôtu v rôznych prevedeniach

Čo sú koncovky drôtu?

Koncové koncovky sú pocínované medené rúrky, ktoré sa nasadzujú na koniec napájacích káblov a lisujú sa. Sú ideálne pre viacvláknové káble. Zväzkovanie žíl optimalizuje elektrické pripojenie na koncovkách. Zväzkovanie žíl zabraňuje skratom.

Ako sú skonštruované koncovky vodičov?

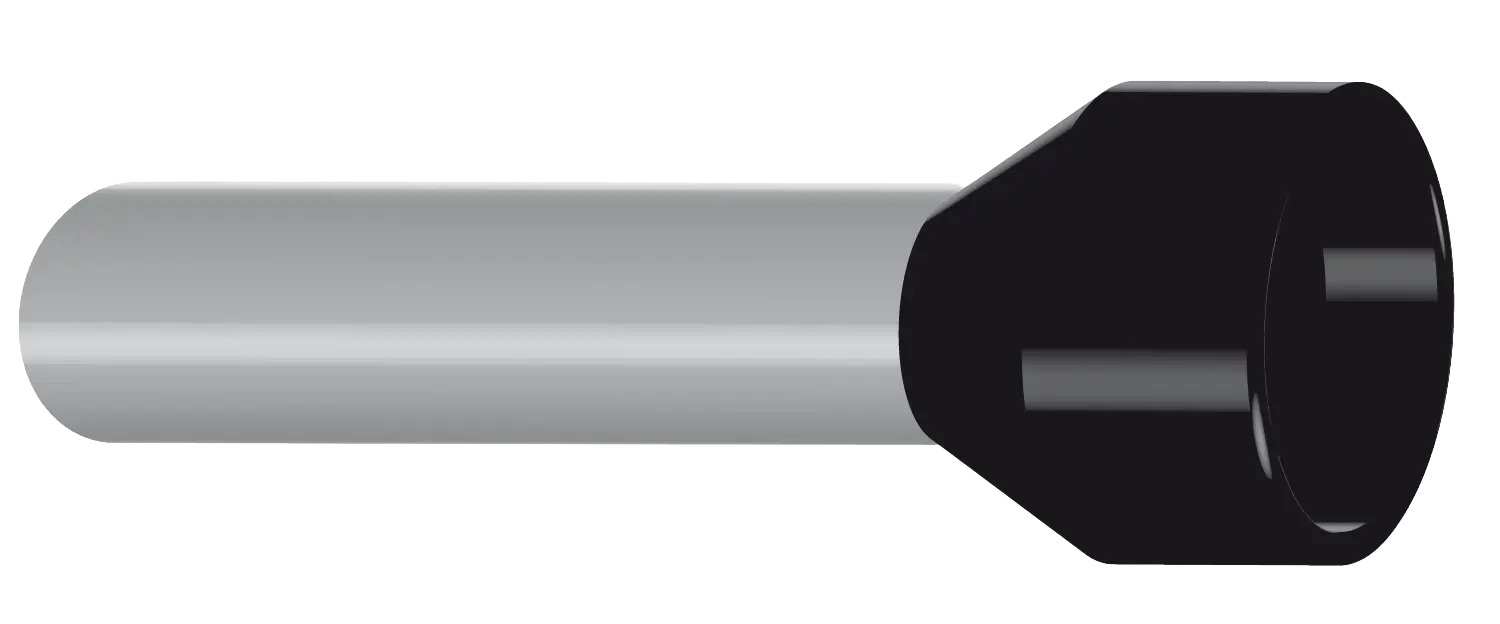

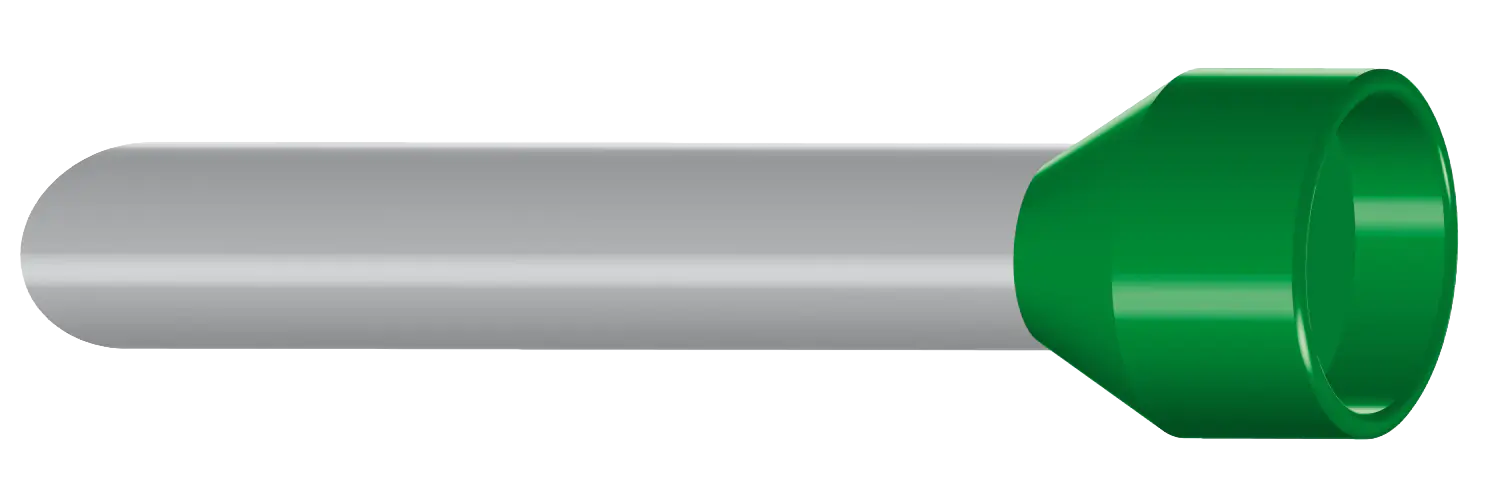

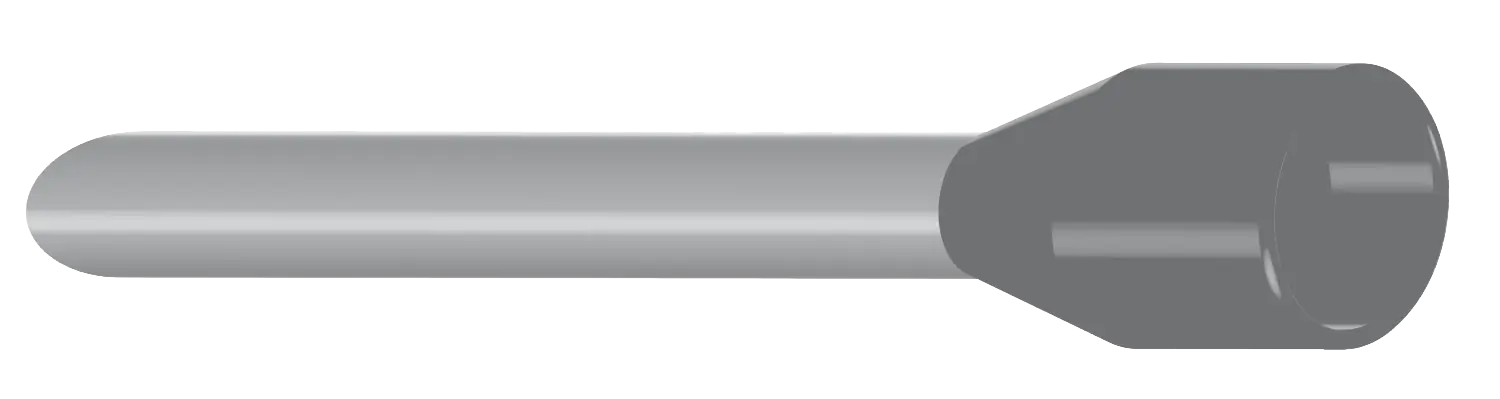

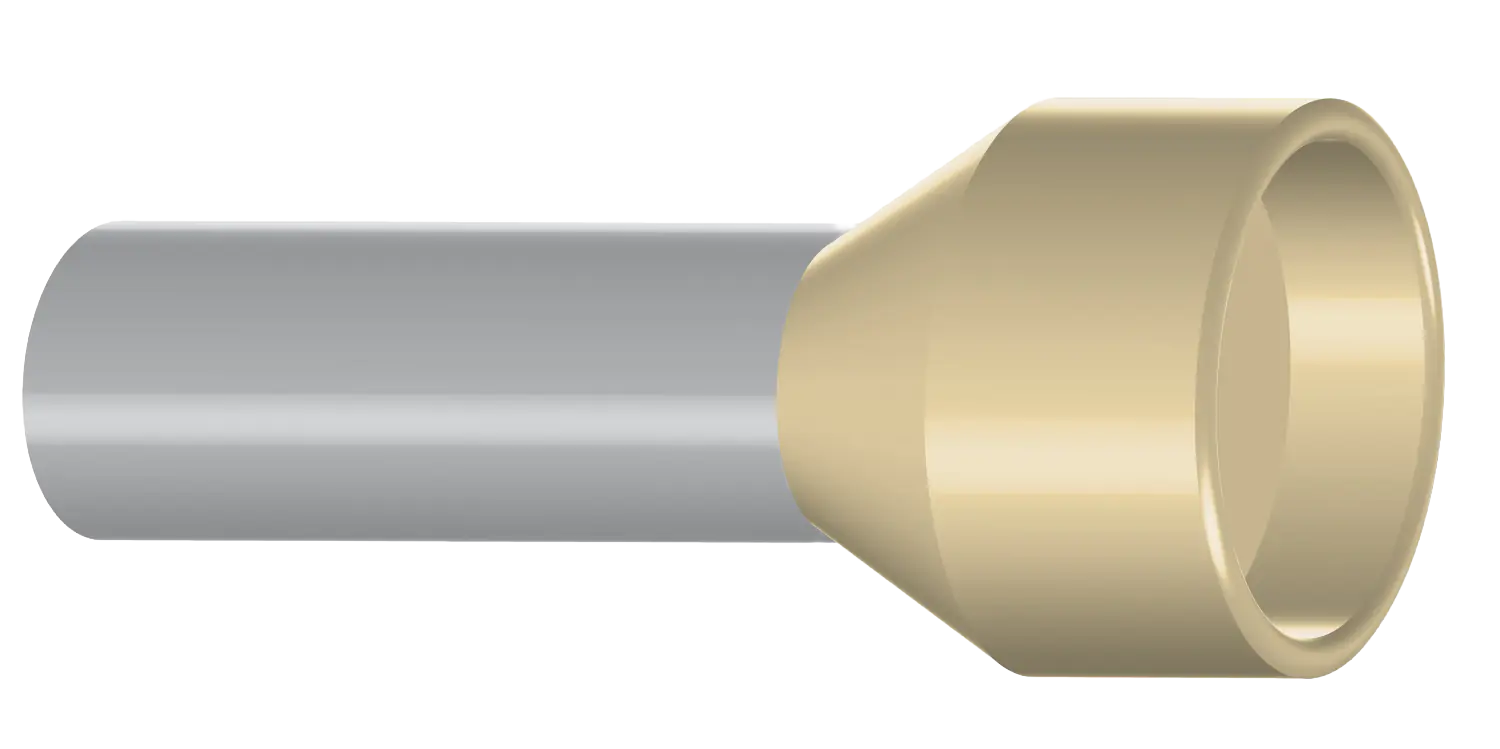

Koncové koncovky vodičov sa skladajú z plastového zasúvacieho lievika a medenej trubičky. Plastový lievik je farebne označený. To znamená, že používateľ na prvý pohľad vie, ktorá koncovka patrí k danému káblu. Okrem veľkého výberu jednoduchých koncoviek ponúka spoločnosť Hilpress aj dvojité koncovky. Tie sa používajú na umiestnenie dvoch napájacích káblov. Vďaka tomu je výroba káblov vedených v tvare Y alebo odbočiek mimoriadne pohodlná a bezpečná. Dvojité káblové koncovky tiež uľahčujú upínanie dvoch vodičov do jednej svorky.

Ako fungujú koncovky drôtu?

Pripojenie flexibilných, viacžilových silových káblov k lesklým svorkám alebo svorkám WAGO je náročné. Lusterové svorky majú tendenciu zvlniť vložené medené vlákna. To môže zmeniť ich prierez a znížiť ich schopnosť absorbovať prúd. Výsledkom môže byť prehriatie bodu. Pri svorkách WAGO je ťažké vložiť voľné medené vodiče. Najlepšie je vodiče vopred skrútiť.

Je veľmi ľahké prehliadnuť vyčnievajúci vodič. Ak sa tak stane, z bodu pripojenia bude trvalo vyčnievať vodič pod napätím. Stačí nepatrný dotyk alebo trochu vlhkosti a spustí sa skrat. Mnohí používatelia si pomáhajú pocínovaním alebo zakrútením koncov. Optimálnu bezpečnosť pri pripájaní flexibilných viacvodičových napájacích káblov však poskytujú len koncovky drôtu. Cínovanie spletaných vodičov je zakázané, pretože cín sa môže pri zahriatí oddeliť od vodiča, čo môže viesť ku skratu.

Kde sa používajú koncovky vodičov?

Koncovky sa štandardne používajú pri ručnej práci na ohybných silových kábloch. Ich hlavnou úlohou je zhrnúť zväzok vodičov týchto žíl. Nepoužívajú sa preto pri jednožilových, pevných kábloch. Okrem toho, že koncové koncovky drôtu zabraňujú skratom, zabezpečujú, aby definovaný prierez drôtu spoľahlivo pokračoval až ku koncovke kontaktu. Tým sa zabráni prehriatiu v dôsledku plochého zovretia koncovky vodiča.

Koncové koncovky vodičov sa preto používajú v nasledujúcich oblastiach elektrotechniky:

• Ručná sériová výroba
• opravárenské práce
• Všeobecná elektrotechnika
• hobby a domáce práce
• konštrukcia rozvádzačov
• Riadiaca a prístrojová technika

Používanie koncoviek je účinným príspevkom k profesionalizácii elektrotechnických prác a k funkčnej bezpečnosti.

K akým chybám môže dôjsť pri inštalácii?

Koncové koncovky vodičov môžu zlyhať, ak sa pri inštalácii vyskytnú chyby. Tie môžu byť

• Použitie nesprávnych koncoviek
• mechanické namáhání
• Nesprávna montáž
• Nesprávne alebo zlé lisovanie

Ak sa použijú príliš veľké koncovky, nie je možné vytvoriť pevné spojenie medzi koncovkou a káblom. Príliš malé objímky sa pri montáži poškodia. Bude tiež ťažké vložiť vodič do dutinky.

Koncové objímky sa používajú na zabezpečenie bezpečného toku prúdu medzi káblom a miestom pripojenia. Ich účelom nie je zabezpečiť kábel proti vysokým ťahovým zaťaženiam. Preto nie je potrebné ani vhodné uťahovať objímku v lesklej koncovke nadmerným krútiacim momentom. Predovšetkým by sa mala upínať rúrka, nie plastová objímka!

Koncovky vodičov pozostávajú na živej časti z tenkej medi (pocínovanej). Profesionáli používajú svorkovnice od rôznych výrobcov (Wago, Weidmüller, Phoenix, Conta-Clip a mnoho ďalších). Vždy by sa tu mali používať koncové koncovky drôtu.

Tento kov je pružný a odolný voči korózii, ale citlivý na zalomenie alebo vibrácie. Pri inštalácii koncoviek drôtu v oblastiach vystavených mechanickému namáhaniu je preto veľmi dôležité odľahčenie od deformácie a mechanické oddelenie.

Koncovky drôtu by sa mali lisovať len pomocou vhodných nástrojov. Tie zabezpečia čistý a spoľahlivý výsledok. Používanie rezacích nožov na odizolovanie a univerzálnych klieští na upevnenie preto vedie len k nekvalitným spojom. Koncovky drôtu sa montujú pomocou odizolovacích nožov a lisovacích klieští. Len ich použitie vedie k požadovanému výsledku. Chybné koncovky drôtu sa nedajú opraviť. Jednoducho sa odstrihnú za upínacím bodom. Potom sa drôt opäť odizoluje a zalisuje sa nová objímka.

Ako sa správne nasadzujú koncovky drôtu?

Koncové objímky drôtu sa montujú v nasledujúcich krokoch:

1. Odizolovanie kábla
2. Výber koncovky drôtu
3. Vloženie vodiča do koncovky
4. zalisovanie objímky

Odizolovacie kliešte sú ideálnym nástrojom na odizolovanie kábla. Možno ich prispôsobiť prierezu vodiča. Tím sa zabezpečí, že pri odstraňovaní izolácie nedôjde k prerezaniu vnútorného vodiča jadra. Na odizolovacích kliešťach môžete nastaviť aj dĺžku odstraňovanej izolácie. Tá by mala zodpovedať dĺžke dutinky.

Pri vkladaní jadra dbajte na to, aby žiadne vodiče netrčali do strán! Dutinka musí pasovať na vodič. Spojenie je optimálne len vtedy, ak sa vodič a objímka zhodujú. Nakoniec sa objímka pripojí k drôtu pomocou lisovacích klieští. Po silnom stlačení lisovacími kliešťami je spoj vytvorený.

Ako si vybrať správnu koncovku drôtu?

Spoločnosť Hilpress vám ponúka nasledujúci výber koncoviek na drôty:

• Jednoduché koncovky bez plastového goliera
• Jednoduché koncovky s plastovým golierom
• Dvojité koncovky

Výrobky, ktoré ponúkame, sú certifikované a spĺňajú normu DIN 46228-4. Polypropylénový plášť neobsahuje halogény. Ponúkame koncovky s plastovým golierom do prierezu 16 mm². Tieto výrobky si u nás môžete objednat v ľubovoľnom množstve. Dodávame vám balenia od 100 kusov. S našimi sortimentmi získate výber najbežnejších koncoviek drôtu v praktickom balení. Toto riešenie je ideálne pre domácich majstrov a remeselníkov.

Kde si môžete kúpiť koncovky na drôty?

Bezpečné a vysokokvalitné koncovky na drôt si môžete kúpiť od spoločnosti Hilpress. Ponúkame vám komplexný výber a správne nástroje. Spoľahnite sa na kvalitu a predíďte zbytočným rizikám. Naše výrobky zaručujú najlepšie výsledky, efektívnu prácu a bezpečné spoje!
