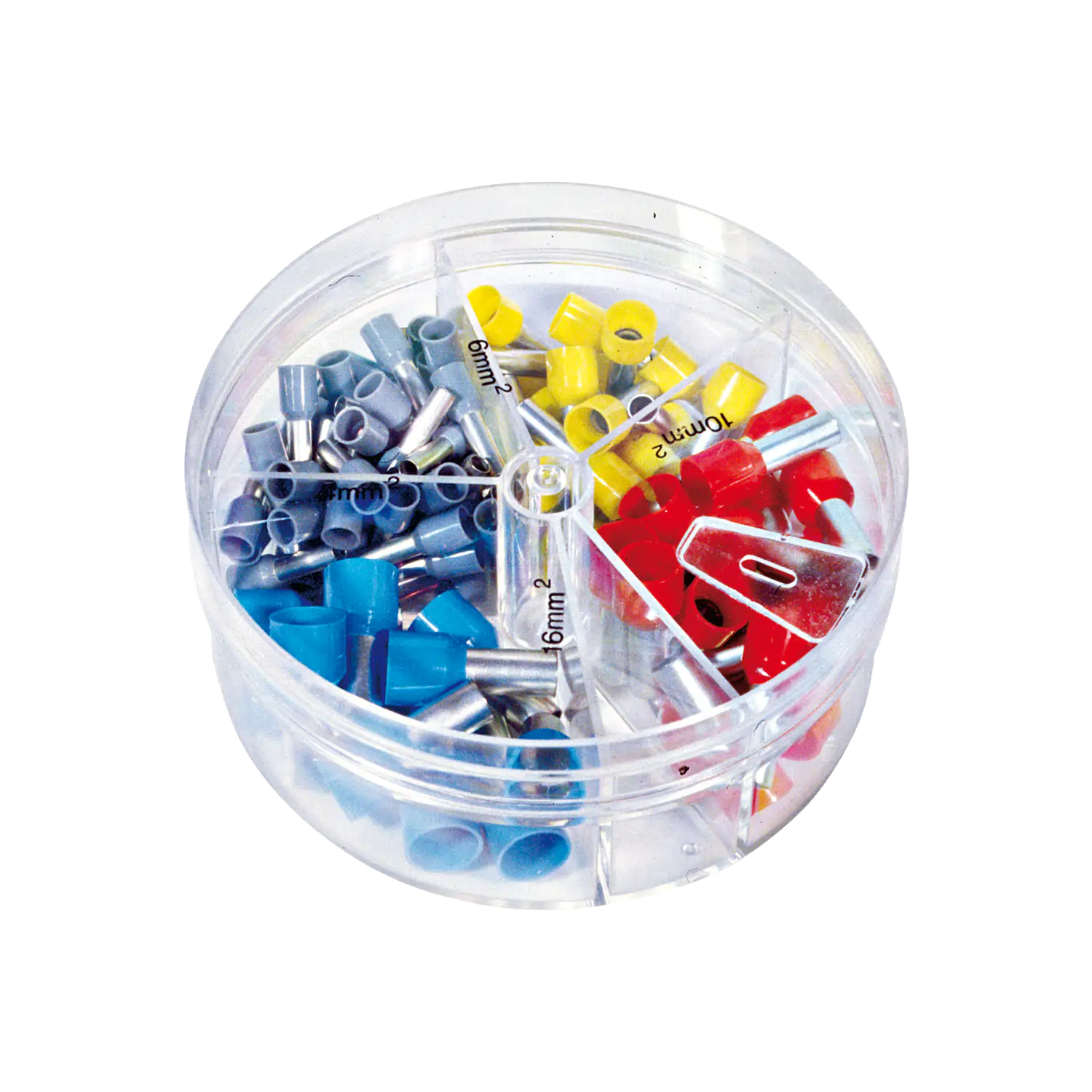

Embouts de câble isolés et nus en divers modèles
Trouvez la solution adaptée à vos besoins et découvrez la diversité de nos embouts de câble. Misez sur la qualité éprouvée de HILPRESS.
Modèles
Vous trouverez le produit qui vous convient à l'aide de notre filtre pratique.
|
Numéro d'article
|
Bild |
Name
|
|---|---|---|
| 08050 |
|
Assortiment d'embouts de fil nus |
| 07200 |
|
Assortiment d'embouts de fil nus |
| 07220 |
|
Assortiment d'embouts de fil nus |
| 09320 |
|
Boite d'assortiments d'embouts de fil à double-action |
| 09041 |
|
Embout de fil à double action, 2 x 0,5 N blanc, 500 piéce |
| 09040 |
|
Embout de fil à double action, 2 x 0,5 N orange, 500 piéce |
| 09046 |
|
Embout de fil à double action, 2 x 0,75 GL gris, 500 piéce |
| 09044 |
|
Embout de fil à double action, 2 x 0,75 HL blanc, 500 piéce |
| 09045 |
|
Embout de fil à double action, 2 x 0,75 HL bleu, 500 piéce |
| 09043 |
|
Embout de fil à double action, 2 x 0,75 N blanc, 500 piéce |
| 09057 |
|
Embout de fil à double action, 2 x 0,75 N bleu, 500 piéce |
| 09050 |
|
Embout de fil à double action, 2 x 0,75 N gris, 500 piéce |
| 09048 |
|
Embout de fil à double action, 2 x 1,0 HL jaune, 500 piéce |
| 09049 |
|
Embout de fil à double action, 2 x 1,0 HL rouge, 500 piéce |
| 09047 |
|
Embout de fil à double action, 2 x 1,0 N jaune, 500 piéce |
| 09052 |
|
Embout de fil à double action, 2 x 1,0 N rouge, 500 piéce |
| 09058 |
|
Embout de fil à double action, 2 x 1,5 HL noir, 500 piéce |
| 09055 |
|
Embout de fil à double action, 2 x 1,5 HL rouge, 500 piéce |
| 09054 |
|
Embout de fil à double action, 2 x 1,5 N noir, 500 piéce |
| 09054 UL |
|
Embout de fil à double action, 2 x 1,5 N noir, 500 piéce |
| 09053 |
|
Embout de fil à double action, 2 x 1,5 N rouge, 500 piéce |
| 09068 |
|
Embout de fil à double action, 2 x 10 N brun |
| 09067 |
|
Embout de fil à double action, 2 x 10 N ivoire |
| 09069 |
|
Embout de fil à double action, 2 x 10 N rouge |
Pas de problème - nous proposons également des solutions individuelles en dehors de notre assortiment standard. Il vous suffit de nous faire part de vos souhaits via notre formulaire de demande. Nous nous ferons un plaisir de vous conseiller personnellement !
Que sont les embouts de câble ?
Les embouts sont des petits tubes de cuivre étamés qui sont enfichés à l'extrémité des câbles électriques et fixés par sertissage. Ils sont idéaux pour les câbles à plusieurs brins. Le regroupement des brins permet d'optimiser la connexion électrique aux bornes de raccordement. Le regroupement des brins permet d'éviter les courts-circuits.
Comment sont constitués les embouts de câble ?
Les embouts se composent d'un entonnoir d'introduction en plastique et d'un tube en cuivre. L'entonnoir en plastique est identifié par un code couleur. L'utilisateur sait ainsi d'un coup d'œil quel embout doit être utilisé sur le câble concerné. Outre un grand choix d'embouts simples, Hilpress propose également des embouts doubles. Ceux-ci servent à recevoir deux câbles électriques. Cela rend la fabrication de câbles ou de dérivations en Y particulièrement confortable et sûre. De plus, les embouts Twin facilitent le serrage de deux conducteurs dans une borne.
Comment fonctionnent les embouts de câble ?
Le raccordement de câbles électriques flexibles et multifilaires à des bornes Lüster ou à des bornes WAGO est un défi. Les bornes Lüster ont tendance à écraser les fils de cuivre insérés. Leur section peut ainsi changer et leur capacité à absorber du courant diminue. Il peut en résulter une surchauffe de l'endroit. Avec les bornes WAGO, l'introduction des fils de cuivre détachés est difficile. Il est préférable de torsader les conducteurs au préalable.
Il est alors très facile de ne pas voir un fil qui dépasse. Si cela se produit, un fil sous tension dépasse en permanence du point de raccordement. Il suffit d'un léger contact ou d'un peu d'humidité pour qu'un court-circuit se produise. De nombreux utilisateurs s'en sortent en étamant ou en torsadant les extrémités. Mais seuls les embouts offrent une sécurité optimale lors du raccordement de câbles électriques souples et multifilaires. L'étamage des conducteurs multifilaires est interdit, car l'étain peut se détacher du conducteur en cas d'échauffement, ce qui provoque des courts-circuits.
Où utilise-t-on des embouts de câble ?
Les embouts sont utilisés de manière standard lors de travaux manuels sur des lignes électriques flexibles. Leur fonction principale est de regrouper le paquet de fils de ces conducteurs. Ils ne sont donc pas utilisés pour les câbles rigides à un seul conducteur. Outre la prévention des courts-circuits, les embouts garantissent que la section définie du conducteur se prolonge de manière fiable jusqu'à la pointe de contact. Une surchauffe due à l'écrasement plat de la pointe du fil est ainsi exclue.
Les embouts de câble sont donc utilisés dans les domaines suivants de l'électrotechnique :
- Fabrication manuelle en série
- Travaux de réparation
- Construction électrique générale
- Travaux de loisirs et de bricolage
- Construction de tableaux électriques
- Construction de commandes et d'appareils
L'utilisation d'embouts de câble contribue efficacement à la professionnalisation des travaux électriques et à la sécurité de fonctionnement.
Quelles erreurs peuvent survenir lors du montage ?
Les embouts de câble peuvent tomber en panne si des erreurs sont commises lors de leur montage. Celles-ci peuvent être les suivantes :
- Utilisation de mauvais embouts
- Charge mécanique
- Montage incorrect
- Sertissage incorrect ou de mauvaise qualité
L'utilisation d'embouts trop grands ne permet pas d'établir une connexion solide entre l'embout et le câble. Les embouts trop petits s'abîment lors du montage. De plus, il devient difficile d'insérer le fil dans l'embout.
Les embouts de câble servent à garantir un flux de courant sûr entre le câble et le point de raccordement. Leur rôle n'est pas de protéger le câble contre des charges de traction élevées. Il n'est donc ni nécessaire ni utile de serrer le tube dans la borne à vis avec un couple excessif. Avant tout, c'est le tube qui doit être serré, pas la collerette en plastique !
Les embouts sont constitués de cuivre fin (étamé) sur leur partie conductrice de courant. Les professionnels utilisent des bornes sur rail de différents fabricants (Wago, Weidmüller, Phoenix, Conta-Clip et bien d'autres). Dans ce cas, il faut toujours utiliser des embouts de câble.
Ce métal est flexible et résistant à la corrosion, mais sensible au pliage ou aux vibrations. La décharge de traction et le découplage mécanique sont donc très importants lors du montage des embouts dans des zones soumises à des contraintes mécaniques.
Les embouts de câble doivent être sertis exclusivement avec les outils appropriés. Ceux-ci garantissent un résultat propre et sûr. L'utilisation de cutters pour l'isolation et de pinces universelles pour la fixation ne fournit donc que de mauvaises connexions. Les embouts sont montés à l'aide d'une pince à dénuder et d'une pince à sertir. Seule leur utilisation permet d'atteindre l'objectif souhaité. Les embouts défectueux ne peuvent pas être réparés. Ils sont simplement coupés derrière le point de serrage. Ensuite, le fil est à nouveau dénudé et un nouvel embout est serti.
Comment monter correctement les embouts de câble ?
Le montage des embouts de câble se fait en suivant les étapes suivantes :
- Dénuder le câble
- Choix de l'embout de câble
- Introduction du fil dans l'embout
- Sertissage de l'embout
Pour dénuder un câble, la pince à dénuder est l'outil idéal. Celle-ci peut être réglée en fonction de la section du conducteur. Cela permet de s'assurer qu'aucun fil interne du conducteur n'est coupé lors de l'enlèvement de l'isolation. En outre, vous pouvez régler la longueur de l'isolation retirée sur la pince à dénuder. Celle-ci doit correspondre à la longueur de la douille.
Lors de l'introduction du fil, veillez à ce qu'aucun fil ne dépasse sur le côté ! L'embout doit absolument correspondre au conducteur. La connexion n'est optimale que si le fil et l'embout sont compatibles. Enfin, l'embout est fixé au fil à l'aide de la pince à sertir. Après une forte pression avec la pince à sertir, la connexion est établie.
Comment choisir le bon embout de câble ?
Hilpress propose les embouts de câble suivants :
Les produits que nous proposons sont certifiés et conformes à la norme DIN 46228-4. Le revêtement en polypropylène est sans halogène. Nous proposons des embouts avec collerette en plastique jusqu'à 16 mm² de section. Vous pouvez commander ces produits chez nous dans la quantité de votre choix. Nous vous fournissons des unités d'emballage à partir de 100 pièces. Avec nos assortiments, vous obtenez une sélection des embouts les plus courants dans un emballage pratique. Cette solution est idéale pour les bricoleurs et les artisans.
Où acheter des embouts de câble ?
Achetez des embouts de câble sûrs et de qualité chez Hilpress. Nous vous proposons un choix complet et les outils adéquats. Misez sur la qualité et prévenez les risques inutiles. Avec nos produits, les meilleurs résultats, un travail efficace et des connexions sûres sont garantis !
