Fiches plates
Découvrez notre gamme de fiches plates conçues pour des connexions électriques sûres et durables dans vos installations. Tous les produits Hilpress répondent aux normes industrielles les plus strictes et conviennent à un large éventail d’applications.
Modèles
Vous trouverez le produit qui vous convient à l'aide de notre filtre pratique.
|
Numéro d'article
|
Bild |
Name
|
Version |
|---|---|---|---|
| 10330 GH |
|
HIL-QUICK® Languettes mâles, isolées PVC, 2,8 - 0,8 - 1,0, 1000 piéces | |
| 10331 GH |
|
HIL-QUICK® Languettes mâles, isolées PVC, 4,8 - 0,5 - 1,0, 1000 piéces | |
| 10333 GH |
|
HIL-QUICK® Languettes mâles, isolées PVC, 4,8 - 0,5 - 2,5, 1000 piéces | |
| 10332 GH |
|
HIL-QUICK® Languettes mâles, isolées PVC, 4,8 - 0,8 - 1,0, 1000 piéces | |
| 10334 GH |
|
HIL-QUICK® Languettes mâles, isolées PVC, 4,8 - 0,8 - 2,5, 1000 piéces | |
| 10340 GH |
|
HIL-QUICK® Languettes mâles, isolées PVC, 6,3 - 0,8 - 1,0, 1000 piéces | |
| 10345 GH |
|
HIL-QUICK® Languettes mâles, isolées PVC, 6,3 - 0,8 - 2,5, 1000 piéces | |

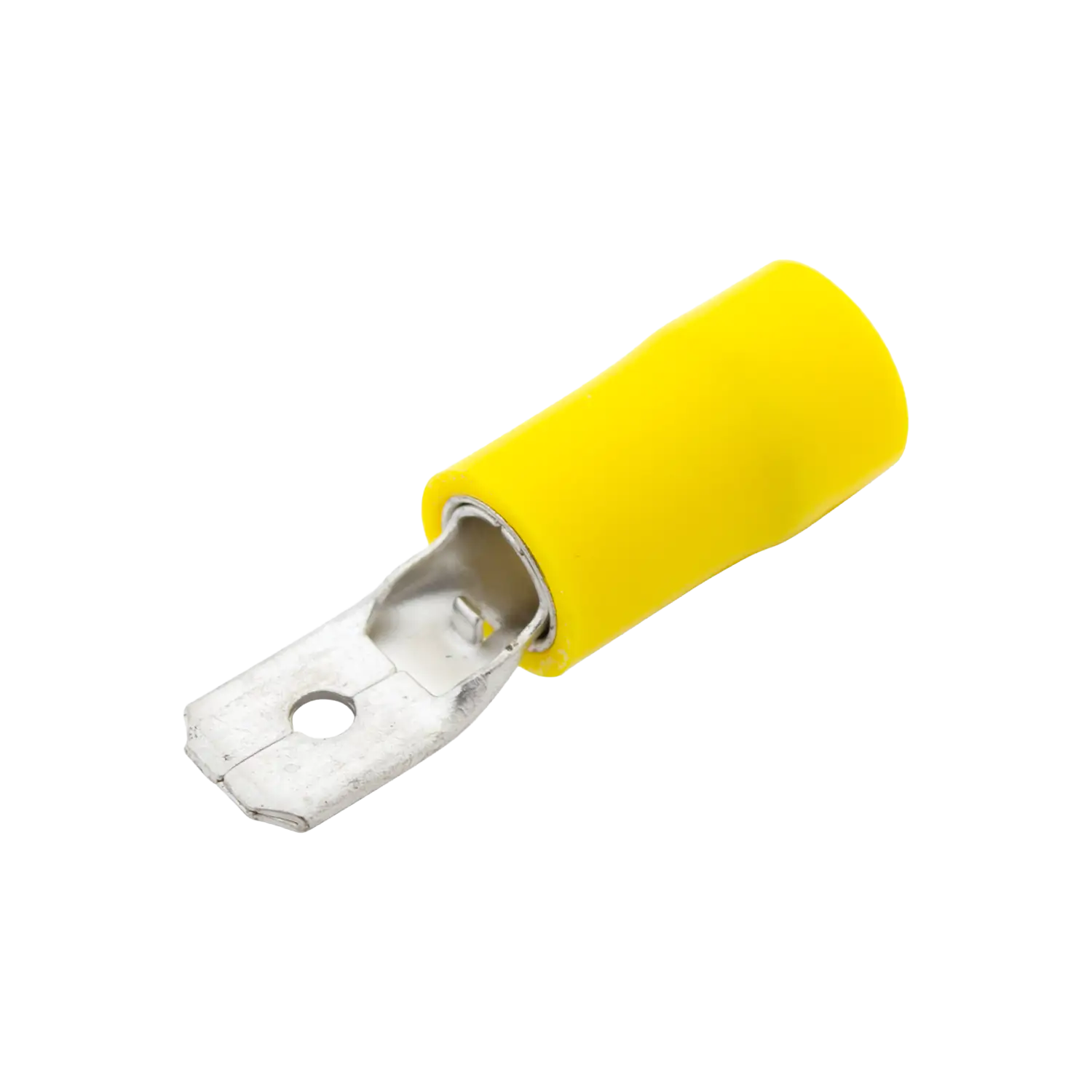

| 10350 GH |
|
HIL-QUICK® Languettes mâles, isolées PVC, 6,3 - 0,8 - 6,0, 1000 piéces | |
| 12617.123.211 |
|
Languette de masse, A 4 - 2 x 6,3 - 0,8, 1000 piéces | |
| 12610.123.211 |
|
Languette mâle pour circuits imprimés, A 2,8 - 0,8, 1000 piéces | |
| 12523.123.211 |
|
Languette mâle pour circuits imprimés, C 6,3 - 0,8, 1000 piéces | |
| 17128.123.211 |
|
Languette mâle pour circuits imprimés, D 6,3 - 0,8, 1000 piéces | |
| 45054.123.204 |
|
Languette mâle, > 1 - 2,5, 1000 piéces | |
| 45259.123.211 |
|
Languette mâle, > 1 - 2,5, 1000 piéces | |
| 45054.123.211 |
|
Languette mâle, > 1 - 2,5, 1000 piéces | |
| 45698.123.211 |
|
Languette mâle, > 2,5 - 6, 1000 piéces | |
| 45297.123.211 |
|
Languette mâle, 0,5 - 1, 1000 piéces | |
| 45628.123.211 |
|
Languette mâle, 0,5 - 1, 1000 piéces | |
| 12644.123.211 |
|
Languette mâle, A 6,3 - 0,8, 1000 piéces | |
| 12650.123.211 |
|
Languette mâle, B 3,0 - 6,3 - 0,8, 1000 piéces | |
| 12651.123.211 |
|
Languette mâle, B 3,0 - 6,3 - 0,8, 1000 piéces | |
| 17314.123.211 |
|
Languette mâle, B 4,0 - 4,8 - 0,8, 1000 piéces | |
| 11569.123.211 |
|
Languette mâle, B 4,0 - 6,3 - 0,8, 1000 piéces | |
| 12647.123.211 |
|
Languette mâle, B 4,0 - 6,3 - 0,8, 1000 piéces |
Pas de problème - nous proposons également des solutions individuelles en dehors de notre assortiment standard. Il vous suffit de nous faire part de vos souhaits via notre formulaire de demande. Nous nous ferons un plaisir de vous conseiller personnellement !
Qu’est-ce qu’une fiche plate ?
Les fiches plates sont des connecteurs électriques utilisés pour raccorder des fils à des cosses plates correspondantes. Elles sont constituées d’un contact plat en laiton qui assure une connexion électrique sûre grâce à un ajustement mécanique précis. Grâce à leurs dimensions normalisées, les fiches plates sont compatibles entre différents fabricants.
Comment fonctionnent les fiches plates ?
Les fiches plates sont insérées dans une cosse plate correspondante et fixées mécaniquement, créant ainsi une connexion conductrice et résistante aux vibrations pouvant être démontée facilement si nécessaire. Ce principe de connexion est utilisé dans les domaines de l’automatisation, de la construction automobile et des armoires électriques.
Conception
Une fiche plate se compose de deux parties principales : la languette de contact plate et la zone de connexion du conducteur. Selon le modèle, il existe des variantes à sertir, à souder ou à visser.
Matériau
Les fiches plates Hilpress sont fabriquées en laiton à haute conductivité et ensuite étamées afin de les protéger contre la corrosion. Cette combinaison assure une conductivité électrique constante même dans des conditions environnementales exigeantes.
Normes
Une grande partie de nos fiches plates est conforme aux normes DIN en vigueur. La référence DIN correspondante est indiquée sur la page de détail de chaque produit.
Fiches plates non isolées
Choisissez les fiches plates non isolées pour les applications où une isolation supplémentaire n’est pas nécessaire. Elles conviennent aux systèmes protégés ou fermés dans lesquels l’isolation est déjà assurée par la conception.
Caractéristiques techniques
- Matériau : laiton (CuZn)
- Surface : brute ou étamée
- Largeurs de languette : 2,8 mm, 4,8 mm, 6,3 mm
- Épaisseurs de languette : 0,5 mm ou 0,8 mm
- Technologie de connexion : sertissage, soudure, vissage
Fiches plates isolées
Utilisez les fiches plates isolées lorsque, outre la conductivité électrique, une protection supplémentaire contre les contacts ou l’humidité est requise. L’isolation assure une stabilité mécanique accrue et réduit le risque de court-circuit.
Matériaux d’isolation
- Isolation en PVC : jusqu’à + 70 °C, adaptée aux applications standard
- Isolation en polycarbonate : jusqu’à + 105 °C, sans halogène et résistante aux chocs
Installation et application
Insérez le conducteur dénudé dans la partie à sertir de la fiche et sertissez-le à l’aide d’une pince à sertir appropriée. Des versions à souder ou à visser sont également disponibles. Veillez à ce que la largeur et l’épaisseur de la languette correspondent.
Domaines d’utilisation typiques
- Armoires et tableaux électriques
- Construction de machines et de véhicules
- Installation et maintenance électriques
- Technique du bâtiment et raccordement d’appareils
Critères de sélection
Sélectionnez la fiche plate appropriée en fonction de la section du conducteur, de la largeur et de l’épaisseur de la languette afin de garantir une connexion fiable et conforme aux normes applicables.
- Section du conducteur : selon la taille du câble
- Largeur de languette : 2,8 mm, 4,8 mm, 6,3 mm
- Épaisseur de languette : 0,5 mm ou 0,8 mm
Qualité et assistance
Faites confiance à Hilpress pour une qualité certifiée, une fabrication précise et une technique de connexion conforme aux normes. Nos spécialistes se tiennent à votre disposition pour vous aider à choisir la fiche plate adaptée. Contactez‑nous via notre formulaire de contact.
