Smršťovací trubice z Hilpressu

Smršťovací trubice je termoplastická trubka, která se vlivem tepla smršťuje a zmenšuje. V závislosti na materiálu a výrobci se teplota smršťování pohybuje mezi 100 °C a 150 °C.

Funkce smršťovacích trubiček

Teplem smrštitelné trubičky slouží jako izolace a kryt spojů a pájecích spojů. Chrání elektrické spoje před vlhkostí a vnějšími vlivy.

Teplem smrštitelné trubičky lze také použít ke zpevnění oslabených kabelů nebo spojů jejich omotáním.

Potisknutelné teplem smrštitelné bužírky lze použít k označení nebo barevnému značení kabelů a vodičů pro účely identifikace. Stejně tak lze kabely a vodiče pomocí teplem smrštitelné bužírky svazovat.

Použití teplem smrštitelných trubiček

Funkce teplem smrštitelných trubiček jsou shrnuty níže:

1. Před použitím je třeba vybrat teplem smrštitelnou bužírku tak, aby vyhovovala požadavkům dané aplikace. Je třeba zajistit, aby teplem smrštitelná bužírka měla přiměřeně velký průměr a délku, aby zcela zakryla připojované vodiče.
2. Po nasunutí teplem smrštitelné bužírky na kabely a spoje se bužírka zahřeje a smrští pomocí horkovzdušné pistole nebo horkovzdušné pistole. Aby nedošlo k přehřátí nebo poškození, měl by být ohřívač držen ve vzdálenosti 2 - 5 cm od smršťovací bužírky. Pokud je teplo dostatečně vysoké, smršťovací bužírka se začne smršťovat. Je třeba dbát na to, aby se smršťovací bužírka smršťovala rovnoměrně a nevznikaly v ní vzduchové kapsy.
3. Nakonec by měla smršťovací bužírka před použitím chráněného spoje dostatečně vychladnout.

Typy smršťovacích trubiček

Při výběru správné teplem smršťovací bužírky je třeba zohlednit několik faktorů v závislosti na požadavcích. Pozornost je třeba věnovat průměru, poměru smrštění, materiálu, teplotnímu rozsahu, barvě, atestům a délce.

Tenkostěnné smršťovací trubičky

HIL-SHRINK HQ 2:1

Smršťovací bužírka HIL-SHRINK HQ 2:1 je tenkostěnná, ohebná smršťovací bužírka s poměrem smrštění 2:1. Je samozhášivá podle normy UL 224. Tato smršťovací bužírka je k dispozici v krabicích (5 - 15 m), cívkách (30 - 150 m) nebo jako jednotlivé úseky.

• Vlastnosti: samozhášivá
• Materiál: polyolefin zesíťovaný zářením
• Trvalá provozní teplota: -55 °C až +125 °C
• Teplota smrštění: > +120 °C
• Rychlost smršťování: 2:1
• Rozměry před smrštěním: 1,2-25,4 mm (krabice) / 1,2-101,6 mm (cívka)
• Schválení: UL 224
• Barvy: černá, bílá, červená, modrá, žlutá, zelená, průhledná, hnědá, šedá.
• K dispozici jako: krabička a cívka

HIL-SHRINK HF 2:1

Smršťovací bužírka HIL-SHRINK HF 2:1 je tenkostěnná, bezhalogenová, univerzální smršťovací bužírka pro izolaci a opláštění s poměrem smrštění 2:1. Je k dispozici v krabičce (5 - 15 m) a v cívce (30 - 150 m).

• Vlastnosti: samozhášivá, bezhalogenová
• Materiál: polyolefin zesíťovaný zářením.
• Trvalá provozní teplota: -55 °C až +105 °C
• Teplota smršťování: > +90 °C
• Rychlost smršťování: 2:1
• Rozměry před smrštěním: 1,2-25,4 mm (krabice) / 1,2-101,6 mm (cívka)
• Schválení: žádné
• Barva: černá
• Dostupné jako: - v balení: - v balení: - v balení: - v balení: - v balení barva: krabička a cívka

HIL-SHRINK XTF 2:1

Smršťovací bužírka HIL-SHRINK XTF 2:1 je bezhalogenová a samozhášivá univerzální smršťovací bužírka pro izolaci a oplášťování elektrických kabelů. Je schválena podle normy UL 224, s výjimkou transparentní verze, a má smršťovací poměr 2:1.

• Vlastnosti: samozhášivá, bezhalogenová
• Materiál: polyolefin
• Trvalá provozní teplota: -55 °C až +125 °C
• Teplota smrštění: > +125 °C
• Poměr smrštění: 2:1
• Rozměry před smrštěním: 1,2-25,4 mm (krabice) / 1,2-50,8 mm (svitek)
• Schválení: UL 224
• Barvy: černá, bílá, červená, modrá, žlutá, zelená, průhledná, hnědá, šedá.
• K dispozici jako: krabička a cívka

HIL-SHRINK HQ 3:1

Smršťovací bužírka HIL-SHRINK HQ 3:1 je tenkostěnná a pružná smršťovací bužírka ze samozhášivého polyolefinu s poměrem smrštění 3:1. Tato smršťovací bužírka má následující schválení: UL 224, MIL-AMS-DTL-23053/5, DEF STAN 59-57 Je k dispozici v krabičce nebo v cívce.

• Vlastnosti: samozhášivá
• Materiál: polyolefin zesíťovaný zářením
• Trvalá provozní teplota: -55 °C až +135 °C
• Teplota smršťování: > +100 °C
• Rychlost smršťování: 3:1
• Rozměry před smrštěním: 1,5 - 39,0 mm (krabice a cívka)
• Schválení: UL 224, MIL-AMS-DTL-23053/5, DEF STAN 59-57
• Barva: černá
• k dostání jako: Krabice a svitek

HIL-SHRINK TF 2:1

Smršťovací bužírka HIL-SHRINK TF 2:1 je tenkostěnná a pružná univerzální smršťovací bužírka s poměrem smrštění 2:1, která je k dispozici v cívce.

• Vlastnosti: není samozhášivá
• Materiál: polyolefin zesíťovaný zářením
• Trvalá provozní teplota: -55 °C až +105 °C
• Teplota smršťování: > +120 °C
• Míra smrštění: 2:1
• Rozměry před smrštěním: 1,2 - 50,8 mm
• Schválení: UL 224, MIL-AMS-DTL-23053/5, DEF STAN 59-57
• Barva: černá
• k dostání jako: Cívka

HIL-SHRINK 876 2:1

Smršťovací bužírka HIL-SHRINK 876 2:1 je tenkostěnná, velmi pružná, samozhášivá smršťovací bužírka, která splňuje požadavky norem UL 224, VW 1, MIL-I-23053, DEF STAN 59-57 vydání 3. Tato smršťovací bužírka je k dispozici v cívce.

• Vlastnosti: samozhášivá
• Materiál: polyolefin zesíťovaný zářením
• Trvalá provozní teplota: -55 °C až +135 °C
• Teplota smršťování: > +120 °C
• Rychlost smršťování: 2:1
• Rozměry před smrštěním: 1,2 - 101,6 mm
• Schválení: UL 224, VW 1, MIL-I-23053, DEF STAN 59-57 vydání 3
• Barvy: černá, bílá, červená, modrá, žlutá, zelená
• k dispozici jako: Cívka:

HIL-SHRINK HFD 3:1

Smršťovací bužírka HIL-SHRINK HFD 3:1 je potisknutelná, plochá a bezhalogenová samozhášivá smršťovací bužírka s poměrem smrštění 3:1. Hilpress ji nabízí jako výrobek v cívce.

• Vlastnosti: potisknutelná, samozhášivá, bezhalogenová.
• Materiál: polyolefin
• Trvalá provozní teplota: -55 °C až +135 °C
• Teplota smrštění: > +100 °C
• Rychlost smršťování: 3:1
• Rozměry před smrštěním: 2,4 - 25,4 mm
• Schválení: žádné
• Barevné provedení: 1. barva, 2. barva, 3. barva, 4. barva, 5. barva: Bílá, žlutá
• k dispozici jako: .

HIL-SHRINK XTF 3:1

Smršťovací bužírka HIL-SHRINK XTF 3:1 je bezhalogenová, samozhášivá, univerzální smršťovací bužírka pro izolaci a oplášťování. Je k dispozici s poměrem smrštění 3:1 a je schválena podle UL 224. Společnost Hilpress ji má ve svém sortimentu jako cívku.

• Vlastnosti: samozhášivá, bezhalogenová
• Materiál: polyolefin
• Trvalá provozní teplota: -55 °C až +125 °C
• Teplota smršťování: > +125 °C
• Míra smrštění: 3:1
• Rozměry před smrštěním: 1,5 - 39,0 mm
• Schválení: UL 224
• Barva: černá
• k dispozici jako: Včetně cívky

HIL-SHRINK HQ 3:1 isk

Teplem smrštitelné trubičky HIL-SHRINK HQ 3:1 isk jsou tenkostěnné polotuhé teplem smrštitelné trubičky s poměrem smrštění 3:1 a s povlakem tavného lepidla na vnitřní straně. Je schválena v souladu s MIL-I-23053/4. Je k dispozici ve formě svitku nebo v 1,2metrových úsecích.

• Vlastnosti: samozhášivý, bezhalogenový, polotuhý s povlakem tavného lepidla na vnitřní straně.
• Materiál: polyolefin zesíťovaný zářením
• Trvalá provozní teplota: -55 °C až +110 °C
• Teplota smrštění: > +95 °C
• Rychlost smršťování: 3:1
• Rozměry před smrštěním: 3,0 - 39,0 mm
• Schválení: MIL-I-23053/4
• Barva: černá
• k dispozici jako: barva: svitek a profily

HIL-SHRINK HQ 4:1 isk

Teplem smrštitelné trubičky HIL-SHRINK HQ 4:1 isk jsou tenkostěnné polotuhé teplem smrštitelné trubičky s poměrem smrštění 4:1 a s povlakem z vnitřní strany pokrytým tavným lepidlem. Je schválena v souladu s MIL-I-23053/4. Je k dispozici v 1,2metrových úsecích.

• Vlastnosti: samozhášecí, bezhalogenová, polotuhá se žárově lepicí vrstvou na vnitřní straně.
• Materiál: polyolefin zesíťovaný zářením
• Trvalá provozní teplota: -55 °C až +110 °C
• Teplota smrštění: > +95 °C
• Rychlost smršťování: 4:1
• Rozměry před smrštěním: 4,0 - 52,0 mm
• Schválení: MIL-I-23053/4
• Barva: černá
• k dispozici jako: Dílce:

HIL-SHRINK HKN 2:1

Smršťovací bužírka HIL-SHRINK HKN 2:1 je mechanicky odolná, středně tuhá smršťovací bužírka, která je vhodná zejména pro vysoké teploty. Její smršťovací poměr je 2:1. Tato teplem smrštitelná trubička je vyrobena z polyvenylidenfluoridu a je schválena podle UL 224, VW 1, MIL-DTL-23053/8, VG 95343 Pt 5. Společnost Hilpress nabízí tuto trubičku v 1,2metrových úsecích.

• Vlastnosti: samozhášivá
• Materiál: polyvenylidenfluorid, zesíťovaný zářením.
• Trvalá provozní teplota: -55 °C až +175 °C
• Teplota smršťování: > +170 °C
• Rychlost smršťování: 2:1
• Rozměry před smrštěním: 1,2 - 25,4 mm
• Schválení: UL 224, VW 1, MIL-DTL-23053/8, VG 95343 Pt 5
• Barva: transparentní
• k dostání jako: Provedení: sekce

HIL-SHRINK HTFE 4:1

Teplovodivá smršťovací hadička HIL-SHRINK HTFE 4:1 je teflonová smršťovací hadička střední tuhosti s poměrem smrštění 4:1, která je vhodná zejména pro vysoké teploty. Je k dispozici v 1,2 metrových úsecích.

• Vlastnosti: Střední tuhost pro velmi vysoké teploty.
• Materiál: polyteraflourethylen
• Trvalá provozní teplota: -67 °C až +250 °C
• Teplota smrštění: > +327 °C
• Poměr smrštění: 4:1
• Rozměry před smrštěním: 2,0 - 25,4 mm
• Schválení: žádné
• Barva: průhledná s mírně namodralým leskem
• k dostání jako: Dílce:

Střednostěnné smršťovací trubičky

HIL-SHRINK CFM 3:1

Smršťovací bužírka HIL-SHRINK CFM 3:1 je střednostěnná polyolefinová smršťovací bužírka s vnitřní vrstvou tavného lepidla v poměru 3:1. Je vhodná k ochraně kabelových dutinek a koncovek a lze ji použít až do napětí 1 000 V. Tyto úseky teplem smrštitelných trubiček jsou schváleny v souladu s ESI-09-11, VDE 0278-95 a jsou k dispozici v 1metrových úsecích.

• Vlastnosti: střednostěnné
• Materiál: polyolefin s tavným lepidlem na vnitřní straně
• Trvalá provozní teplota: -55 °C až +110 °C
• Teplota smrštění: > +120 °C
• Rychlost smršťování: cca 3:1
• Rozměry před smrštěním: 12,0 - 180,0 mm
• Schválení: Schválení podle ESI-09-11, VDE 0278-95
• Barva: černá
• Dostupné jako: - barva: černá, - barva: černá, - barva: černá: Dílce:

Silnostěnné teplem smrštitelné trubičky

HIL-SHRINK CFW 3:1

Smršťovací bužírka HIL-SHRINK CFW 3:1 je silnostěnná smršťovací bužírka z polyolefinu s vnitřním povlakem z tavného lepidla s poměrem smrštění 3:1. Je vhodná k ochraně kabelových spojů a koncovek a lze ji použít až do 1 000 V. Tyto teplem smrštitelné trubičky jsou schváleny v souladu s ESI-09-11, VDE 0278-95 a jsou k dispozici v 1metrových úsecích.

• Vlastnosti: silnostěnné
• Materiál: polyolefin s tavným lepidlem na vnitřní straně
• Trvalá provozní teplota: -55 °C až +110 °C
• Teplota smrštění: > +120 °C
• Míra smrštění: cca 3:1
• Rozměry před smrštěním: 12,0-130,0 mm
• Schválení: Schválení podle ESI-09-11, VDE 0278-95
• Barva: černá
• Dostupné jako: - barva: černá, - barva: černá, - barva: černá: Dílce:

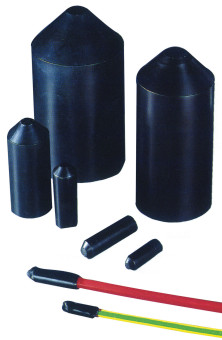

HIL-SHRINK CEC 3:1

HIL-SHRINK CEC 3:1 jsou smršťovací silnostěnné koncovky s vnitřní vrstvou tavného lepidla a poměrem smrštění 3:1.

• Vlastnosti: tuhé, nehořlavé.
• Materiál: polyolefin zesíťovaný zářením
• Trvalá provozní teplota: -35 °C až +100 °C
• Teplota smrštění: > +120 °C
• Poměr smrštění: 3:1
• Rozměry před smrštěním: 14,0 - 145,0 mm
• Schválení: žádné
• Barva: černá
• Dostupné jako: barva: černá Kusové zboží

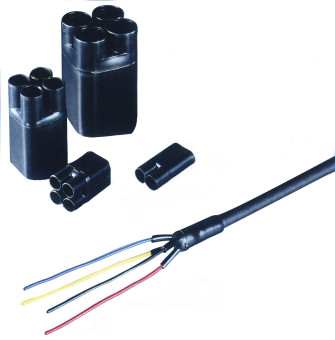

HIL-SHRINK CCB 3:1

HIL-SHRINK CCB 3:1 jsou smršťovací silnostěnné odbočky s vnitřní vrstvou tavného lepidla a poměrem smrštění 3:1.

• Vlastnosti: tuhé, nehořlavé.
• Materiál: polyolefin zesíťovaný zářením
• Trvalá provozní teplota: -35 °C až +100 °C
• Teplota smrštění: > +120 °C
• Poměr smrštění: 3:1
• Rozměry před smrštěním: 14,0 - 145,0 mm
• Schválení: žádné
• Barva: černá
• Dostupné jako: barva: černá Kusové zboží

Naše teplem smrštitelné trubky představují efektivní řešení pro různé požadavky v elektrotechnice. Nabízíme širokou škálu tenkostěnných až silnostěnných variant, které se vyznačují univerzálností v oblasti rychlosti smršťování, materiálů, teplotních rozsahů a schválení.

Life Hack smršťovací manžeta

Smršťovací manžety můžete použít také k opravě a zvýšení odolnosti nabíjecích kabelů. Podívejte se na naše video, ve kterém uvidíte, jak se kabel Lightning kombinuje s jednou z našich smršťovacích manžet.
